查看所有示波器

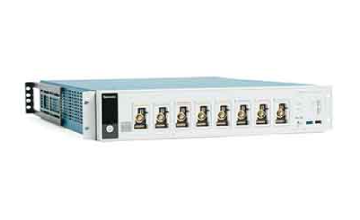

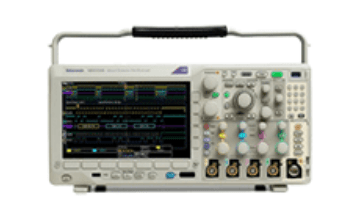

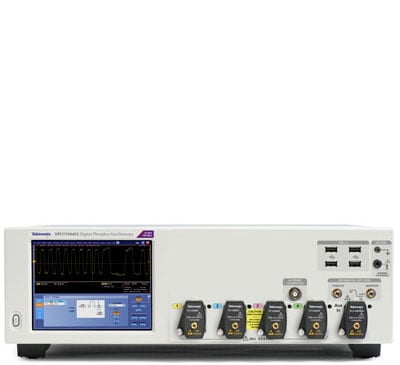

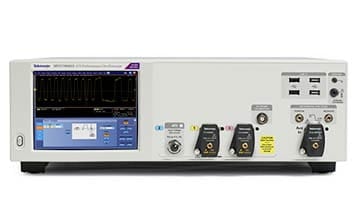

	TBS1000C 数字存储示波器申请产品演示	TBS2000B 数字存储示波器申请产品演示	MSO2000B/DPO2000B 申请产品演示	3 系列 MDO 混合域示波器申请产品演示	4 系列 MSO 混合信号示波器申请产品演示	5 系列 MSO 申请产品演示	5 系列紧凑型 MSO 申请产品演示	6 系列 B MSO 申请产品演示	6 系列紧凑型数字化仪申请产品演示	MSO/DPO70000 申请产品演示	DPO70000SX 申请产品演示	8 系列采样示波器申请产品演示	TDS2000C 申请产品演示	TPS2000 申请产品演示	MDO3000 申请产品演示	MDO4000 申请产品演示	MSO5000 / DPO5000 申请产品演示	DSA8300 申请产品演示
带宽	50 MHz - 200 MHz	70 MHz - 200 MHz	70 MHz - 200 MHz	100 MHz - 1 GHz	200 MHz 至 1.5 GHz	350 MHz - 2 GHz	1 GHz	1 GHz - 10 GHz	1 GHz - 8 GHz	8 GHz - 33 GHz	13 GHz - 70 GHz	30 GHz	50 MHz - 200 MHz	100 MHz - 200 MHz	100 MHz - 1 GHz	200 MHz - 1 GHz	350 MHz - 2 GHz	DC - 80 GHz
模拟通道	2	2-4	2-4	2 或 4	4 或 6	4、6 或 8	8	4、6 或 8	4 (SMA)	4	1-4	1-4	2-4	2-4	2 或 4	4	4	多达 8 个
数字通道数	-	-	16（可选）	16（选配）	最多 48 条（可选）	多达 64 条（可选）	多达 64 条（可选）	多达 64 条（可选）	-	16（可选）	-	-	-	-	16（选配）	16（选配）	16（可选）	-
采样率	1 GS/s	1GS/s - 2 GS/s	1 GS/s	2.5 GS/s - 5 GS/s	6.25GS/s	6.25GS/s	6.25GS/s	50 GS/s	25 GS/s	25 GS/s - 100 GS/s	50 GS/s - 200 GS/s	300 kS/s	500 MS/s - 2 GS/s	1GS/s - 2 GS/s	2.5 GS/s - 5 GS/s	2.5 GS/s - 5 GS/s	5 GS/s - 10 GS/s	最大 300 kS/s
记录长度	20K 点	5M 点	1M 点	10 M	31.25 M 至 62.5 M	62.5 M - 500 M	125 M - 500 M	62.5 M - 1 G	125 M - 1 G	31.25M - 1G 点	62.5M - 1G 点	> 800 M	2.5k 点	2.5k 点	10 M	20 M	25 M - 125 M	50 - 16,000 点（IConnect® 为 1M 点，80SJNB 为 10M 点）
频谱分析仪	标准数学 FFT	标准数学 FFT	标准数学 FFT	高达 3 GHz 的内置专用射频路径（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的跨度为 312.5 MHz，500M 频宽（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的标准跨度为 312.5 MHz，500M 频宽（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的标准跨度为 312.5 MHz，500M 频宽（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的标准跨度为 1.25 GHz，2 GHz 频宽（可选）标准数学 FFT	带集成数字下变频器的频谱视图；每个通道的标准跨度为 1.25 GHz，2 GHz 频宽（可选）标准数学 FFT	标准数学 FFT	标准数学 FFT	标准数学 FFT	标准数学 FFT	标准数学 FFT	高达 3 GHz 的内置专用射频路径标准数学 FFT	高达 6 GHz 的内置专用射频路径标准数学 FFT	标准数学 FFT	标准数学 FFT
函数发生器输出	-	-	-	1（选配）	1（选配）	1（选配）	1（选配）	1（选配）	1（选配）	-	-	-	-	-	1（选配）	1（选配）	-	-
最大波形捕获速率	-	每秒 10000 次	5,000 wfm/s	>280,000 波形/秒	>500,000 波形/秒	>500,000 波形/秒	>500,000 波形/秒	>500,000 （峰值检测，包络采集模式）， >30,000 波形/秒（所有其他采集模式）	>500,000 （峰值检测，包络采集模式） >30,000 波形/秒（其他所有采集模式）	>300,000 波形/秒	>300,000 波形/秒	记录长度/300 kS/s	-	-	>235,000 - >280,000 wfm/s	>270,000 - >340,000 波形/秒	>250,000 波形/秒	300 kS/s ÷ 记录长度
RF 通道	-	-	-	1（选配）	-	-	-	-	-	-	-	-	-	-	1	1	-	-
RF 频率范围	-	-	-	9 kHz 至 1 GHz 或 3 GHz（可选）	示波器的频谱视图直流至带宽 (-3dB)	示波器的频谱视图直流至带宽 (-3dB)	示波器的频谱视图直流至带宽 (-3dB)	示波器的频谱视图直流至带宽 (-3dB)	示波器的频谱视图直流至带宽 (-3dB)	-	-	-	-	-	9 kHz - 1 GHz （选配可高达 3 GHz）	9 kHz – 3 GHz/ 6 GHz（可选）	-	-
触发类型	边沿、脉宽、欠幅、线路	边沿、脉宽、欠幅	边沿，脉宽，欠幅，逻辑，建立时间和保持时间，上升/下降时间，视频，并行，I2C，SPI，CAN，RS-232/422/485/UART，LIN	边缘逻辑并行（可选）脉宽上升/下降时间欠幅串行总线（可选）序列建立和保持超时视频	边缘毛刺码型脉宽欠幅串行总线（可选）建立和保持状态超时跳变窗口视频（可选）视觉触发 RF 频率与时间关系（可选） RF 幅度与时间关系（可选）	边缘毛刺码型脉宽欠幅串行总线（可选）建立和保持状态超时跳变窗口视频（可选）视觉触发 RF 频率与时间关系（可选） RF 幅度与时间关系（可选）	边缘毛刺码型脉宽欠幅串行总线（可选）建立/保持状态超时跳变窗口视频（可选）视觉触发	边缘毛刺码型脉宽欠幅串行总线（可选）建立和保持状态超时跳变窗口视频（可选）视觉触发 RF 频率与时间关系（可选） RF 幅度与时间关系（可选）	边缘毛刺码型脉宽欠幅串行总线（可选）建立/保持状态超时跳变窗口视频（可选）视觉触发	通信、总线、I2C、SPI、CAN、LIN、Flexray、RS-232/422/485/UART、USB、边沿、B 事件扫描、毛刺、码型、欠幅、串行码型、建立/保持、状态、超时、跳变、可视、带宽、窗口	边沿、B 事件扫描、毛刺、码型、欠幅、建立/保持、状态、超时、跳变、可视、带宽、窗口	时钟预定标输入	边沿、视频、脉宽、毛刺	边沿、视频、脉宽、毛刺	边沿逻辑并行脉宽上升/下降时间欠幅序列串行总线（可选）建立/保持超时视频	边沿逻辑并行脉宽射频（可选）上升/下降时间欠幅序列串行总线（可选）建立/保持超时视频	边沿毛刺码型脉宽欠幅串行总线（可选）建立/保持状态超时过渡视频可视触发	时钟输入/预定标，TDR 时钟，来自模块的时钟恢复触发，触发直接输入，相位参考时基在自由运行模式下支持无触发信号采集
可选分析	-	-	汽车串行触发和分析模块 (DPO2AUTO)，计算机串行触发和分析模块 (DPO2COMP)，嵌入式串行触发和分析模块 (DPO2EMBD)	I²C/SPI 解码 I²S/LJ/RJ/TDM 解码 RS-232/422/485/UART 解码 CAN/LIN/FlexRay 解码 MIL-STD-1553/ARINC 429 解码功率分析 USB2.0 解码	1 线解码 3 相功率分析高级功率分析 CAN/LIN/FlexRay 解码以太网解码 eUSB2 解码 I2C/SPI 解码 I2S/ LJ/RJ/TDM 解码 I3C 解码曼彻斯特解码 MDIO 解码 MIL-STD-1553/ARINC 429 解码 NRZ 解码 PSI5 解码 RS-232/422/485/UART 解码 SDLC 解码 SENT 解码 Spacewire 解码频谱视图频谱分析 SPMI 解码 SVID 解码 USB 2.0 (LS/FS/HS)	1 线解码 8b10b 解码 10BASE-T1L 一致性 10BASE-T1S 一致性高级抖动分析高级功率分析汽车以太网一致性 CAN/LIN/FlexRay 解码以太网一致性以太网解码 eUSB2 解码 I2C/SPI 解码 I2S/LJ/RJ/TDM 解码 I3C 解码 IMDA 分析 IMDA DQ0 测量曼彻斯特解码 MDIO 解码 MIL-STD-1553/ARINC 429 解码 MIPI C-PHY 解码 MIPI D-PHY (CSI/DSI) 解码 NRZ 解码 PSI5 解码 RS-232/422/485/UART 解码 SDLC 解码 SENT 解码 Spacewire 解码 SPMI 解码 SVID 解码 USB 2.0 解码 USB 2.0 一致性矢量信号分析	1 线解码 8b10b 解码高级抖动分析高级功率分析 CAN/LIN/FlexRay 解码以太网解码 eUSB2 解码 I2C/SPI 解码 I2S/LJ/RJ/TDM 解码 I3C 解码曼彻斯特解码 MDIO 解码 MIL-STD-1553/ARINC 429 解码 MIPI C-PHY 解码 MIPI D-PHY (CSI/DSI) 解码 NRZ 解码 PSI5 解码 RS-232/422/485/UART 解码 SDLC 解码 SENT 解码 Spacewire 解码 SPMI 解码 SVID 解码 USB 2.0 解码	1 线解码 2.5 和 5GBASE-T 一致性 8b10b 解码 10BASE-T1L 一致性 10BASE-T1S 一致性 10GBASE-T 一致性高级抖动分析高级功率分析汽车以太网一致性 CAN/LIN/FlexRay 解码 DDR3/LPDDR3 分析以太网解码以太网分析 eUSB2 解码 I2C/SPI 解码 I2S/LJ/RJ/TDM 解码 I3C 解码 IMDA 分析 IMDA DQ0 测量曼彻斯特解码 MDIO 解码 MIL-STD-1553/ARINC 429 解码 MIPI C-PHY 2.0 一致性 MIPI D-PHY 1.2 一致性 MIPI D-PHY 2.1 一致性 MIPI C-PHY 2.0 (CSI/DSI) 解码 MIPI D-PHY (CSI/DSI) 解码 NRZ 解码 PSI5 解码 RS-232/422/485/UART 解码 SENT 解码 Spacewire 解码 SPMI 解码 SVID 解码 USB 2.0 解码 USB 2.0 一致性矢量信号分析	1 线解码 2.5 和 5GBASE-T 一致性 8b10b 解码 10BASE-T1L 一致性 10BASE-T1S 一致性 10GBASE-T 一致性高级抖动分析高级功率分析汽车以太网一致性 CAN/LIN/FlexRay 解码 DDR3/LPDDR3 分析以太网一致性以太网分析 eUSB2 解码 I2C/SPI 解码 I2S/LJ/RJ/TDM 解码 I3C 解码 MDIO 解码 MIL-STD-1553/ARINC 429 解码 MIPI C-PHY 解码 MIPI D-PHY 1.2 一致性 MIPI D-PHY (CSI/DSI) 解码 NRZ 解码 PSI5 解码 RS-232/422/485/UART 解码 SENT 解码 Spacewire 解码 SPMI 解码 SVID 解码 USB 2.0 解码	MIPI® D-PHY 测试 (D-PHY)、DDR 内存总线分析 (DDRA)、DPOJET 抖动和眼图分析 (DJA)、DisplayPort 1.2 源测试自动化 (DP12)、以太网一致性测试解决方案 (ET3)、HDMI 一致性测试解决方案 (HT3)、HSIC 电气验证和协议解码 (HSIC)、MHL 高级分析和一致性测试 (MHD)、MOST 电气一致性和调试 (MOST)、MIPI M-PHY 发射机调试、检定和一致性测试 (M-PHY)、PCI Express 发射机一致性和调试 (PCE3)、SAS 12 Gb/s 测试 (SAS3)、串行数据链路分析解决方案软件（SLE、SLA）、SFP 一致性和调试 (SFP-TX)、SignalVu 矢量信号分析软件 (SVE)、Thunderbolt TX 一致性测试 (TBT-TX)、USB 2.0 一致性测试解决方案 (USB)、USB 3.0 发射机测试 (USB3)	DPOJET 抖动和眼图分析 (DJA)、串行数据链路分析可视化工具 (SDLA64)、SignalVu 矢量信号分析 (SVE)	光学 PAM4 (PAM4-O)	-	电源测量应用包 (TPS2PWR1)，WaveStar 应用软件 (WSTRO)	CAN/LIN 解码 FlexRay 解码 I²C/SPI 解码 I²S/LJ/RJ/TDM 解码极限和模板测试功率分析 MIL-STD-1553 解码 RS-232/422/485/UART 解码 USB 解码	CAN/LIN 解码 CAN/LIN/FlexRay 解码以太网解码 I²C/SPI 解码 I²S/LJ/RJ/TDM 解码 HDTV 视频极限和模板测试 MIL-STD-1553 解码功率分析 RS-232/422/485/UART 解码 USB 解码	高级功率分析 BroadR-Reach 一致性 CAN/LIN/FlexRay 解码 DDR 分析以太网一致性以太网解码 I²C/SPI 解码抖动分析噪声、抖动和眼图分析模板测试 MIL-STD-1553 解码 MIPI® D-PHY 解码 MOST 一致性 RS-232/422/485/UART 解码 SignalVu 矢量信号分析 USB 2.0 一致性 USB 2.0 解码 USB HSIC 解码 USB 电源一致性	IConnect® S 参数 (80SSPAR)，IConnect® 信号完整性和失效分析 (80SICON)，IConnect® 和 MeasureXtractor™ 信号完整性 (80SICMX)，抖动/噪声/BER 分析（80SJARB 和 80SJNB）
垂直精度	-	3%	-	±1.5%	±1%	±1%	±1%	±1%	50 Ω：±1.0%（满量程），（1mV/div 时为 ±2.0%（满量程））	±2%	±2%	-	-	-	±1.5%	±1.5%	±1.5%	-
自动化测量	32	32 和 FFT 功能用于深入波形分析	29	-	-	-	-	-	-	53	53	-	-	-	-	-	-	-
应用模块个数范围	-	-	3	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
上升时间	7.0 ns - 2.1 ns	3.5ns~5ns	2.1 ns - 5 ns	4000 ps 至 400 ps（100 MHz 至 1 GHz）	2.3 ns 至 450 ps（200 MHz 至 1.5 GHz）	175 ps - 1 ns	350 ps	400 ps - 40 ps (1 GHz - 10 GHz)	400 ps - 50 ps (1 GHz - 8 GHz)	9 ps - 98 ps	<6ps - 13ps	取决于采样模块	5.83 ns - 2.1 ns	3.5 ns - 2.1 ns	400 ps - 4 ns	175 ps - 3.5 ns	175 ps - 1 ns	取决于使用的采样模块
显示	7 英寸（178 毫米）WVGA 彩色显示屏	9 英寸 TFT WVGA	7 英寸（180 毫米），彩色	11.6 英寸，1920 x 1080 高清	13.3 英寸，1920 x 1080 高清	15.6 英寸，1920x1080 高清	-	15.6 英寸，1920x1080 高清	-	12.1 英寸（308 毫米），彩色	6.5 英寸（165 毫米），彩色	-	5.7 英寸（145 毫米），彩色	5.7 英寸（145 毫米），彩色	9 英寸（229 毫米），彩色	10.4 英寸（264 毫米），彩色	10.4 英寸（264 毫米），彩色	10.4 英寸（265 毫米），彩色
保修	5 年保修	5 年	五年保修	3 年	3 年	3 年	3 年	1 年	1 年	一年保修	一年保修	一年保修	终身保修	三年保修	3 年	3 年	1 年	一年保修
SA 实时捕获带宽	-	-	-	1 GHz（可选），3 GHz（可选）	频谱视图：312.5 MHz，500 MHz（可选）	频谱视图：312.5 MHz，500 MHz（可选）	频谱视图：312.5 MHz，500 MHz（可选）	频谱视图：1.25 GHz，2 GHz（可选）	频谱视图：1.25 GHz，2 GHz（可选）	-	-	-	-	-	最高 3 GHz	最高 3.75 Ghz	-	-
起价	US $510	US $1,380	US $1,570	US $3,850	US $7,550	US $14,900	Contact Us	US $26,500	Contact Us	Contact Us	Contact Us	Contact Us	US $2,320	US $4,560	US $4,050	US $8,190	US $19,500	Contact Us
