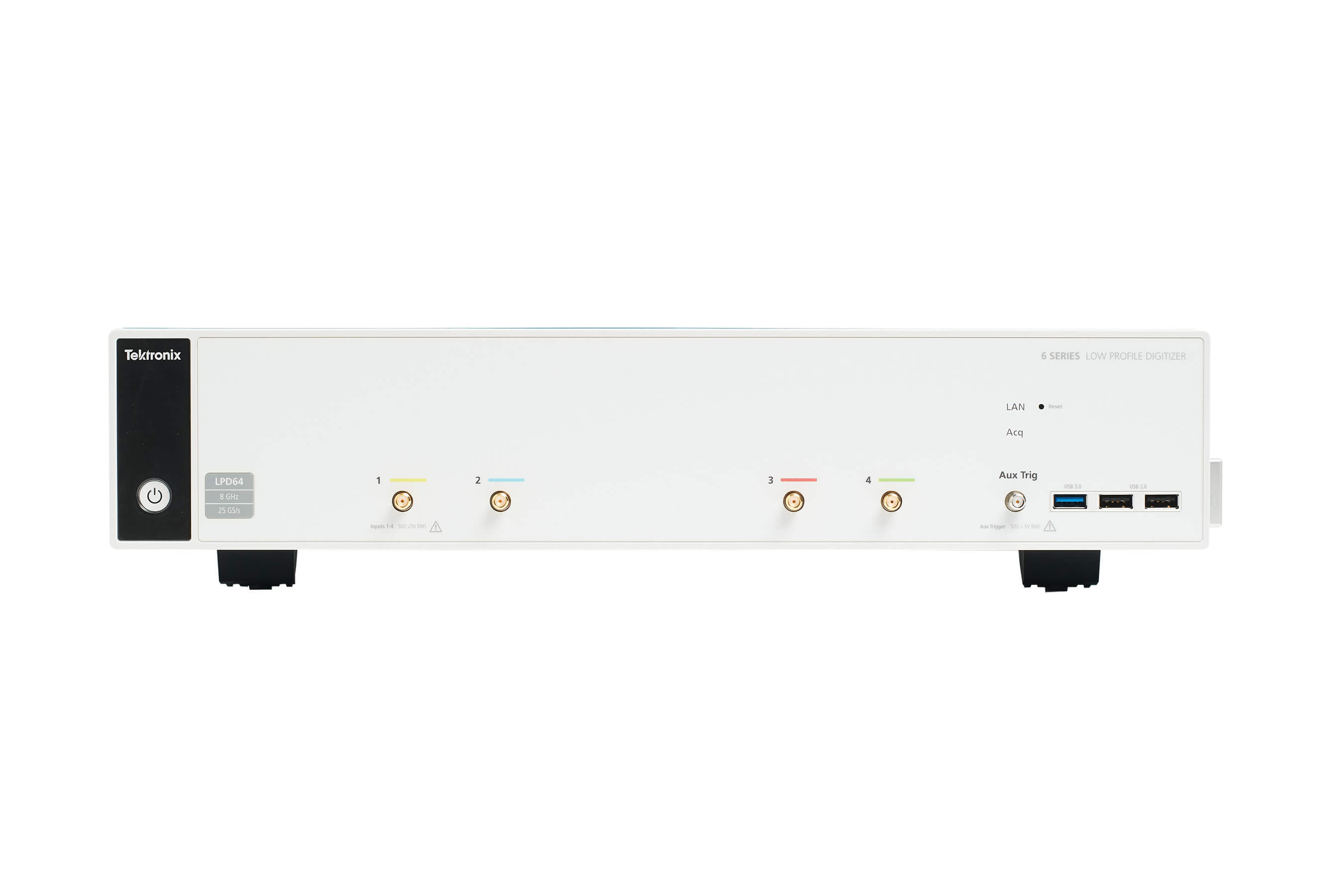

6 系列紧凑型数字化仪
在需要高速数字化仪的应用中，打开通道时不应牺牲性能。6 系列紧凑型数字化仪树立了新标准，不需交错采样率、带宽或记录长度。您可以从中获取又快又准确的性能 – 全都在2U 机架空间内。
- 4 条通道均为 25 GS/s
- 4 条通道频率 DC 至 8 GHz
- 12 位模数转换器
- 4 条通道上多达 10 亿个样本 (1 Gpt)
- 所有通道上高达 2 GHz RF DDC 带宽

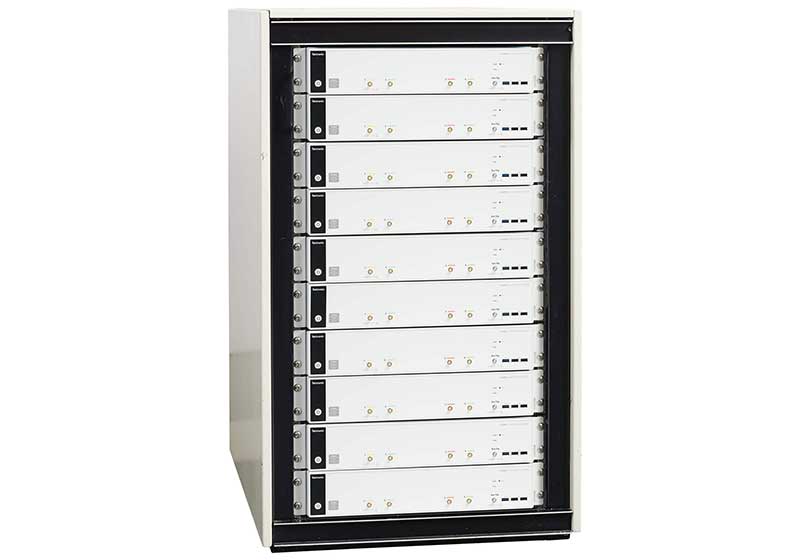

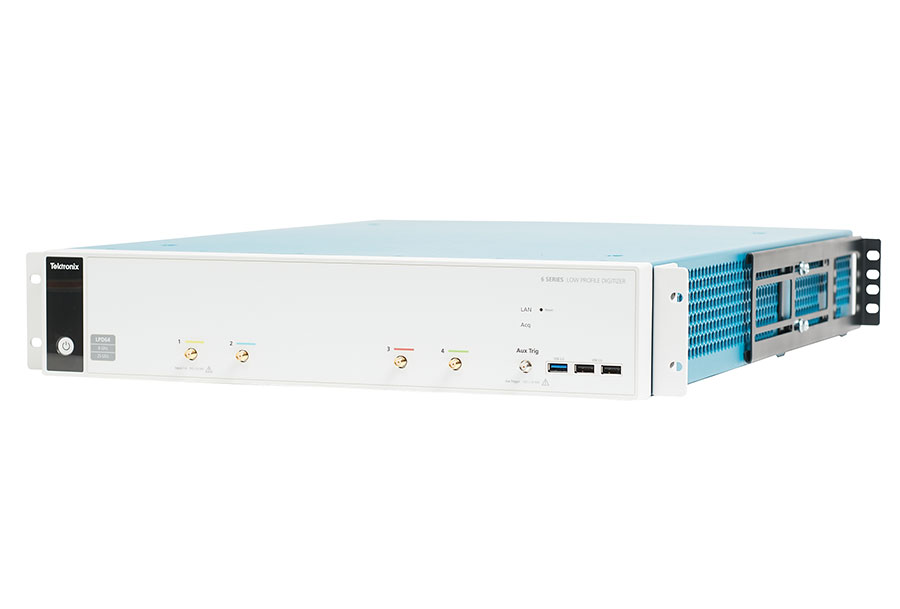

- 数字化仪安装在 2U 机架上
- 优秀的低噪表现力和优秀的有效位数 (ENOB)
DC 至 8 GHz
25 GS/S
12 位 ADC
2U 机架安装就绪
大物理学 – 机器诊断
物理学不断地引领世界在物质和能量方面取得令人兴奋的新科学发现。在监测目标测试点时，这些实验对数字化仪和示波器的精度、性能和尺寸提出了更高要求。6 系列紧凑型数字化仪采用获奖的示波器用户界面，具备行业领先的性能和小巧的外形，拥有泰克级别的可靠性，超越了上述要求。测试设备无疑更好。
- 高能（粒子）物理
- 核物理
- 原子、分子和光物理
- 凝聚态物理
具有 DDC 和 IQ 数据卸载功能的内置 Spectrum View（频谱视图）输入
不管您是频谱分析仪专家还是临时用户，您都可以让内置Spectrum View（频谱视图）功能即开始工作。泰克 TEK049 ASIC 的 ADC 和 DDC 可对时域和频域进行独立控制。
特点
- 带宽高达 2 GHz，内置数字下变频器 (DDC)
- 单独的时域和频域控件
- 将原始 IQ 数据快速卸载至 PC
- 射频与时间触发（频率或幅度变化时触发）

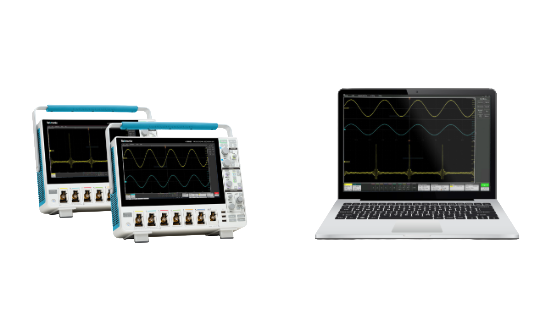

远程控制和自动化
测试自动化提高了测试速度，降低了出错率，并确保所有设备均符合统一的质量标准。紧凑型示波器能够高效地执行自动化程序，而不占用过多的机架空间。结合恰当的资源、工具和教程，我们现在比以往任何时候都更容易生成快速且一致的结果。通过示例代码、Python 仪器驱动程序或用户友好的 PC 应用程序，快速入门。
特点：
- 行业标准 SCPI 接口
- 编程支持 Python、MATLAB、LabView、IVI-C、IVI-COM、VISA, Sockets 等
- eScope 基于浏览器的控制
- 探索测试自动化资源，包括我们免费的 Python 驱动程序包

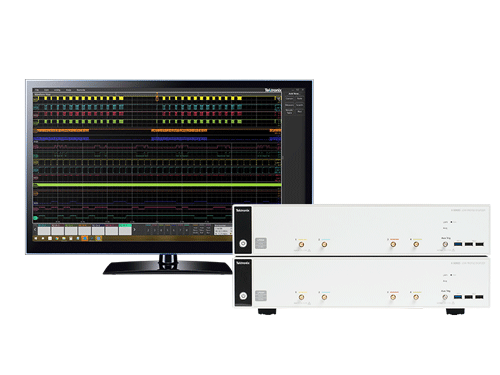

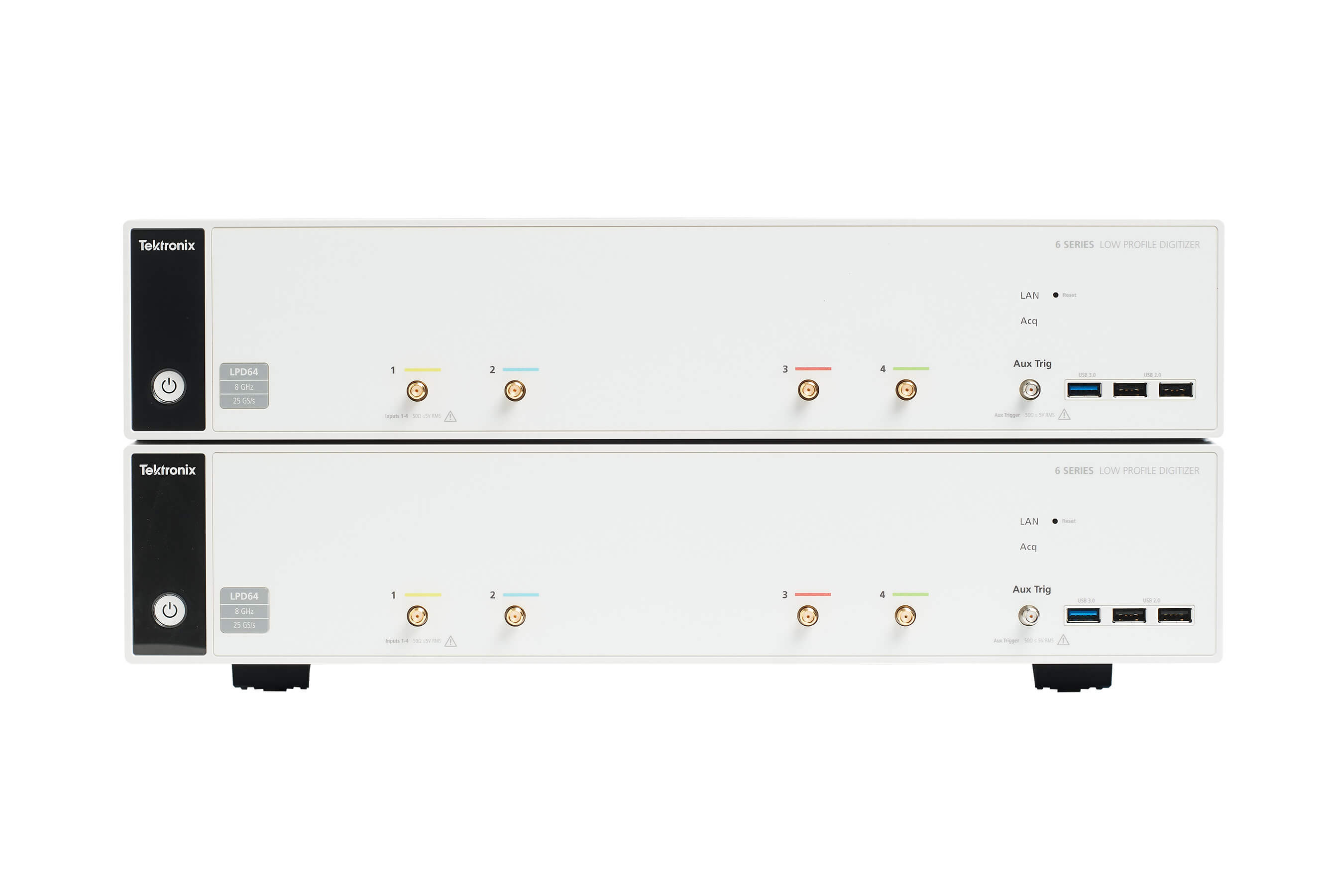

同步多个高速数字化仪
将两个远程数字化仪转变成一台虚拟仪器。发现、搜索和分析比以往任何时候都多的通道。
- 同时查看所有通道
- 重新排列或分组通道
- 无限的自动测量
- 轻松以太网接入
轻松应对从设计到制造测试的转换
在设计中使用定制的软件和测试例程来减少测试工作。使用6 系列紧凑型数字化仪及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。在制造中使用紧凑型数字化仪，运行相同的用户界面和类似的硬件。
| 型号 | 带宽 | 采样率 | 垂直分辨率 | Rack Height | 报价 | 配置和报价 |
|---|---|---|---|---|---|---|
| LPD64 | DC to 8 GHz |
25 GS/s |
12-bits ADC |
2U rack mount ready | - | 配置和报价 |
| 型号 | 带宽 | 采样率 | 垂直分辨率 | Rack Height | 报价 | 配置和报价 |
|---|---|---|---|---|---|---|
| LPD64 | DC to 8 GHz |
25 GS/s |
12-bits ADC |
2U rack mount ready | - | 配置和报价 |
| 泰克 6 系列紧凑型数字化仪 |
泰克 5 系列紧凑型 MSO |
LeCroy WaveRunner 8000-R 小型 |
Keysight M9710A |
National Instruments PXIe-518x |
Guzik ADP 系列 |
||
|---|---|---|---|---|---|---|---|
| 带宽（所有通道） | 1 GHz - 8 GHz | 1 GHz | 1 GHz - 4 GHz | 2.5 GHz（典型值） | 2.5 GHz (5186) 1.5 GHz (5185) |
6.5 GHz (ADP7104) 4 GHz (ADP7084) |
|
| 模拟通道 | 4 | 8 | 4 | 2 | 2 | 4 | |
| 模拟采样率（所有通道） | 25 GS/s | 6.25GS/s | 1GHz 时 10GS/s >1GHz 时 20GS/s |
5GS/s | 6.25GS/s | 16 GS/s (ADP7104) 10GS/s (ADP7084) |
|
| 射频输入- DDC 带宽（跨度） | 2 GHz | 500 MHz | - | - | - | 2.5GHz | |
| ADC 分辨率 | 12 位 | 12 位 | 8 位 | 10 位 | 10 位 | 10 位 | |
| ENOB | 1 GHz 时为 8.2 位 2.5 GHz 时为 7.6 位 4 GHz 时为 7.25 位 6 GHz 时为 6.8 位 8 GHz 时为 6.5 位 |
1 GHz 时为 7.6 位 | - | 924 MHz 时为 7.2 位 | 1 GHz 时为 6.3 位 2.5 GHz 时为 6.0 位 5 GHz 时为 5.5 位 |
1 GHz 时为 7.9 位 2.5 GHz 时为 7.5 位 4 GHz 时为 6.9 位 6 GHz 时为 6.7 位 8 GHz 时为 6.5 位 |
|
| 标准记录长度（所有通道） | 125 M 点 | 125 M 点 | 64Mpts 或 16Mpts @1GHz | 100MS/通道 | 4 Kpts | - | |
| 可选记录长度（所有通道） | 1 Gpts | 500 M 点 | - | 1.6 GS/通道 | 100 Kpts | - | |
| 可编程接口 | Python、Visa、IVI、Sockets、LXI、MATLAB、LabView | Python、Visa、IVI、Sockets、MATLAB、LabView | Python、Visa、IVI、Sockets、LXI、MATLAB、LabVIEW | Visa、IVI、C / C ++ / C＃、MATLAB、LabView | LabView | PI、IVI、LabView | |
| 通过 IP 地址轻松进行远程控制 | 是，从浏览器 | 是，从浏览器 | WaveStudio | 否 | 否 | 否 | |
| 可现场升级带宽 | 是 | 否 | 否 | 否 | 否 | 否 | |
| 高度（机架） | 2U | 2U | 2U | 2U - 需要 AXI 机箱 | 3U - 需要 PXI 机箱 | 2U - 需要 AXI 机箱 | |
| 操作系统 | Windows 10 或嵌入式 Linux | 封闭嵌入式 Linux | Windows | Windows 或 Linux | Windows | Windows 或 Linux | |
| 示波器和数字化仪匹配的性能 | 6 系列 MSO | 5 系列 MSO | WaveRunner 8000 | - | - | - |
