执行传导辐射和放射辐射测量

您是否知道 50% 的项目无法一次性通过 EMI/EMC 测试? IIntertek Testing Services 报告指出,由于未应用 EMC 原则、缺乏 EMC/EMI 知识、未正确应用 EMC 规定、电路元件之间存在不可预测的相互作用或者最终产品中包含不合规的模块或组件,约一半的产品无法通过初次 EMC 测试。

进行预一致性测试,可大大提高首次通过全面EMI一致性测试的概率,帮助您节省大量时间和资金。从事医疗、汽车、军事甚至多媒体应用产品设计的公司可通过投资预一致性测试设置来获益。本页讨论在产品开发流程中添加预一致性测试可如何加速产品开发并降低项目成本。进一步了解 EMC/EMI测试 的基础知识。

全面的EMI/EMC预一致性测试解决方案

泰克提供全面的EMI/EMC预一致性测试解决方案,包括软件、频谱分析仪、附件和 EMC近场探头,以经济实惠的方式加快您的工作。

EMC软件

首先,泰克EMI/EMC预一致性解决方案包含带 EMCVu软件的SignalVu-PC。作为SignalVu-PC的插件,EMCVu提供的单一用户界面可满足您所有预一致性需求。

频谱分析仪

为了提供快速、准确的测量结果,以帮助您快速找到 EMI/EMC 问题,泰克提供经济实惠的全系列实时频谱分析仪。 与传统扫频相比,实时频谱分析仪具有显著优势,使您可以捕获不常见的 EMI 脉冲串。

下载 EMI/EMC 测试表

预一致性测试带来的好处

当您正在努力将新设计快速推向市场时,您最不希望的就是在设计周期结束时因一致性测试失败而耽误时间。将预一致性解决方案纳入工作流程可为您带来诸多益处:

  • 及早发现可能会延迟产品上市和增加开发成本的潜在 EMI/EMC 问题
  • 降低 EMI/EMC 相关成本
  • 在将产品提交给测试机构前提升自己对产品的信心
  • 即时提供关于设计变更的影响的反馈
  • 根据您的计划灵活地测试

EMC_Process_Image

如果在设计初期阶段即引入出色的 EMC 设计技术,将不难实现这些好处。 但是,如果要在设计后期进行修改以满足 EMC 要求,则十分困难。

解秘EMI/EMC测试设置

emi-emc_app-wedge1

泰克 RSA500 USB 频谱分析仪典型的辐射测试设置。

EMI/EMC 预一致性测试并不一定会困难重重或费时费力。 根据客户反馈,泰克开发了易于使用且功能强大的下一代软件,提供针对辐射测量和传导测量的预一致性测试。

设置 EMI/EMC 预一致性测试从 SignalVu-PC 开始。此最新版本的 SignalVu-PC 现已附带名为 EMCVu 的附加选件。EMCVu 带有易于使用的设置向导、各种内置的标准和附件设置以及按钮选择功能。无论您是要设置露天测试场地 (OATS),还是在实验室中进行测试,EMCVu 都可以简化您在测量中捕获和去除环境噪声的过程,从而提高预一致性测试的准确性,而无需使用消声室。

要详细了解如何使用 EMCVu 与实时频谱分析仪及附件执行辐射和传导发射预合规测试,请从此处下载应用指南

如果您有兴趣免费试用 EMCVu 30 天,请单击以下按钮。

下载 30 天试用版

泰克 EMI/EMC 预一致性解决方案所支持的标准

泰克的 EMCVu 预一致性软件支持多种设备的 EMC 标准,包括 CISPR、FCC 和 MIL-STD。为了支持自动测试,EMCVu 提供一个内置的标准表格,以便您为自己的产品及其销售地区选择相应标准。EMCVu 还允许您配置未包括在内的标准,并针对您选择的标准设置频率范围或限制线表。

下面是对支持的标准的简要概述:

细分市场 设备类型 标准
IEC/CISPR CENELEC/EN FCC MIL-STD DEF-STAN
ISM MEDICAL 工业、科学和医疗设备 CISPR 11 EN 55011 CFR Title 47 Part 18
医疗电气设备 EN 60601-1-2
汽车 车辆、船舶和内燃机 CISPR 12 EN 55012 CFR Title 47 Part 15(*)
车载器件和模块 CISPR 25 EN 55025
多媒体 声音和电视广播接收机 CISPR 13 EN 55013 CFR Title 47 Part 15
信息技术和电信设备 (ITE) CISPR 22(由 EN55032 取代) EN 55022(由 EN55032 取代)
专业音频/视频/多媒体设备 CISPR 32(取代 CISPR 13 和 22) EN 55032
电气设备 电气设备、家用电器和工具 CISPR 14-1 EN 55014-1 CFR Title 47 Part 15
照明设备 荧光灯和灯具 CISPR 15 EN 55015 CFR Title 47 Part 15
军事 军事装备和系统       MIL-STD-461G DEF-STAN 59-411

故障排除提示信息,可加快调试工作

emi-emc_app-wedge2-s

在投入时间和资金进行最终产品认证测试前,您需要确信自己的设备已准备好进行测试机构的测试。 遇到问题时,您需要合适工具以便快速关注问题区域,找出原因并采取补救措施,而不会产生代价高昂的延误。

要有效地调试,需寻找一种解决方案,以便您快速发现问题区域并提供可帮助捕获间歇违规情况的信号洞察级别。 这是通过硬件和软件的组合来实现的。

您应在软件解决方案中获取的一些功能包括:

  • 准峰值检波器,可让您绕过非故障问题并在所需频率上归零。

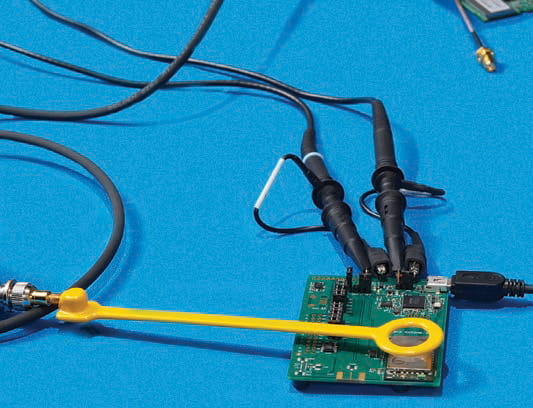

  • 谐波检查,可让您只测试特定的谐波,并使用近场探头查找电路板上辐射的来源。
  • 谐波标记,可发现已知频率的谐波辐射。
  • 通过使用多重谱线,您可以比较被测设备(DUT)与环境噪声、以前设备迭代等。
  • 自动或手动执行的多故障重新测量,使您可以确定故障是间歇性还是重复发生的故障。
  • 在可由用户配置的同一个报告中以多种格式报告多个测量结果。

对于硬件,实时频谱分析仪可更加容易地进行 EMI 调试。 实时频谱分析仪提供的一些优点包括:

  • 能够捕获瞬态和间歇信号。
  • 能够以相同频率调试多个信号源。
  • 瞬时反馈 - 传统的扫频式频谱分析仪可能需要更长的扫描时间,导致无法捕获重要信号。

有关如何使用我们的实时频谱分析仪进行辐射预一致性测试的更多信息,请通过此处访问我们的博客。有关故障排除技术的更多信息,请参阅“实用 EMI 故障排除”应用说明,您可以通过单击下面的按钮下载此应用说明。

下载 Appnote

使用混合域示波器排除EMI故障

具有相关信号波形的近场探头的 EMI 频谱

要根除导致EMI问题的辐射杂散源,关键是要确定杂散的构成。其次,还必须确定杂散源和耦合机制。使用带频谱视图的混合域示波器,如4、5或6系列 MSO,可以同步显示频谱和时域波形,从而快速识别问题的根源。

  • 任何模拟通道均可视为波形、频谱或两者
  • 射频频率或幅度变化时绘图和触发
  • 频谱和时域波形同步,以关联射频和时域事件,从而更快地找出根本原因
  • 中心频率和分辨带宽等频谱控制因素独立于时域控制,可优化频谱和波形显示

常见问题 (FAQ)

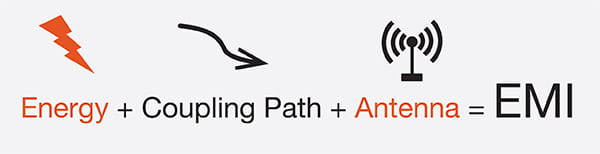

什么是EMI?

电磁干扰 (EMI) 有时也称为射频干扰 (RFI),是指电磁能干扰了电子设备的运行。EMI的来源可能是人为的,如开关电源、个人电脑等其他电气设备,也可能是自然产生的,如雷暴、太阳辐射,甚至宇宙噪音。

什么是EMC?

电磁兼容性 (EMC) 是指设备有能力在有其他电气设备或电磁干扰源的环境中按预期运行而不影响其他设备。当设备对电磁环境的影响不会大到对其他设备和系统造成负面影响时,该设备即符合EMC标准。



什么是EMI和EMC测试?

为确保符合EMI和EMC国内和国际规则,许多公司都会聘请专业测试机构提供服务。这些测试费用高昂(即使产品不合格),所以一些公司也会在内部进行EMC预一致性测试。如果有足够先进的实验室,公司也可以在内部进行EMC一致性测试。

什么是EMI预一致性测试?

EMI(电磁干扰)预一致性测试是对电子装置或设备进行的一系列测试和测量,以评估其电磁杂散,然后再进行正式的一致性测试来获得合规认证。EMI预一致性测试主要为了在产品开发周期早期识别和解决潜在的电磁干扰问题,帮助制造商确保其产品符合电磁兼容性 (EMC) 标准和法规要求。

EMC测试有哪些类型?

当电子产品提交给EMC测试实验室后,这些实验室会进行多种类型的EMC测试。一般来说,EMC测试分为两类:抗扰度测试和杂散测试。

抗扰度测试

抗扰度测试是向被测设施(也称为被测设备)发射射频能量的过程,以确定被测设施/被测设备在这种环境下是否能正常工作。

杂散测试

杂散测试是测量被测设施/被测设备的射频杂散(辐射和传导)的过程,以确定其杂散水平是否超过相应标准规定的限值。杂散测试包括辐射杂散和传导杂散测试。

  • 辐射杂散: 辐射杂散是指电子设备有意或无意释放的电磁能量。进行辐射测试是为了确保被测设备发出的能量不超过相应的限值。
  • 传导杂散:传导杂散是指从设备到电源线的电磁能耦合。与辐射杂散一样,电子设备发出的传导杂散也受到不同监管机构的监管,因此要进行测试以确保设备发出的能量不超过相应的限值。

EMC测试实验室有哪些类型?

电子产品提交给EMC测试实验室后,这些实验室会进行多种类型的EMC测试。一般来说,EMC测试分为两类:抗扰度测试和杂散测试。在生产设备之前,通常会在场外进行EMC测试。露天测试场 (OATS) 是大多数标准使用的参考场。它们尤其适用于大型设备系统的杂散测试。不过,物理原型的射频测试通常在室内的专用消声室中进行。消声室、混响室和千兆赫横电磁波室(GTEM室)都属于此类。

用于 EMC 测试的电磁波吸收电波暗室

EMC测试流程和平均通过率是多少?

在不考虑预一致性测试的情况下,约50%的产品能首次就通过EMC一致性测试,因此了解设备的测试流程和标准有助于提升成功几率。

  1. 了解标准:在不同的EMC标准中,测试流程与辐射和传导杂散的限值各不相同。这些标准因国家和被测设备的类型而异。测试的第一步是确定您的产品适用于哪些标准,并研究对应标准的测试程序和限值。
  2. 进行EMC预一致性测试:EMC一致性测试可能最多需要两周才能完成——这还不包括将产品送入测试队列所需的时间,而且每次提交测试的成本可能高达 20,000美元。EMC一致性测试失败可能导致昂贵的重新设计和产品上市延迟。而且,由于近50%的产品在首次EMC一致性测试前没有考虑到预一致性测试,因此您很可能需要重复前往测试机构,从而使成本成倍增加。
  3. 找到EMC测试实验室:产品以足够的优势通过通过预一致性测试后,需要由EMC测试实验室进行正式认证。有资质的实验室是进行EMC测试的上佳选择,我们建议您选择有资质的实验室,尽管这并非必须,从而确保您的设备顺利上市。不过,在某些情况下需要经FCC认证实验室的认证,包括需要进行认证授权流程的设备。

进行EMI和EMC测试需要什么产品?

EMC预一致性测试的目的是在可接受范围内模拟一致性测试的设置,以发现潜在问题,并在昂贵的一致性测试之前降低失败风险。 EMC预一致性测试通常需要:

  • 带准峰值检波器的频谱分析仪
  • 前置放大器(可选)
  • 带非金属支架的天线,用于测辐射杂散

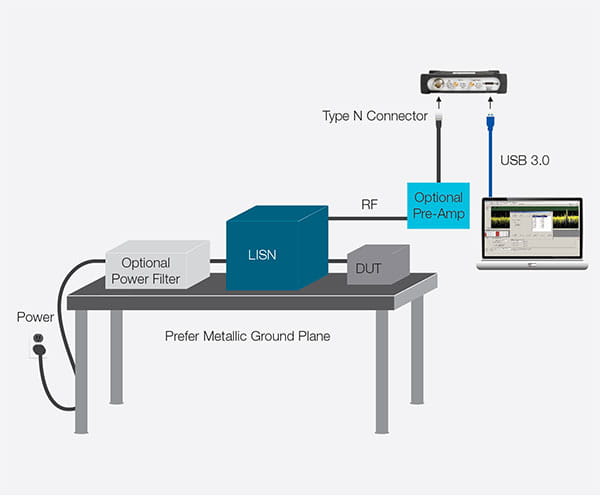

  • 用于传导杂散测试的线路阻抗稳定网络 (LISN)
  • 用于传导杂散测试的功率限制器
  • 用于诊断的EMC近场探头(可选)
  • 具有频率和时间相关功能的示波器,用于协助调试(可选)
  • EMC测试软件

如何设置EMC预一致性测试实验室?

在选择测试地点时,农村地区、会议室和地下室都是不错的选择,因为它们可以最大限度地减少可能削弱被测设备发出能量的外部信号。若想提高测试准确度,还需注意:有一个良好的地平面并减少测试区域周围反射体的数量。



EMI/EMC测试产品

如何通过EMC一致性测试?

EMC预一致性测试是确保产品首次通过EMC测试的快速经济方法。在早期开发阶段,为EMC而设计的技术与诊断法相结合,可制造出对外部和内部干扰敏感性低的产品。在开发周期的后期,预一致性测试可用于发现一致性问题,并提高首次成功通过全面EMC一致性测试的概率。

EMC预一致性测试的其他好处还包括:

  1. 及早发现错误,解决潜在问题
  2. 降低测试和设计成本
  3. 项目更加敏捷
  4. 降低失败风险,确保一致性
  5. 解决设计和工程过度和不足的问题
  6. 全面 EMI 一致性室与泰克频谱分析仪
