IsoVu™ 射频隔离电流探头

使用 TICP 系列电流探头进行更精确的动态分流电流测量。高带宽、灵活的量程、完全电隔离以及极低的噪声水平,让您能够突破传统限制——非常适合用于电源电路中浮动部分的分流器进行低噪声测量。

基本价格
US $8,990 +
New Series!
带宽

高达 1 GHz

共模电压

最大 1.8kV

噪声成分

150µVRMS@ 1GHz

共模抑制

高达 140 dB

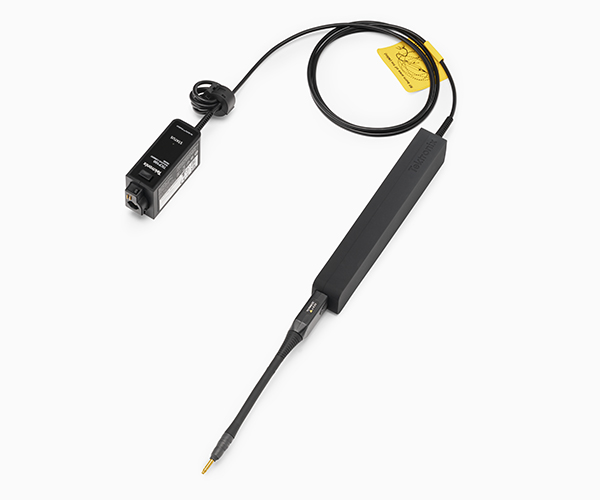

IsoVu 射频隔离电流探头
Tektronix IsoVu Isolated Current Shunt Probe with complete RF isolation between probe tip and oscilloscope.

示波器电流测量的突破性进展

TICP 电流探头与高性能分流器或 CVR 配对使用时,可测量从直流到数百 MHz 的频率。 有三种型号可供选择,可满足您的不同应用和预算需求。

探头端部和示波器之间的完全射频隔离消除了接地环路,并显著降低了共模噪声。

低衰减、50 Ω  输入阻抗和屏蔽端部确保低噪声成分。

  • 三种带宽:250 MHz、500 MHz、1 GHz
  • 1 MHz 时高达 90 dB CMRR
  • 噪声成分< 4.7 nV/√Hz (在 1 GHz 时<150 µV)

观看概述视频了解详情

深入了解 SiC 和 GaN 功率转换器

对于测量宽禁带开关器件中快速变化的电流,分流探头可以提供比钳形探头更大的带宽。IsoVu 隔离技术消除了接地环路,实现了高压电路的测量,并提供了极高的共模抑制比 (CMRR)。这使得 TICP 探头非常适合测量高侧 SiC 和 GaN 开关 FET 上的分流器和 CVR 的电流。

  • 250 MHz、500 MHz 或 1 GHz 带宽
  • 1800 VRMS共模电压
  • 1 MHz 时高达 90 dB CMRR
  • 1000 V CAT II 安全等级

IsoVu 电压探头 结合,获得低噪声的开关性能图像。

在高侧 FET 上进行双脉冲测试

Using TICP Current Shunt probe with 5 Series B MSO for wide bandgap testing.
TICP IsoVu Isolated Current Probe with 4 Series B MSO measuring low-level dynamic currents.

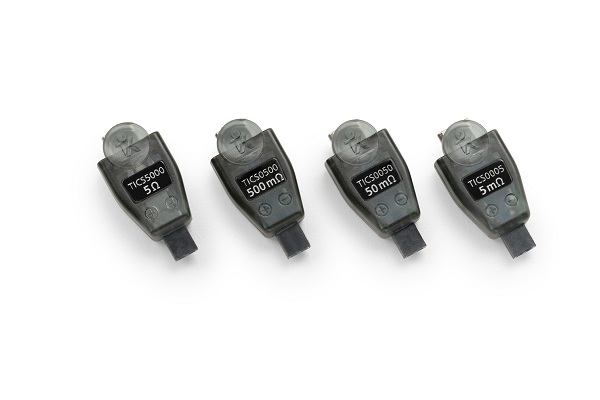

在低功耗设计中,以纳秒和微安为单位进行电流测量。

准确测量低电平动态电流对于优化物联网和移动设备的电源管理至关重要。利用 TICP 探头和分流器配合示波器,您就能查看特定系统活动期间的电流消耗,以及从休眠状态到激活状态的转换,并与内存访问和 I/O 相关联。

  • 高达 1 GHz 带宽
  • 噪声成分< 4.7 nV/√Hz (在 1 GHz 时<150 µV)
  • 轻松测量 12、24 或 48 V 或更高电压轨

电源轨探头结合使用,对配电网进行多轨分析。

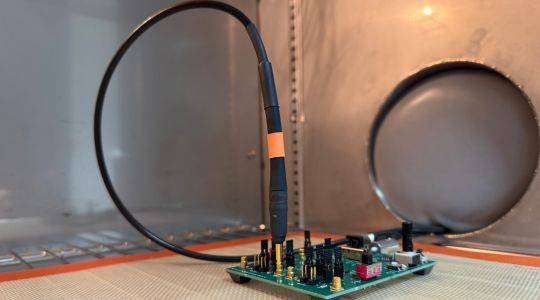

最大程度简化连接过程

TICP 探头和端部的设计旨在简化连接过程,同时限制噪声。端头设计为易于弯曲,可减少连接时的应力,并便于与 DUT 实现轻松且可靠的连接。

  • 端部端接于屏蔽的高带宽 MMCX 连接器
  • 使用现成的 SMA 或 BNC 连接器适配器
  • 适用于 25 mil 方形引脚,用于连接板载分流器和测试点
  • 附带的两脚架和三脚架适配器可确保稳定性
TICP IsoVu Isolated Current Probe connected 5 Series B MSO and device under test.
TICP IsoVu Isolated Current Probe connected to 4 Series B MSO oscilloscope.

与 4、5 和 6 系列 MSO 示波器无缝集成

4、5 和 6 系列 MSO 示波器以其先进的功率分析功能而著称。IsoVu 电流探头可与这些仪器无缝配合。TekVPITM 探头接口可为探头供电,并自动检测探头和端部,使您能够从示波器用户界面调整探头参数。这样还可以使用示波器的编程命令实现测试自动化。

型号 带宽 差分电压 共模电压 共模抑制比 报价 配置和报价
TICP025
查看可兼容的仪器
4 系列 MSO 完全兼容
4 系列 B MSO 完全兼容
5 系列 MSO 完全兼容
5 系列 B MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
6 系列 MSO 完全兼容
6 系列 B MSO 完全兼容
250 MHz ±0.5V  (1x 端部)
±5V  (10x 端部)
±50V  (100x 端部)
1.8 kV 污染等级 1
1000 V CAT II
直流时为 140 dB
1 MHz 时为 90 dB(1x 端部)
US $8,990 配置和报价
TICP050
查看可兼容的仪器
4 系列 MSO 完全兼容
4 系列 B MSO 完全兼容
5 系列 MSO 完全兼容
5 系列 B MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
6 系列 MSO 完全兼容
6 系列 B MSO 完全兼容
500 MHz ±0.5V  (1x 端部)
±5V  (10x 端部)
±50V  (100x 端部)
1.8 kV 污染等级 1
1000 V CAT II
直流时为 140 dB
1 MHz 时为 90 dB(1x 端部)
US $10,900 配置和报价
TICP100
查看可兼容的仪器
4 系列 MSO 完全兼容
4 系列 B MSO 完全兼容
5 系列 MSO 完全兼容
5 系列 B MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
6 系列 MSO 完全兼容
6 系列 B MSO 完全兼容
1 GHz ±0.5V  (1x 端部)
±5V  (10x 端部)
±50V  (100x 端部)
1.8 kV 污染等级 1
1000 V CAT II
直流时为 140 dB
1 MHz 时为 90 dB(1x 端部)
US $12,900 配置和报价
型号 带宽 差分电压 共模电压 共模抑制比 报价 配置和报价
TICP025
查看可兼容的仪器
4 系列 MSO 完全兼容
4 系列 B MSO 完全兼容
5 系列 MSO 完全兼容
5 系列 B MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
6 系列 MSO 完全兼容
6 系列 B MSO 完全兼容
250 MHz ±0.5V  (1x 端部)
±5V  (10x 端部)
±50V  (100x 端部)
1.8 kV 污染等级 1
1000 V CAT II
直流时为 140 dB
1 MHz 时为 90 dB(1x 端部)
US $8,990 配置和报价
TICP050
查看可兼容的仪器
4 系列 MSO 完全兼容
4 系列 B MSO 完全兼容
5 系列 MSO 完全兼容
5 系列 B MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
6 系列 MSO 完全兼容
6 系列 B MSO 完全兼容
500 MHz ±0.5V  (1x 端部)
±5V  (10x 端部)
±50V  (100x 端部)
1.8 kV 污染等级 1
1000 V CAT II
直流时为 140 dB
1 MHz 时为 90 dB(1x 端部)
US $10,900 配置和报价
TICP100
查看可兼容的仪器
4 系列 MSO 完全兼容
4 系列 B MSO 完全兼容
5 系列 MSO 完全兼容
5 系列 B MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
6 系列 MSO 完全兼容
6 系列 B MSO 完全兼容
1 GHz ±0.5V  (1x 端部)
±5V  (10x 端部)
±50V  (100x 端部)
1.8 kV 污染等级 1
1000 V CAT II
直流时为 140 dB
1 MHz 时为 90 dB(1x 端部)
US $12,900 配置和报价
附件 196343400
产品技术资料 描述
视图 产品技术资料 Square Pin Y-lead
附件 196-3546-01
产品技术资料 描述
视图 产品技术资料 Lead, MMCX to IC Grabber
附件 206056900
产品技术资料 描述
视图 产品技术资料 MicroCKT grabbers
附件 TICPMM100
产品技术资料 描述
视图 产品技术资料 100X sensor tip cable with MMCX connector
产品技术资料 附件 描述
196343400 Square Pin Y-lead
196-3546-01 Lead, MMCX to IC Grabber
206056900 MicroCKT grabbers
TICPMM100 100X sensor tip cable with MMCX connector

泰克提供一系列随设备一起购买的校准和保护计划,以便在设备使用寿命内保护和维持性能。优点包括:

  • 由经过工厂培训的技术人员提供服务,使用的测试台和标准与制造过程中设计的相同。
  • 通过锁定预付费用,实现成本可预测性。
  • 一系列意外防护、借用计划和其他计划功能。
  • 广泛的校准服务级别和选项。

马上购买,避免意外的停机时间和费用。有关购买仪器时添加服务计划的信息,请向您的销售代表咨询。

所有新生产的 TICP025、TICP050 和 TICP100 探头均附带可溯源校准,包括符合 ISO/IEC 17025:2017 标准的测量不确定度。订购“D1”选项,即可随新探头购买完整的校准数据报告。
