低压单端探头

低压单端探头通常用于测量低于 12 V 以地参考的高速信号。这种低压探头是在高阻抗、高频电路元件上进行测量的优秀选择,这些测量中需要将探头负载影响降至最低。 用户应选择具有低输入电容指标 (~1 pF) 的探头以最大程度降低探头对电路的负载影响。 具有较低输入电容的探头能在更高频率上提供更高输入阻抗。

泰克低压单端探头解决方案提供:

  • 带宽高至 4 GHz。
  • 很高的输入阻抗,很低的输入电容 (<1 pF)
  • 全面的探头附件,实现优异的测量性能
基本价格
US $3,460 +
Low Voltage Single Ended Probes
型号 衰减 带宽 输入阻抗 最大电压 报价 配置和报价

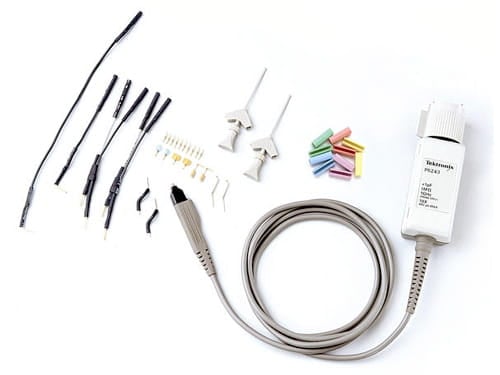

P6243
View Compatible Instruments
DPO7000C 需要 TPA-BNC 适配器
MDO3000 需要 TPA-BNC 适配器
MDO4000C 需要 TPA-BNC 适配器
MSO/DPO2000 需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B 需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000 需要 TPA-BNC 适配器
MSO/DPO4000 需要 TPA-BNC 适配器
MSO/DPO5000 需要 TPA-BNC 适配器
MSO/DPO5000B 需要 TPA-BNC 适配器
MSO4000B 需要 TPA-BNC 适配器
TDS3000 完全兼容
TDS5000 完全兼容



10X 1 GHz

1 MΩ || ≤ 1 pF

± 8 V

US $3,460 配置和报价
TAP1500
View Compatible Instruments
5 系列 MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
DPO/DSA/MSO70000 需要 TCA-VPI50 适配器
DPO7000C 完全兼容
MDO3000 完全兼容,且在使用所需 TPA-N-VPI 适配器的情况下,探头支持 RF 输入
MDO4000C 完全兼容,且在使用所需 TPA-N-VPI 适配器的情况下,探头支持 RF 输入
MSO/DPO2000 需要 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B 需要 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000 完全兼容
MSO/DPO4000 完全兼容
MSO/DPO5000 完全兼容
MSO/DPO5000B 完全兼容
MSO4000B 完全兼容
TBS2000 完全兼容



10X

1.5 GHz

1 MΩ || ≤ 1 pF

± 8 V

US $4,730 配置和报价
P6245
View Compatible Instruments
DPO7000C 需要 TPA-BNC 适配器
MDO3000 需要 TPA-BNC 适配器
MDO4000C 需要 TPA-BNC 适配器
MSO/DPO2000 需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B 需要 TPA-BNC 适配器和 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000 需要 TPA-BNC 适配器
MSO/DPO4000 需要 TPA-BNC 适配器
MSO/DPO5000 需要 TPA-BNC 适配器
MSO/DPO5000B 需要 TPA-BNC 适配器
MSO4000B 需要 TPA-BNC 适配器
TDS3000 完全兼容
TDS5000 完全兼容



10X 1.5 GHz

1 MΩ || ≤ 1 pF

± 8 V

US $4,900 配置和报价
TAP2500
View Compatible Instruments
5 系列 MSO 完全兼容
5 系列紧凑型 MSO 完全兼容
DPO/DSA/MSO70000 需要 TCA-VPI50 适配器
DPO7000C 完全兼容
MDO3000 完全兼容,且在使用所需 TPA-N-VPI 适配器的情况下,探头支持 RF 输入
MDO4000C 完全兼容,且在使用所需 TPA-N-VPI 适配器的情况下,探头支持 RF 输入
MSO/DPO2000 需要 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B 需要 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000 完全兼容
MSO/DPO4000 完全兼容
MSO/DPO5000 完全兼容
MSO/DPO5000B 完全兼容
MSO4000B 完全兼容
TBS2000 需要 TekVPI® 外部电源 (119-8726-xx)



10X

2.5 GHz

40 kΩ || ≤ 0.8 pF

± 4 V

US $6,610 配置和报价
TAP1500L
View Compatible Instruments
5 Series MSO Fully Compatible
5 Series MSO Low Profile Fully Compatible
DPO/DSA/MSO70000 TCA-VPI50 Adapter required
DPO7000C Fully Compatible
MDO4000C Fully compatible and probe supported on RF Input with required TPA-N-VPI Adapter
MSO/DPO4000 Fully Compatible
MSO/DPO5000 Fully Compatible
MSO/DPO5000B Fully Compatible
MSO4000B Fully Compatible
10X

1.5 GHz

1 MΩ || ≤ 1 pF

± 8 V

US $7,500 配置和报价
TAP3500
View Compatible Instruments
DPO/DSA/MSO70000 需要 TCA-VPI50 适配器
DPO7000C 完全兼容
MDO3000 完全兼容,且在使用所需 TPA-N-VPI 适配器的情况下,探头支持 RF 输入
MDO4000C 完全兼容,且在使用所需 TPA-N-VPI 适配器的情况下,探头支持 RF 输入
MSO/DPO2000 需要 TekVPI® 外部电源 (119-8726-xx)
MSO/DPO2000B 需要 TekVPI® 外部电源 (119-8726-xx)
MSO / DPO3000 完全兼容
MSO/DPO4000 完全兼容
MSO/DPO5000 完全兼容
MSO/DPO5000B 完全兼容
MSO4000B 完全兼容
TBS2000 需要 TekVPI® 外部电源 (119-8726-xx)



10X

3.5 GHz

40 kΩ || ≤ 0.8 pF

± 4 V

US $8,790 配置和报价
TAP4000
View Compatible Instruments
5 Series MSO Fully Compatible
5 Series MSO Low Profile Fully Compatible
DPO/DSA/MSO70000 TCA-VPI50 Adapter required
DPO7000C Fully Compatible
MDO4000C Fully compatible and probe supported on RF Input with required TPA-N-VPI Adapter
MSO/DPO4000 Fully Compatible
MSO/DPO5000 Fully Compatible
MSO/DPO5000B Fully Compatible
MSO4000B Fully Compatible

10X

4 GHz

40 kΩ || ≤ 0.8 pF

± 4 V

US $9,150 配置和报价
