EMC/EMI 测试是电子设备设计和制造过程中的关键步骤之一。各监管机构,包括 FDA、FCC 和 ISO 在内,都对电子设备的辐射设定了特定限制。此类电磁兼容性 (EMC) 法规通过确保设备不会干扰其他设备的正常运行, 并且不会因其他设备的辐射干扰而无法正常工作, 为使用电气和电子设备的任何人提供了更高的可靠性和安全性。未能通过 EMC 合规测试可能导致罚款和产品召回。
因此,在进行 EMC 测试之前, 购买能够识别潜在 EMC/EMI 问题的工具将是一项明智的投资。尽管 EMI 和 EMC 非常相似,但它们之间仍存在一些细微差别。
与专家交谈什么是 EMI?
电磁干扰 (EMI) 有时也称为射频干扰 (RFI),是指电磁能量干扰了电子设备的运行。 EMI 的来源可能是人为的,如开关式电源、个人电脑等其他电气设备, 也可能是自然产生的,如雷暴、太阳辐射,甚至宇宙噪音。
什么是 EMC?
电磁兼容性 (EMC) 是指设备有能力在有其他电气设备或电磁干扰源的环境中按预期运行而不影响其他设备。当设备对电磁环境的影响不会大到对其他设备和系统造成负面影响时,该设备即符合EMC标准。
什么是 EMI 和 EMC 测试?
为确保符合 EMI 和 EMC 国内和国际规则,许多公司都会聘请专业测试机构提供服务。这些测试费用高昂(即使产品不合格),所以一些公司也会在内部进行 EMC 预合规测试。如果有足够先进的实验室,公司也可以在内部进行 EMC 合规测试。
EMC/EMI 测试通常分为两大类:抗扰度测试和杂散测试。
EMC 测试的类型
当电子产品提交给 EMC 测试实验室后,这些实验室会进行多种类型的 EMC 测试。一般来说,EMC 测试分为两类:抗扰度测试和发射测试。
抗扰度测试
抗扰度测试是向被测器件(也称为被测设备)发射射频能量的过程,以确定被测器件/被测设备在这种环境下是否能正常工作。
发射测试
发射测试是测量被测器件/被测设备的射频发射(辐射和传导)的过程,以确定其发射水平是否超过相应标准规定的限值。发射测试包括辐射发射和传导发射测试。
辐射发射
辐射发射是指电子设备有意或无意释放的电磁能量。辐射测试是为了确保被测器件或设备发出的能量不超过相应的限值。
传导发射
传导发射是指从设备到电源线的电磁能量耦合。与辐射发射一样,电子设备的传导发射也受到不同监管机构的管制,因此要进行测试以确保设备发射的能量不超过相应的限值。
EMI/EMC 测试应用和标准
EMI/EMC 测试是产品开发流程的一部分,在大多数市场属于强制性要求。尽管所有电子设备都必须接受 EMC 测试, 但以下是一些最常见的 EMC 测试应用场景,以及器件和设备需要满足的标准。
细分市场 | 设备类型 | 标准 | ||||
---|---|---|---|---|---|---|
IEC/CISPR | CENELEC/EN | FCC | MIL-STD | DEF-STAN | ||
ISM MEDICAL | 工业、科学和医疗设备 | CISPR 11 | EN 55011 | CFR Title 47 Part 18 | ||
医疗电气设备 | EN 60601-1-2 | |||||
汽车 | 车辆、船舶和内燃机 | CISPR 12 | EN 55012 | CFR Title 47 Part 15(*) | ||
车载器件和模块 | CISPR 25 | EN 55025 | ||||
多媒体 | 声音和电视广播接收机 | CISPR 13 | EN 55013 | CFR Title 47 Part 15 | ||
信息技术和电信设备 (ITE) | CISPR 22(由 EN55032 取代) | EN 55022(由 EN55032 取代) | ||||
专业音频/视频/多媒体设备 | CISPR 32(取代 CISPR 13 和 22) | EN 55032 | ||||
电气设备 | 电气设备、家用电器和工具 | CISPR 14-1 | EN 55014-1 | CFR Title 47 Part 15 | ||
照明设备 | 荧光灯和灯具 | CISPR 15 | EN 55015 | CFR Title 47 Part 15 | ||
军事 | 军事装备和系统 | MIL-STD-461G | DEF-STAN 59-411 |
解秘 EMI/EMC 测试设置
EMI/EMC 预一致性测试并不一定会困难重重或费时费力。 根据客户反馈,泰克开发了易于使用且功能强大的下一代软件,提供针对辐射测量和传导测量的预一致性测试。

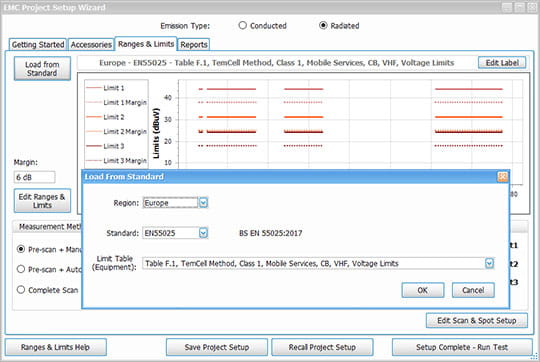

设置 EMI/EMC 预一致性测试从 SignalVu-PC 开始。此最新版本的 SignalVu-PC 现已附带名为 EMCVu 的附加选件。EMCVu 带有易于使用的设置向导、各种内置的标准和附件设置以及按钮选择功能。无论您是要设置露天测试场地 (OATS),还是在实验室中进行测试,EMCVu 都可以简化您在测量中捕获和去除环境噪声的过程,从而提高预一致性测试的准确性,而无需使用消声室。

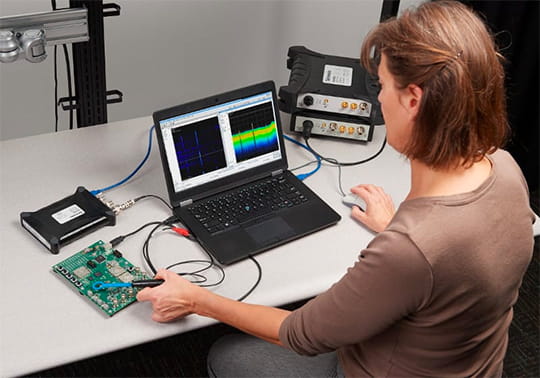

要详细了解如何使用 EMCVu 与实时频谱分析仪及附件执行辐射和传导发射预合规测试,请从此处下载应用指南。
如果您有兴趣免费试用 EMCVu 30 天,请单击以下按钮。
EMC 测试实验室
在生产设备之前,通常会在场外进行 EMC 测试。露天测试场 (OATS) 是大多数测试标准使用的参考场。 它们尤其适用于大型设备系统的发射测试。 不过,物理原型的射频测试通常在室内的专用电波暗室中进行。电波暗室、混响室和千兆赫横电磁波室(GTEM 室)都属于此类。
EMC 测试流程和平均通过率
在不考虑预合规测试的情况下,约 50% 的产品首次就能通过 EMC 合规测试,因此了解设备的测试流程和标准有助于提升成功几率。
-
了解标准
在不同的 EMC 标准中,测试流程以及辐射和传导发射的限值各不相同。这些标准因国家/地区和被测设备的类型而异。测试的第一步是确定您的产品适用于哪些标准,并研究对应标准的测试流程和限值。
-
执行预合规 EMC 测试
EMC 合规测试可能需要长达两周才能完成 — 这还不包括将产品送入测试队列所需的时间,而且每次提交测试的成本可能高达 20,000 美元。EMC 合规测试失败可能导致昂贵的重新设计和产品上市延迟。而且,由于近 50% 的产品在首次 EMC 合规测试前没有考虑预合规测试,因此您很可能需要重复前往测试机构,从而使成本成倍增加。
-
查找 EMC 测试实验室
产品以足够的优势通过预合规测试后,需要由 EMC 测试实验室进行正式认证。有资质的实验室是进行 EMC 测试的上佳选择,我们建议您选择有资质的实验室,尽管这并非必要条件,但可确保您的设备顺利上市。不过,某些情况下需要获得 FCC 认证实验室的认证,包括那些需要经过认证授权流程的设备。
如何通过 EMC 兼容性测试
EMC 预合规测试是一种确保产品首次通过 EMC 测试的快速经济方法。在早期开发阶段,专为 EMC 而设计的技术与诊断方法相结合,可制造出不易受到外部和内部干扰的产品。在开发周期的后期,预合规测试可用于发现合规问题,并提高首次成功通过全面的 EMC 合规测试的概率。
EMC 预合规测试的其他好处还包括:
- 及早发现错误,解决潜在问题
- 降低测试和设计成本
- 项目更加敏捷
- 降低失败风险,确保合规
- 解决设计和工程过度和不足的问题
为了更好地对比泰克预合规测试装置与 EMC 测试实验室,请观看本视频短片。
设置 EMC 预合规测试实验室

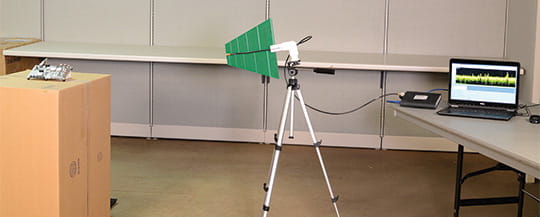

在选择测试场时,农村地区、会议室和地下室都是不错的选择,因为它们可以最大限度地减少可能削弱被测设备发射能量的外部信号。 若想提高测试准确度,还需注意找到一个良好的地平面,并减少测试区域周围反射体的数量。
EMI 和 EMC 测试产品

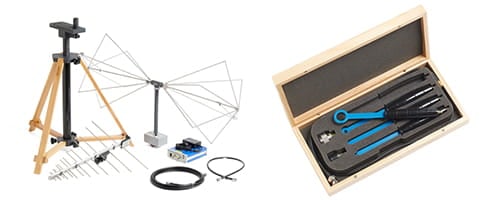

EMC 预合规测试的目的是在可接受范围内模拟合规测试的设置, 以发现潜在问题,并在昂贵的合规测试之前降低失败风险。EMC 预合规测试通常需要:
- 带准峰值检波器的频谱分析仪
- 前置放大器(可选)
- 带非金属支架的天线,用于辐射发射
- 用于传导发射测试的线路阻抗稳定网络 (LISN)
- 用于传导发射测试的功率限制器
- 用于诊断的 EMC 近场探头(可选)
- 具有频率和时间关系功能的示波器,用于协助调试(可选)
- EMC 测试软件
