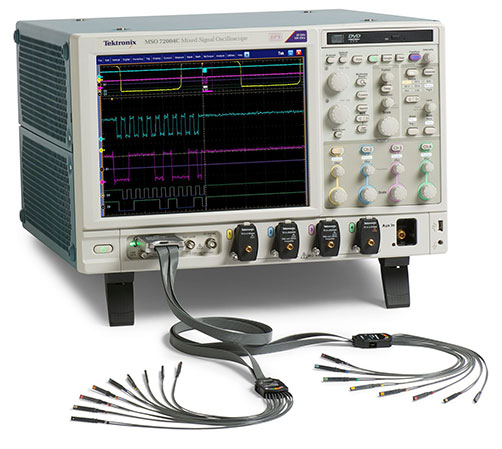

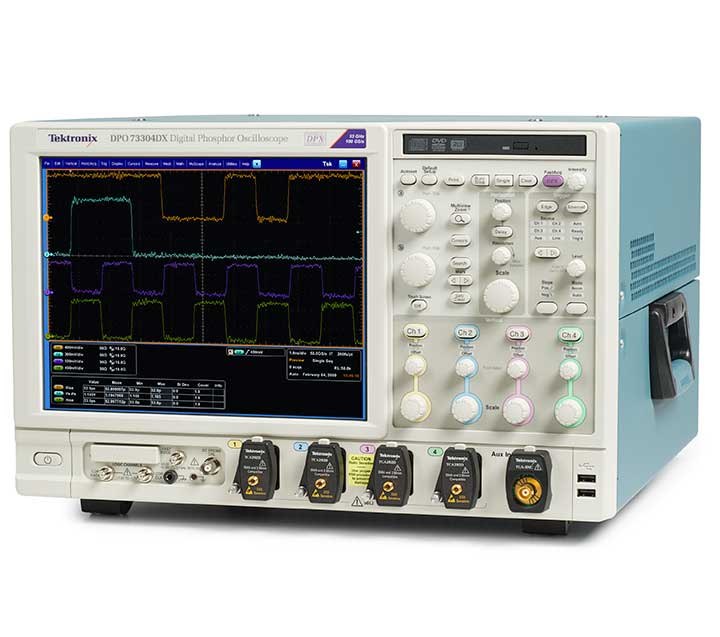

MSO/DPO70000DX 混合信号/数字荧光示波器

MSO/DPO70000 是同类产品中较先进的示波器之一，使当今的工程师能够以超小的噪声更好地查看信号、更快地调试信号异常以及利用测量和分析工具进行自动一致性测试和其他验证。此外，MSO/DPO70000DX 也非常适合用于模拟/数字设计和调试、数据通信和高速串行通信。了解如何为您的下一个项目使用 MSO/DPO70000DX 来查找和分析各种混合信号异常。

NEW! 汽车智能座舱GMSL/FPD-LINK 测试解决方案

选择要配置/报价的型号
产品技术资料 手册 下载
带宽

8 GHz -
33 GHz

记录长度

多达 1G 点

通道数

4 条模拟通道
16 条数字通道 (MSO)

采样率

高达 100 Gs/s

MSO/DPO70000

查看您的真实信号

业界领先的信号保真度、低噪声和高有效位数 (ENOB)，让您自信查看真实信号并对其进行精确测量。 高信噪比和内部低噪音本底，让您可以执行精确的设计检定。

在 MSO/DPO70000 内：多芯片模块

特点

  • 带宽增强功能可以消除探头端部的频率响应不完整
  • 低抖动噪音本底和高垂直精度，为测量提供了更多的余量
  • 各种探头简化了复杂的测量设置并保持了信号完整性
  • 使用经过校准的光探头在一个屏幕上比较光信号和电气信号时序

缩短调试时间

从第一次开机一直到操作检查，MSO/DPO70000 系列可提供快速查找问题所需的功能。 业界领先的波形捕获速率和 Pinpoint® 触发可让您高效追踪和捕获间歇性故障。

iCapture™：同时查看数字和模拟信号

特点

  • FastAcq 追踪不断变化的信号，显示真实的系统行为，包括难检故障
  • 利用并行/串行总线解码/触发，快速查找无效状态或总线序列
  • iCapture™ 无需更改连接即可轻松验证数字信号的模拟特征
  • 可视触发可节省捕获和人工搜索采集数据以查找关键事件和完成调试的时间
  • 使用我们的 Python 驱动程序包实现测试自动化

可让您追踪信号的测量和分析工具

应用支持包可提供验证和证明您的新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。

示波器软件

特点

  • DPOJET：全面灵活的测量工具
  • SDLA：强大全面的工具，用于分析和补偿串行数据链路中的信号影响
  • 广泛的标准支持，包括 I2C、SPI、RS-232、FlexRay、MIPI、DisplayPort、HDMI、PAM4、PCIe Gen3/Gen4/Gen5、SATA/SAS、USB、Type-C、10/100/1000BaseT 至 10G/100G 以太网
  • 功能强大的调试工具可迅速发现/解决设计挑战
  • 光测量，例如消光比 (ER)、平均光功率 (AOP)、光调制幅度 (OMA)、光高值/光低值 — 兼容 DPO7OE1/DPO7OE2 光探头
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数 报价 配置和报价
MSO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO72504DX 25 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16 - 配置和报价
MSO72304DX 23 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16 - 配置和报价
DPO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO72304DX 23 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 - - 配置和报价
DPO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO73304DX 33 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 - - 配置和报价
DPO72504DX 25 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 - - 配置和报价
MSO73304DX 33 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16 - 配置和报价
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道数 报价 配置和报价
MSO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 16 - 配置和报价
MSO72504DX 25 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16 - 配置和报价
MSO72304DX 23 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16 - 配置和报价
DPO70804DX 8 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO72304DX 23 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 - - 配置和报价
DPO72004DX 20 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO71254DX 12.5 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO71604DX 16 GHz 50 GS/s - 100 GS/s 62.5M points - 1G points 4 - - 配置和报价
DPO73304DX 33 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 - - 配置和报价
DPO72504DX 25 GHz 50 GS/s - 100 GS/s 31.25M 点 - 1G 点 4 - - 配置和报价
MSO73304DX 33 GHz 50 GS/s - 100 GS/s 62.5M 点 - 1G 点 4 16 - 配置和报价

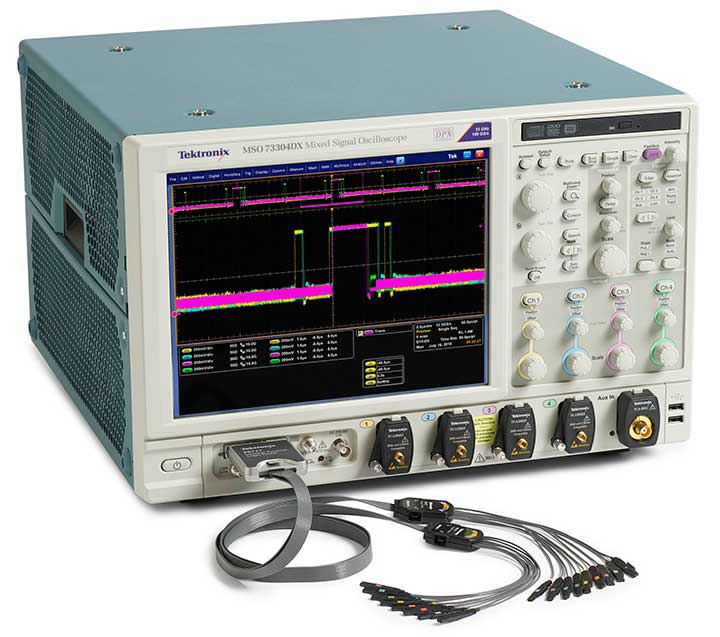

Performance Mixed Signal Oscilloscope

模拟/数字设计和调试

调试下一代设计时，您需要快速查找和分析广泛的混合信号问题，从信号完整性问题（如串扰或抖动）到总线故障（如建立时间和保持时间违例或丢包）。 这就是您需要具有功能强大的工具和可靠性能的示波器的时候了。 工作台上有 MSO/DPO70000 时，您将能确保按时完成工作。

特点

  • 轻松查看输入信号的模拟特征，使用 iCapture™ 在 4 条模拟通道和 16 条逻辑通道上验证系统定时
  • 在时间量程上分析系统操作，您需要在所有通道上都安装深度存储器
  • 使用全套触发、解码和测量工具，快速查找并解决问题

数据通信

如今的数据通信网络在不断发展，并且建立在许多不同的标准之上。MSO/DPO70000 提供全面的集成工具套件以帮助进行以太网设备物理层的验证，这些工具还可用于对基于以太网的系统（从 10BASE-T 直到 40/100GB）进行调试。MSO/DPO70000 还提供适用于其他数据通信标准的高级一致性测试和调试工具。

满足您的标准的一致性和调试工具

探索 400G PAM4 测试解决方案

特点

  • 特定标准的自动一致性测试和调试工具
  • 广泛的抖动分析和调试工具集
  • 检定 PAM4 和 NRZ 信号
MSO/DPO70000Data Communications

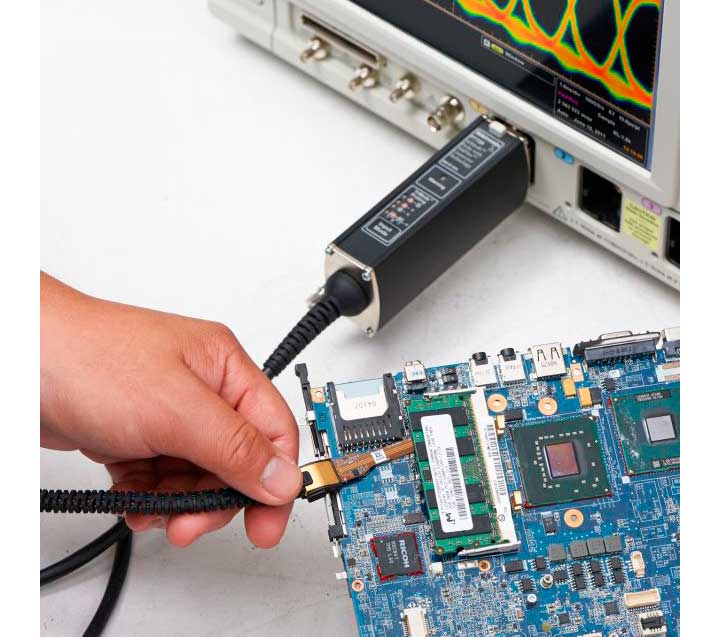

High Speed Serial Communications

高速串行通信

新一代数字接口标准突破如今的一致性测试和调试工具的极限。MSO/DPO70000 系列的自动化测量套件可加快 PHY 验证周期，并确保一致性。当一致性测量未通过时，可使用协议解码、可视化触发等强大工具来缩短调试时间。在串扰或其他多通道噪声耦合中确定抖动和噪声。

所有高速串行一致性和调试工具

特点

  • 加快 PCIe、SATA 或 SAS 设计的分析、验证和预一致性测试
  • 测试 USB Type-C 设计时快速查找问题的根本原因
  • 减少 DisplayPort 一致性测试和 HDMI 物理层验证的时间
  • SDLA 与 DPOJET 提供计算机、通信和内存总线的全面模拟和测量

雷达和射频

配有 SignalVu 矢量信号分析软件的 MSO/DPO70000 系列可为您提供所需的分析功能，让您满怀信心地克服具有挑战性的射频、无线和微波设计问题。您可以使用泰克实时频谱分析仪上使用的相同工具分析高达 70GHz 的信号。

触发、捕获、分析宽带频谱事件

特点

  • 轻松检验宽带雷达、高数据速率卫星链路、WLAN 802.11、WiGig 802.11 或跳频无线电设计
  • 同时测量频率、时间、相位、调制域
  • 支持宽带雷达、高数据速率卫星链路、IEEE 802.11 a/b/g/j/p/n/ac (WiFi)、IEEE802.11ad/ay (WiGig)、Zigbee 和蓝牙的应用优化软件选项
MSO/DPO70000 Series with SignalVu Vector Analysis software
Quantum20systemgraphicwedge2

高级研究

深入了解代表基本粒子世界的瞬态和亚原子事件。了解我们如何测量世界上第一台真正的量子计算机。了解当今的高级研究人员如何深刻地改变我们的生活方式。

高级研究主题

特点

  • 量子研究
  • 转动光谱
  • 光子多普勒测速仪 (PDV)
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P6717A 探头，通用升级，带附件包 配置和报价
查看产品技术资料 P6750 探头，P6750 DMAX 适用于 MSO70K 仪器 配置和报价
查看产品技术资料 P6780 17 通道差分输入逻辑探头，用于 MSO70000 及焊接附件 配置和报价
低压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P7504 4 GHz TRIMODE 差分探头 配置和报价
查看产品技术资料 P7506 6 GHz TRIMODE 差分探头 配置和报价
查看产品技术资料 P7508 8GHz TRIMODE 差分探头 配置和报价
查看产品技术资料 P7513A 13GHz TRIMODE 差分探头 配置和报价
查看产品技术资料 P7516 TRIMODE 差分探头。 产品附带可追溯校准标准证明。 配置和报价
查看产品技术资料 P7520A TriMode 差分探头 配置和报价
查看产品技术资料 P7625 25 GHz 低噪 TRIMODE 探头，与附件同箱 配置和报价
查看产品技术资料 P7633 33 GHz 低噪 TRIMODE 探头，与附件同箱 配置和报价
查看产品技术资料 P7708 8 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 配置和报价
查看产品技术资料 P7713 13 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 配置和报价
查看产品技术资料 P7716 16 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 配置和报价
查看产品技术资料 P7720 20 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 配置和报价
低压探头：单端
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TAP1500L 配置和报价
光探头 - 低带宽
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P6701B 光电转换器；DC-1GHZ，500-950NM，TPI - 可追溯校准标准证明 配置和报价
查看产品技术资料 P6703B 光电转换器；DC-1GHZ，1100-1650NM，TPI - 可追溯校准标准证明 配置和报价
电流探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 TCPA300 电流探头：100 MHz，放大器（需要探头） 配置和报价
查看产品技术资料 TCPA400 电流探头：50 MHz，放大器（需要探头） 配置和报价
高压单端探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P5100A 高压探头：500 MHz，100X，2.5 kV，单端，BNC 配置和报价
查看产品技术资料 P6015A 高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 配置和报价
高压差分探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 P5200A 高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC 配置和报价
查看产品技术资料 P5202A 差分探头；20X/200X，100 MHZ 差分电压探头 配置和报价
查看产品技术资料 P5205A 高压探头：100 MHz，50X/500X，1.3 kV，差分，BNC 配置和报价
查看产品技术资料 P5210A 高压探头：50 MHz，100X/1000X，5.6 kV，差分，BNC 配置和报价
查看产品技术资料 P6251 探头，差分 HV，带 TEKPROBE-BNC 接口，42V，1GHZ - 可追溯校准标准证明 配置和报价
高带宽光探头
产品技术资料链接 探头 描述 配置和报价
查看产品技术资料 DPO7OE1 33 GHz，单模/多模，光探头，适用于 MSO/DPO70000 实时示波器。 波长范围：750nm - 1650nm 配置和报价
查看产品技术资料 DPO7OE2 59 GHz，单模，光探头，适用于 MSO/DPO70000 实时示波器。波长范围：1200nm - 1650nm 配置和报价

泰克提供一系列随仪器一起购买的校准和延保计划，让用户仪器能在多年内始终保持良好性能。用户可获得的益处包括：

  • OEM 质量维护
  • 维修中心服务优先权
  • 一系列意外防护、借用计划和其他计划
  • 广泛的校准服务级别和选项

请马上购买，避免产生意外停机时间和费用。有关购买仪器时添加服务计划的详情，请向您的销售代表咨询。

calibration and services

保护您的投资，保障设备正常运行

配置和报价


服务计划特点		 泰克服务
（选项 R3、R5）		 金牌服务
（选项 G3、G5）
工厂保修期限延长
制造商缺陷防范
免费出厂认证校准及维修（如有必要）
国内免费发货
维修中心服务优先权
涵盖用户引起的电力过载 (EOS) 和静电放电 (ESD) 损坏
借用仪器在 48 小时内发运

维持精度，获得升级，通过审计

配置和报价


校准功能： 		 Z540
校准1		 ISO 17025
合规1		 ISO 17025
认证
拥有校准证书和校准标签，可满足各种审计要求
固件更新（如果适用），以及安全性和可靠性更新²
OEM 测量程序²
测试数据 选配
保留校准记录
溯源能力
不确定性分析
由 ISO/IEC 认证组织（证书上显示相应徽标）完成独立验证

产品/选项		 描述
泰克服务选项 C3 3 年校准服务。C3 规定在发货后 3 年内，用户可享受 2 次校准活动。包括可溯源校准或功能检验（适用条件下），适用于推荐的校准。涵盖首次校准外加两年校准服务。
泰克服务选项 C5 5 年校准服务。C5 规定在发货后 5 年内，用户可享受 4 次校准活动。包括可溯源校准或功能检验（适用条件下），适用于推荐的校准。涵盖首次校准外加四年校准服务。

1 在特定地区可能为 ISO 9001。

2 标配工厂认证服务。

存在某些限制，详情请参阅计划条款。
