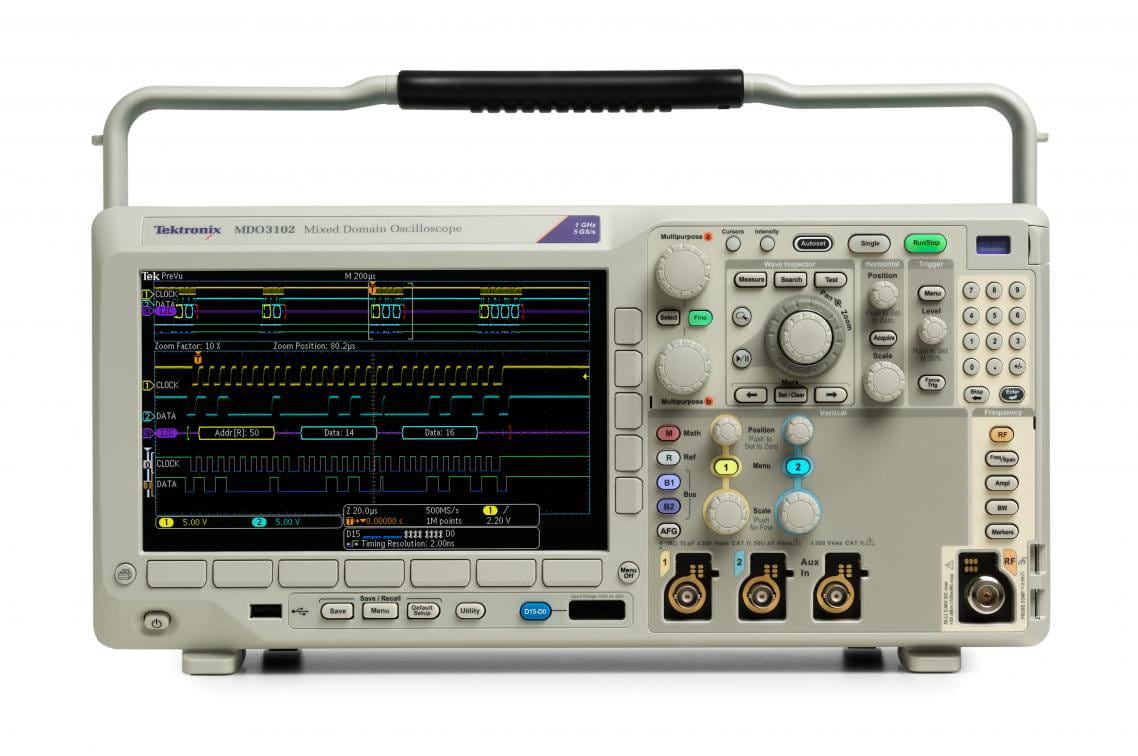

MDO3000混合域示波器

现推出MDO3000系列中国地区限定价（限定型号：MDO3014, MDO3024)，仅需3XXXX，欢迎垂询！了解更多。

MDO3000 混合域示波器拥有多达六种集成仪器，包括频谱分析仪、函数发生器等功能，通过一台示波器就能捕获模拟信号、数字信号和射频信号。随着设计挑战的不断升级，您还可以增加仪器、分析功能和升级带宽。

包含型号：MDO3012, MDO3014, MDO3022, MDO3024, MDO3032, MDO3034, MDO3052, MDO3102, MDO3054, MDO3104

查看所有示波器 »

基本价格

US $7,560 +

选择要配置/报价的型号

产品技术资料手册下载

带宽

高达 1 GHz

记录长度

10 M 点

模拟通道

2 或 4

采样率

高达 5 GS/s

MDO3000

不止是功能强大的示波器。

当今工程领域的主流是多核处理器、串行总线和无线接口。MDO3000 的核心是有基本频谱分析仪和数字电压表的成熟可靠的泰克示波器。然后，您可以按照测试需求自定义。添加 16 个逻辑通道、一个 50 MHz 任意波形/函数发生器、协议分析和一个扩展式 3 GHz 频谱分析仪，可帮助满足当前与未来的复杂设计的要求。

请在此范围内参阅

特点

采用 125 种触发组合的获奖示波器
通过 Wave Inspector® 控件达到 10 M 点记录长度
标配基本频谱分析仪
根据测试需求添加仪器和功能

准确测量很重要

简单来说，MDO3000 系列示波器旨在实现准确的测量。在其他许多仪器仅提供低分辨率显示数据时，MDO3000 测量实际采集数据，可以无比通畅地查看您的设计。事实上，我们对于 MDO3000 提供的技术规格非常自信，让您在测量时拥有十足把握。毕竟，测量精度影响设计完整性。为什么要采用不够准确的设备？

保证 18 项技术规格。业内领先的精度。了解其重要性

性价比高的探头：免费提供。

作为测量信号路径中的关键元件，探头不容忽视。在购买 MDO3000 时，您将免费获得业内优秀的探头。由于拥有优秀的负载 (3.9 pF) 和可匹配您示波器的高带宽，TPP 系列探头将是您日常使用的随身探头。

了解探头对测量的影响

了解 Tektronix 探头如何提高精度

特点

TPP 系列探头为标配，每条模拟通道一只
3.9 pF 的业内优异电容性能探头
250 MHz、500 MHz 或 1 GHz 探头带宽，可满足示波器的带宽

不是 RF 专家也可以轻松完成无线测量

无线通信与 EMI 注意事项是否让您感到烦躁？也许，您是一位 RF 专家，需要一台能够进行时域和频域测量的示波器？不管怎样，带内置频谱分析仪的 MDO3000 示波器均能胜任任务。与那些会提供 FFT“频谱分析”的其他示波器不同，只有 MDO3000 才内置真正的频谱分析仪，供您在可达 3 GHz 频率的环境下进行 RF 测量，而无需离开示波器。

MDO3000 系列与常规范围 FFT

特点

基本频谱分析仪，标配
3 GHz 频谱分析仪可以升级
一款真正集成的硬件频谱分析仪

意外发生。确保您受到保护。

我们拥有业内独具优势的意外损坏保护的计划。是的，其中包括屏幕损坏、泄露、安装架损坏、静电放电或电子过载事件。使用我们的“全面呵护计划”降低意外维修或更换成本。观看视频或单击下方了解详情。

了解详情

型号	模拟带宽	采样率	记录长度	模拟通道	数字通道数	频谱分析仪	函数发生器输出	报价	配置和报价
MDO3022	200 MHz	2.5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $7,560	配置和报价
MDO3014	100 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $7,930	配置和报价
MDO3024	200 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $8,860	配置和报价
MDO3032	350 MHz	2.5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $13,100	配置和报价
MDO3052	500 MHz	2.5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $16,600	配置和报价
MDO3034	350 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $16,600	配置和报价
MDO3102	1 GHz	5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $20,600	配置和报价
MDO3054	500 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $22,300	配置和报价
MDO3104	1 GHz	5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $27,300	配置和报价

型号	模拟带宽	采样率	记录长度	模拟通道	数字通道数	频谱分析仪	函数发生器输出	报价	配置和报价
MDO3022	200 MHz	2.5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $7,560	配置和报价
MDO3014	100 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $7,930	配置和报价
MDO3024	200 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $8,860	配置和报价
MDO3032	350 MHz	2.5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $13,100	配置和报价
MDO3052	500 MHz	2.5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $16,600	配置和报价
MDO3034	350 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $16,600	配置和报价
MDO3102	1 GHz	5 GS/s	10 M 点	2	16（选配）	最高 3 GHz	1 条（可选）	US $20,600	配置和报价
MDO3054	500 MHz	2.5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $22,300	配置和报价
MDO3104	1 GHz	5 GS/s	10 M 点	4	16（选配）	最高 3 GHz	1 条（可选）	US $27,300	配置和报价

	泰克 MDO3000	泰克 3 系列 MDO	Keysight 3000T	LeCroy WaveSurfer 3000	R&S RTM2000
带宽	100 MHz 至 1 GHz	100 MHz 至 1 GHz	100 MHz 至 1 GHz	200 MHz 至 750 MHz	200 MHz 至 1 GHz
可升级带宽	是	是	是	是	是
模拟通道	2 或 4	2 或 4	2 或 4	2 或 4	2 或 4
模拟采样率	高达 5 GS/s	高达 5 GS/s	高达 5 GS/s	高达 4 GS/s	高达 5 GS/s
标配记录长度（所有通道）	10 M	10 M	2 M	10 M	10 M
集成任意波形/函数发生器	50 MHz（可选）	50 MHz（可选）	20 MHz（可选）	25 MHz（可选）	--
集成逻辑通道 (MSO)	16 条（可选）	16 条（可选）	16 条（可选）	16 条（可选）	16 条（可选）
集成硬件频谱分析仪	最高 3 GHz（可选）	1 GHz（标配）最高 3 GHz（可选）	--	--	--
标准探头	最高 1 GHz 无源探头	最高 1 GHz 无源探头	最高 500 MHz 无源探头	最高 500 MHz 无源探头	最高 500 MHz 无源探头
标准保修	3 年	3 年	3 年	3 年	3 年

嵌入式串行总线触发、解码和分析

单个串行总线信号通常包括地址、控制、数据和时钟信息；很难单独挑出感兴趣的事件。 MDO3000 系列示波器的串行应用模块将示波器变为一款利用自动触发、解码和搜索来调试串行总线的强大工具。

特点

I2C、SPI、RS-232 / 422 / 485 / UART
CAN/CAN FD、LIN、FlexRay
I2S/LJ/RJ/TDM
MIL-STD-1553、USB

详细了解如何调试嵌入式系统中的串行总线

观看此视频了解串行总线解码

功率测量和分析

随着对能源效率的要求越来越高，设计师和测试仪器都面临着新的挑战。待机功率限制、更高的开关速度和信号范围和更低漏电流的半导体器件，正在将测试条件推向新的高度。 MDO3000 可提供电源测试解决方案来应对这些不断变化的要求。

特点

开关设备的功率损耗测量
纹波和噪声的测量和分析
检定功率半导体器件
调试有源功率因数校正电路

观看此嵌入式系统中配电故障排除视频

阅读此利用台式示波器进行电源测量和分析应用指南

电磁干扰 (EMI) 和电磁兼容性 (EMC)

执行设计 EMI/EMC 测试时，始终存在失败风险；从而导致进度和预算问题。内置频谱分析仪的 MDO3000 可让您在实验室中执行预一致性测试，可显著提高完整 EMI 一致性测试第一次就成功通过的概率。

观看此视频，了解如何查找 EMI 故障的辐射源

阅读此实用 EMI 故障排除应用指南

观看此 EMI 诊断实用方法在线研讨会

汽车总线 – CAN/CAN FD 触发、解码和分析

当今汽车的技术要求所要求的电子器件和系统比以往更复杂、更敏感。泰克 MDO3000 是六合一仪器，旨在帮助应对这些先进技术的测试和验证挑战。现在一台仪器可用于以下用途：

调试和验证 CAN FD、CAN、LIN 和 FlexRay
混合动力/电动车辆的大功率测试
验证车载无线系统
新器件评估（MEMS 传感器、LED 驱动器、LED

观看此 CAN/CAN FD 协议解决方案视频

详细了解我们的汽车解决方案

产品技术资料	软件包 / 软件选件	描述	配置和报价

低压差分探头
产品技术资料链接	探头	描述	配置和报价
查看产品技术资料	ADA400A	放大器，差分；微伏，差分 - 可追溯校准标准证明	配置和报价
查看产品技术资料	TDP1500	差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI	配置和报价
查看产品技术资料	TDP3500	差分探头：3.5 GHz，5X，+/- 2V，TekVPI	配置和报价

低压探头：单端
产品技术资料链接	探头	描述	配置和报价
查看产品技术资料	TAP1500	有源探头：1.5 GHz，10X，单端，TekVPI	配置和报价
查看产品技术资料	TAP2500	有源探头：2.5 GHz，10X，单端，TekVPI	配置和报价
查看产品技术资料	TAP3500	有源探头：3.5 GHz，10X，单端，TekVPI	配置和报价

无源探头
产品技术资料链接	探头	描述	配置和报价
查看产品技术资料	TPP0100	无源探头：100 MHz，10X，BNC	配置和报价
查看产品技术资料	TPP0200	无源探头：200 MHz，10X，BNC	配置和报价
查看产品技术资料	TPP0250	无源探头：250 MHz，10X，TekVPI	配置和报价
查看产品技术资料	TPP0500B	无源探头：500 MHz，10X，TekVPI	配置和报价
查看产品技术资料	TPP0502	无源探头：500 MHz，2X，TekVPI	配置和报价
查看产品技术资料	TPP1000	无源探头：1 GHz，10X，TekVPI	配置和报价

电流探头
产品技术资料链接	探头	描述	配置和报价
查看产品技术资料	A621	电流探头：50 kHz，10 mA 至 2000 A，AC，BNC	配置和报价
查看产品技术资料	A622	电流探头：100 kHz，10 mA 至 100 A，AC/DC，BNC	配置和报价
查看产品技术资料	TCP0020	探头，AC/DC 电流；20 安培，50 MHz 带宽，TekVPI 接口 - 可溯源的校准证明	配置和报价
查看产品技术资料	TCP0030A	探头，AC/DC 电流；30 安培 DC，DC 至 120MHZ；带 TekVPI 接口，可追溯校准标准证明	配置和报价
查看产品技术资料	TCP0150	电流探头：20 MHz，5 mA 至 212 A，AC/DC，TekVPI	配置和报价
查看产品技术资料	TCP303	探头，AC/DC 电流；DC-15MHZ，150A DC - 可追溯校准标准证明	配置和报价
查看产品技术资料	TCP305A	探头，AC/DC 电流；50 安培 DC，DC-50MHZ，可追溯校准标准证明	配置和报价
查看产品技术资料	TCP312A	探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明	配置和报价
查看产品技术资料	TCP404XL	探头，AC/DC 电流；DC-2MHZ，500A DC，750A DC 随占空比降额，可追溯校准标准证明	配置和报价

逻辑分析仪探头
产品技术资料链接	探头	描述	配置和报价
	P6316	MSO 探头；16 通道通用探头	配置和报价

高压单端探头
产品技术资料链接	探头	描述	配置和报价
查看产品技术资料	TPP0850	高压探头：800 MHz，50X，2.5 kV，单端，TekVPI	配置和报价

高压差分探头
产品技术资料链接	探头	描述	配置和报价
查看产品技术资料	TDP0500	差分探头：500 MHz，5X/50X，+/- 42V，TekVPI	配置和报价
查看产品技术资料	TDP1000	差分探头：1 GHz，5X/50X，+/- 42V，TekVPI	配置和报价
查看产品技术资料	THDP0100	差分探头；100 MHZ TekVPI 差分高压探头	配置和报价
查看产品技术资料	THDP0200	差分探头；200 MHZ TekVPI 差分高压探头	配置和报价
查看产品技术资料	TMDP0200	差分探头；200 MHZ TekVPI 差分中压探头；TMPD0200	配置和报价
