AWG5200 任意波形发生器

AWG5200 任意波形发生器可满足苛刻的信号生成需求，具有高信号保真度，能够通过多单元同步组合扩展至多达 32 个或更多通道。非常适用于高级研究、电子测试和雷达、复杂电磁环境系统设计和测试。

选择要配置/报价的型号

产品技术资料手册下载

内存

2 Gs/通道

通道数

多达 8 个

垂直分辨率

16 位

采样率

1.5 Ks/s - 5 Gs/s
（10 GS/s 内插）

AWG5200 任意波形发生器

构建多发射极射频信号环境变得非常简单

近年来，随着满足雷达和通信一体化的研究，泰克在当前任意波形发生器安装了一个特定波形创建插件，使工程师能够为许多特定的应用创建特定的射频环境。

支持的应用包括模拟仿真 EW 监测的实际的无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO。

任意波形发生器的环境插件

新环境插件的功能包括：

能够创建多个场景并在一次编译中分配到不同的 AWG 通道。用户最多可以创建 50 个场景。
场景由各个独立的射频发射极信号组成，每个场景用户最多可以定义 100 个发射极

更低的噪声。更清晰的信号。

AWG5200 任意波形发生器以高性价比提供业界优异的采样率和垂直分辨率组合。能够基于准确的无噪声信号和 5 GS/s 16 位性能（可直接生成高达 6 GHz 的信号）创建真实环境。

AWG5200 技术演示

特点

16 位的 DAC 分辨率
5 GS/s 采样率
超低的本底噪声
可扩展、灵活、经济实惠的任意波形发生器。

可扩展、灵活、经济实惠的任意波形发生器。

在任何设置下高效扩展，每个单元最多 8 个通道，每通道成本低并提供多设备同步。完全集成式平台可以实现更快速的波形加载和更清晰的射频性能。

特点

同时使用多达 8 个模拟通道、32 个数字通道和 4 个标志
多达 8 个独立通道，多设备同步
超低的本底噪声
智能且价格低廉，每通道的基本价格低

借助任意波形发生器联机或脱机创建波形。

SourceXpress 环境在 PC 上运行，模拟 AWG5200 的原有固件。配合插件工作时，您可以在插件之间轻松又方便地切换。插件简化了生成复杂射频环境信号和调制雷达脉冲的过程，帮助您更快地迭代设计。

特点

雷达、射频、OFDM 插件
在PC上模拟AWG
即使无法访问 AWG，也可以创建波形
远程控制 AWG

简化测试设置。

AWG5200 任意波形发生器旨在简化您的测试设置。首先，它是一款即用型解决方案，可简化或替换您当前的复杂信号生成设置。它向下兼容其他泰克信号发生器，让您无需重新学习设置过程。最后，它支持通过 Matlab 脚本实现自动化测试，可简化端到端设置。

特点

AWG 向后兼容性
使用 Matlab 命令创建波形
数字上变频，动态范围宽，输出功率提供类似 VSG 的功能

型号	模拟通道	垂直分辨率	模拟带宽	输出频率	最大采样率	报价	配置和报价
AWG5202	2	16 位	2 GHz（在 -3 dB x 的情况下）	直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和报价
AWG5204	4	16 位	2 GHz（在 -3 dB x 的情况下）	直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和报价
AWG5208	8	16 位	2 GHz（在 -3 dB x 的条件下）	直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和报价

型号	模拟通道	垂直分辨率	模拟带宽	输出频率	最大采样率	报价	配置和报价
AWG5202	2	16 位	2 GHz（在 -3 dB x 的情况下）	直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和报价
AWG5204	4	16 位	2 GHz（在 -3 dB x 的情况下）	直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和报价
AWG5208	8	16 位	2 GHz（在 -3 dB x 的条件下）	直接直流输出：1.5Vp-p 差分 /// 直接交流输出：-17 至 -5 dBm 单端，BW 10MHz 至 2GHz（标准）/// 交流安培输出：-85 至 +10 dBm 单端，BW 10MHz 至 2GHz（可选）	1.5 KS/s – 10 GS/s (4 GHz)	-	配置和报价

用于雷达设计的真实实时信号。

使用灵活、精确的测试创建、验证和检测雷达组件，同时简化波形设计。 AWG5200 提供 16 位 DAC 分辨率、低噪声 (SFDR)、高保真度信号，并通过插值复制复杂信号。此外，它还支持使用数字上变频来偏移中心频率。

军队/政府宣传册视频

特点

雷达、射频通用和预补偿插件
生成复杂的真实测试信号，具有出色的杂散性能
通过长信号、播放和流处理生成复杂的射频环境
每个仪器最多 8 个紧密同步的通道，或一起同步多个仪器以获得更多通道数

为 EW 采用独立同步通道，结果更佳，压力更小。

采用 8 个独立同步通道，生成复杂的射频环境。充分利用长信号和播放功能，同时减少设计和构建设置的时间、压力和成本。使用 16 位 DAC、低噪音本底 (SFDR)、高保真度信号、更多通道和更高可扩展性以及低触发-输出延迟来模拟真实环境。

军队/政府宣传册视频

特点

借助 AWG5000 向后兼容性，快速更新现有代码
生成复杂的真实测试信号，具有出色的杂散性能
OFDM、RF Generic 和 RADAR 插件

排除噪声，专注于您的量子研究。

量子计算研究人员和开发人员可以减少用于迭代设计的时间，降低扩展实验成本，并创建清晰而稳定的波形，以实现突破。 8 个紧密同步的独立通道提供采样内存和带宽，从而产生具有低噪声 (SFDR) 的可靠控制源，实现业界最清晰的信号。

《量子计算》白皮书

在线研讨会

特点

在触发和波形播放之间实现最短时间
使用可通过编程方式更改的内置排序器运行多个量子实验
最多可同时使用 8 个模拟通道、32 个数字通道和 4 个标志
紧密同步，无串扰

测试关键可靠性。

汽车、工业和高能物理学中的高速数据速率传输正在推动低低压差分信号 (LVDS) 的发展。对于这些应用，LVDS 测试需要强大的信号生成功能，以测试从研发到生产期间的压力。使用配备码型发生器和脉冲插件的泰克 AWG5200 和 AWG7000 系列任意波形发生器，可以生成已知良好的信号，包括所需的通道数和数据速率，以全面测试 LVDS 协议和接收机余量。

AWG 的 LVDS 和其他码型发生器应用

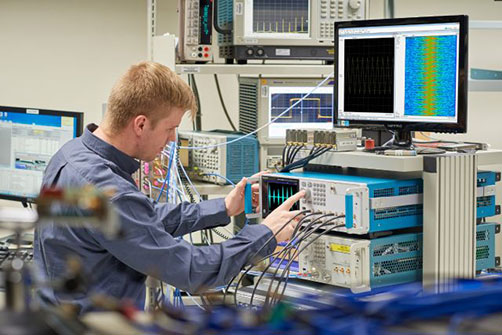

在您的领域实现创新，经济实惠。

借助快速、低压力的设置，将复杂的前沿学术研究提升到更高水平。迭代设计，同时以低成本实现更精确和可轻松扩展的实验。所有这些都得益于每个单元 8 个已同步的独立通道和一个完全集成式平台，可以实现更快的波形加载和更清晰的射频性能。

高级研究手册

DAC 白皮书

特点

使用相同数量的通道和减半的仪器经济地扩大实验规模
多达 32 个数字通道，可灵活触发更多测试设备
16 位 DAC 分辨率，低噪音本底和出色的杂散性能
通过高级预补偿插件去除测试设置所增加的负面效果

使用 AWG 插件生成复杂信号 – 免费

这些插件可以安装在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。

AWG 插件
码型发生器（用于 LVDS 和其他差分或单端数字信号码型生成）每台仪器以 5GS/s的速度创建、编辑和分配多达 8 个模拟通道和 32 个数字标记通道的数字码型导入 .txt 和 .cvs 文件	1	下载软件
脉冲发生器（应用：LVDS、数字转换器的定时、LiDAR）为非射频应用创建脉冲和脉冲突发	1	下载软件

AWG 插件

码型发生器（用于 LVDS 和其他差分或单端数字信号码型生成）

每台仪器以 5GS/s的速度创建、编辑和分配多达 8 个模拟通道和 32 个数字标记通道的数字码型
导入 .txt 和 .cvs 文件

下载软件

脉冲发生器（应用：LVDS、数字转换器的定时、LiDAR）

为非射频应用创建脉冲和脉冲突发

下载软件

使用 AWG 插件生成复杂信号 - 免费试用 30 天

请使用试用许可证来尝试这些功能。（所有试用均为浮动许可。）

这些插件可以安装在 AWG5200 系列、AWG70000 系列和 SourceXpress PC 平台上。

节点锁定许可让您应用到新 PC 三次。浮动许可允许选定用户管理各个许可证。

AWG 插件
环境波形创建插件支持针对模拟/仿真 EW 监测的任何实际无线场景/环境、带有干扰信号的雷达接收机以及相控阵列天线和 MIMO 等应用创建特定射频环境。	1	下载软件
	2	启用试用许可证
	3	索取 ENVFL-SS01 报价（浮动许可）
	3	索取 ENVNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
Generic Precompensation 创建可以应用于波形的校正系数，以获得平坦的频率和线性相位响应。	1	下载软件
	2	启用试用许可证
	3	索取 PRECOMFL-SS01 报价（浮动许可）
	3	索取 PRECOMNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
高速串行允许为全面的和可重复的设计验证、裕量/检定和一致性测试创建所需的准确波形。	1	下载软件
	2	启用试用许可证
	3	索取 HSSFL-SS01 报价（浮动许可）
	3	索取 HSSNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
多音调和线性调频通过选择起始和截止频率设置凹槽频率。生成线性调频时，通过扫描时间和扫描频率设置高到低或低到高扫频并定义线性调频特征。	1	下载软件
	2	启用试用许可证
	3	索取 MTONEFL-SS01 报价（浮动许可）
	3	索取 MTONENL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
OFDM 插件使用前置码、包头和净荷配置和创建完整的多个可定义的 OFDM 帧为符合各种无线标准（如 Wi-Fi、WiMAX）的标准帧使用预置，或使用副载波调制格式（包括 BPSK、QPSK、QAM（16、32、64、256、512、1024）和 8-PSK）定义您自己的标准添加损耗，定义跳频和选通噪声，模拟实际接收机测试环境	1	下载软件
	2	启用试用许可证
	3	索取 OFDMFL-SS01 报价（浮动许可）
	3	索取 OFDMNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
光插件使用单独配置的基带数据，轻松确定和生成复杂的双偏振调制方式。使用各种预先确定的调制方式定义光波形，如 BPSK、QPSK、OQPSK、OOK、NRZ、高达 8 PAM 及高达 QAM1024 – 包括 QAM8。	1	下载软件
	2	启用试用许可证
	3	索取 OPTICALFL-SS01 报价（浮动许可）
	3	索取 OPTICALNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
雷达创建多个脉冲和脉冲组，模拟多标靶回波和天线扫描从各种脉冲内调制（LFM、Barker、分段 LFM、非线性 LFM 等）中进行选择使用不同光束模拟天线扫描在频率和相位方面定义外部脉冲跳跃模式	1	下载软件
	2	启用试用许可证
	3	索取 RADARFL-SS01 报价（浮动许可）
	3	索取 RADARNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
RF Generic 提供高级功能以合成数字调制的基带、IF 和 RF/微波信号，支持多种调制方案。	1	下载软件
	2	启用试用许可证
	3	索取 RFGENFL-SS01 报价（浮动许可）
	3	索取 RFGENNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
S 参数将提取的 S 参数直接应用到任意波形，实现精确的通道或设备仿真。 S 参数文件可以使用矢量网络分析仪来生成，然后与基本模式卷积以重新创建通道特性。通过应用逆向过滤，可从系统中有效地反嵌通道的影响。 S 参数插件还在高速串行插件中启用了 ISI 功能。	1	此功能内置于某些插件中，需要许可才能使用
	2	启用试用许可证
	3	索取 SPARAFL-SS01 报价（浮动许可）
	3	索取 SPARANL-SS01 报价（节点锁定许可）
	4	下载产品技术资料
扩频时钟 (SSC) 允许向 SSC 调制添加精确控制的配置文件、扩展、偏差以及 df/dt。它支持可以添加到基本模式的三角波、正弦波和用户定义的扩频方案。	1	此功能内置于高速串行和光插件中，只需要许可即可在任一插件中使用。
	2	启用试用许可证
	3	索取 SSCFL-SS01 报价（浮动许可）
	3	索取 SSCNL-SS01 报价（节点锁定许可）
	4	下载产品技术资料

软件包 / 软件选件	描述
SourceXpress 软件 - V7.1	SourceXpress 是一种允许用户远程控制多台 AWG70000 或 AWG5200 系列仪器的软件应用程序。 SourceXpress 还是用于软件插件的 PC 平台。
