DPO70000SX ATI 高性能示波器
DPO70000SX ATI 高性能示波器能够准确地捕获高速信号行为，在业界享誉盛名，可帮助您证明、验证和检定您的新一代设计。捕获可达 70 GHz 的信号并保证低噪声和高保真度，从而确保准确地测量您的信号的真实特征。
带宽
13 GHz - 70 GHz
记录长度
多达 1G 点
模拟通道
1 至 16
采样率
高达 200 GS/s
信号完整性非常高。
ATI 技术处于信号保真度的前沿，可最大限度地减少噪声，为您的新一代设计提供非常准确的测量结果。
特点
- 低噪声 ATI 结构
- 高性能触发系统可隔离信号缺陷
- 严格的定时精度
- 精确的时基精度
- 通道间时滞/定时
- 多台设备系统定时精度和稳定性
- 使用 DPO7OE1/DPO7OE2 光探头进行低噪声光学测量
灵活、多功能、可扩展。
创新的 UltraSync 架构提供配置灵活性，让您可以轻松添加采集通道并保持通道间定时精度。
特点
- 单独部署设备
- 轻松地聚合为一个多台设备系统
- 快速重新配置系统
- 使用 DPO7OE1/DPO7OE2 探头配置多达 16 个同步光采集通道
- 使用我们的 Python 驱动程序包实现测试自动化
测量和分析工具可让您随时了解信号状况。
DPO70000SX 的应用支持包提供验证和证明您的最新设计所需的自动化一致性测试工具、富有洞察力的调试工具和广泛的信号连接选项。
特点
- DPOJET：全面而又灵活的测量工具
- SDLA：功能强大而且全面的工具，用于分析和补偿串行数据链路中的信号影响
- 简单而广泛的 PAM4 分析 – 无需外部 CR
- 支持全套 Gen1-6+ 高速串行标准
- 自动化一致性测试确保提供完整、可靠且可重复的结果
- 功能强大的调试工具可迅速发现/解决设计挑战
专有技术。立即了解。
泰克应用工程团队在现场提供测量连接、示波器操作和分析工具见解方面的专家级支持。在您的实验室或生产过程中，从引进到采用再到整合高度复杂的测量流程，我们随时为您提供帮助。
特点
- 多级服务，包括提供全面保护的金级服务
- 获取安装帮助、培训和问题解决支持
- 全球技术支持中心提供对中央知识库的实时访问
| 型号 | 说明 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 报价 | 配置和报价 |
|---|---|---|---|---|---|---|---|
| DPS75904SX | 双单元系统 |
59 GHz | 200 GS/s, 100 GS/s | 62.5M点 - 1G点 | 双通道为 59 GHz, 四通道为 33 GHz | - | 配置和报价 |
| DPS73308SX | 双单元系统 |
33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示） | - | 配置和报价 |
| DPS75004SX | 双单元系统 |
50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 下为 2，33 GHz 下为 4 | - | 配置和报价 |
| DPS77004SX | 双单元系统 |
70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 2，33 GHz 下为 4 | - | 配置和报价 |
| DPO72004SX | Single-unit |
20 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 20 GHz, 4 at 20 GHz |
- | 配置和报价 |
| DPO72504SX | Single-unit |
25 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 25 GHz, 4 at 23 GHz |
- | 配置和报价 |
| DPO72304SX | 单台设备 |
23 GHz | 100 GS/s，50 GS/s | 62.5M 点 - 1G 点 | 2 通道为 23 GHz，4 通道为 23 GHz | - | 配置和报价 |
| DPO77002SX | 单台设备 |
70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 1，33 GHz 下为 2 | - | 配置和报价 |
| DPO73304SX | 单台设备 |
33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 2，23 GHz 时为 4 | - | 配置和报价 |
| DPO71604SX | Single-unit |
16 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 16 GHz, 4 at 16 GHz |
- | 配置和报价 |
| DPO71304SX | Single-unit |
13 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 13 GHz, 4 at 13 GHz |
- | 配置和报价 |
| DPO75002SX | 单台设备 |
50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 时为 1，33 GHz 时为 2 | - | 配置和报价 |
| DPO75902SX | 单台设备 |
59 GHz |
200 GS/s, 100 GS/s |
62.5M点 - 1G点 |
单通道为 59 GHz, 双通道为 33 GHz |
- | 配置和报价 |
| 型号 | 说明 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 报价 | 配置和报价 |
|---|---|---|---|---|---|---|---|
| DPS75904SX | 双单元系统 |
59 GHz | 200 GS/s, 100 GS/s | 62.5M点 - 1G点 | 双通道为 59 GHz, 四通道为 33 GHz | - | 配置和报价 |
| DPS73308SX | 双单元系统 |
33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示） | - | 配置和报价 |
| DPS75004SX | 双单元系统 |
50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 下为 2，33 GHz 下为 4 | - | 配置和报价 |
| DPS77004SX | 双单元系统 |
70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 2，33 GHz 下为 4 | - | 配置和报价 |
| DPO72004SX | Single-unit |
20 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 20 GHz, 4 at 20 GHz |
- | 配置和报价 |
| DPO72504SX | Single-unit |
25 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 25 GHz, 4 at 23 GHz |
- | 配置和报价 |
| DPO72304SX | 单台设备 |
23 GHz | 100 GS/s，50 GS/s | 62.5M 点 - 1G 点 | 2 通道为 23 GHz，4 通道为 23 GHz | - | 配置和报价 |
| DPO77002SX | 单台设备 |
70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 1，33 GHz 下为 2 | - | 配置和报价 |
| DPO73304SX | 单台设备 |
33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 2，23 GHz 时为 4 | - | 配置和报价 |
| DPO71604SX | Single-unit |
16 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 16 GHz, 4 at 16 GHz |
- | 配置和报价 |
| DPO71304SX | Single-unit |
13 GHz |
100 GS/s, 50 GS/s |
62.5M points - 1G points |
2 at 13 GHz, 4 at 13 GHz |
- | 配置和报价 |
| DPO75002SX | 单台设备 |
50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 时为 1，33 GHz 时为 2 | - | 配置和报价 |
| DPO75902SX | 单台设备 |
59 GHz |
200 GS/s, 100 GS/s |
62.5M点 - 1G点 |
单通道为 59 GHz, 双通道为 33 GHz |
- | 配置和报价 |

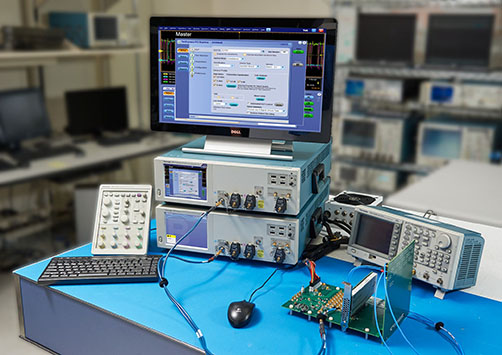

高速串行通信
希望按照现行和新兴标准测量并缩短产品上市时间？我们可以帮助您。泰克有数十年的标准委员会经验，并致力于创建优秀的软件包，通过引进和采用先进标准为您提供支持。
特点
- 适用于 PCIe、SATA/SAS、USB Type-C、Thunderbolt Type-C 以及 DisplayPort Type-C、HDMI、DDR、LPDDR 和 MIPI 的一致性测试和调试
- 硬件串行触发 8b/10b 数据、64b/66b 数据和 NRZ 位码型到 14.1 Gbps 以进行诊断和调试工作

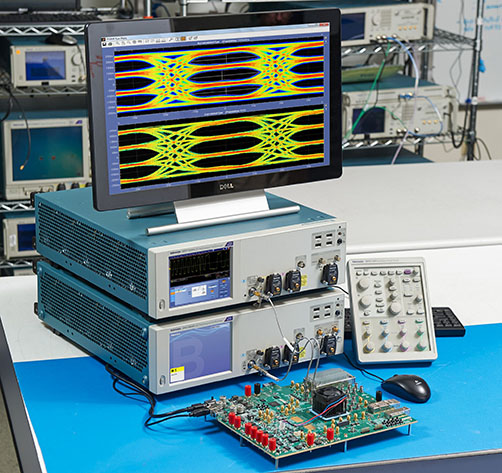

数据通信
针对 100G 和 400G 标准的全面 Tx 和 Rx 测试支持，外加针对 NRZ 和 PAM4 信号传递的测试指导，让您的团队可以顺利地应对下一波数据通信技术。
特点
- 对复杂 100G 链路培训序列的调试
- 检定 PAM4 和 NRZ 信号
- 执行 IEEE 和 OIF-CEI 合格测量
- 同时支持光学测量和电气测量

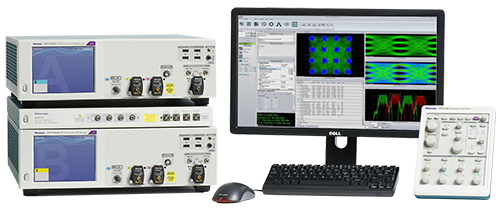

相干光通信
准备好利用 DPO70000SX 系列示波器的可扩展架构和低噪声性能，解决 400G 和 1 Tb 长途通信系统工作的问题。
特点
- 相干光调制：通过支持双偏振、多电平信号和自动偏置控制，轻松调制复杂信号
- 相干光分析：借助支持各种定制的分析工具进行快速且可重复的复杂调制测量
- 新的 ArmA,TrigB 功能支持精确控制“再循环回路”测试的采集时序

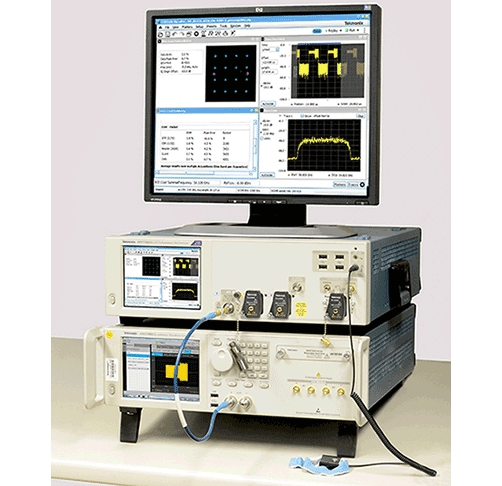

宽带射频
利用超宽带宽、更方便的信号连接，以及执行射频信号行为的开放式在线和离线分析的灵活性，更快地收集宽带射频研究数据。
特点
- 市场上一款具有射频包络触发功能的宽带示波器
- SignalVu 频谱分析软件包提供强大的脉冲分析和解调工具
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P7504 | 4 GHz TRIMODE 差分探头 | 配置和报价 |
| 查看产品技术资料 | P7506 | 6 GHz TRIMODE 差分探头 | 配置和报价 |
| 查看产品技术资料 | P7508 | 8GHz TRIMODE 差分探头 | 配置和报价 |
| 查看产品技术资料 | P7513A | 13GHz TRIMODE 差分探头 | 配置和报价 |
| 查看产品技术资料 | P7516 | TRIMODE 差分探头。 产品附带可追溯校准标准证明。 | 配置和报价 |
| 查看产品技术资料 | P7520A | TriMode 差分探头 | 配置和报价 |
| 查看产品技术资料 | P7625 | 25 GHz 低噪 TRIMODE 探头，与附件同箱 | 配置和报价 |
| 查看产品技术资料 | P7633 | 33 GHz 低噪 TRIMODE 探头，与附件同箱 | 配置和报价 |
| 查看产品技术资料 | P7708 | 8 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 | 配置和报价 |
| 查看产品技术资料 | P7713 | 13 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | 配置和报价 |
| 查看产品技术资料 | P7716 | 16 GHz TriMode 探头，采用 TekFlex 连接器技术、TekConnect 接口 | 配置和报价 |
| 查看产品技术资料 | P7720 | 20 GHz TriMode 探头，采用 TekFlex 连接器技术，带有 TekConnect 接口 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P2221 | 无源探头：200 MHz，1X/10X，BNC | 配置和报价 |
| 查看产品技术资料 | P3010 | 探头，无源；100MHz，10X，带读数，适用于 TDS3000 系列 | 配置和报价 |
| 查看产品技术资料 | P5050B | 无源探头；10X 500 MHZ 无源电压探头；带盖 BNC | 配置和报价 |
| 查看产品技术资料 | P6101B | 探头，无源；15 MHz，1X | 配置和报价 |
| 查看产品技术资料 | P6139B | 无源探头：500 MHz，10X，BNC | 配置和报价 |
| 查看产品技术资料 | TPP0100 | 无源探头：100 MHz，10X，BNC | 配置和报价 |
| 查看产品技术资料 | TPP0200 | 无源探头：200 MHz，10X，BNC | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | A622 | 电流探头：100 kHz，10 mA 至 100 A，AC/DC，BNC | 配置和报价 |
| 查看产品技术资料 | CT1 | 电流 XMFR；1GHZ 12A 带探头 - 一致性声明 | 配置和报价 |
| 查看产品技术资料 | CT2 | 电流 XMFR；200MHZ 36A 带探头 - 本产品包含一致性声明 | 配置和报价 |
| 查看产品技术资料 | CT6 | CT6 探头；电流探头，高频/小体积 - 可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | P6021A | 探头，AC 电流；250 安培 AC，60 MHz，5 FT 带长期安全控制 | 配置和报价 |
| 查看产品技术资料 | P6022 | 电流探头：120 MHz，1 mA 至 3 A，AC，BNC | 配置和报价 |
| 查看产品技术资料 | TCP2020 | 电流探头，DC 耦合，50 MHZ 带宽，20 A，BNC 接口 | 配置和报价 |
| 查看产品技术资料 | TCP303 | 探头，AC/DC 电流；DC-15MHZ，150A DC - 可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCP305A | 探头，AC/DC 电流；50 安培 DC，DC-50MHZ，可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCP312A | 探头，AC/DC 电流；30 安培 DC，DC-100MHZ，可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCP404XL | 探头，AC/DC 电流；DC-2MHZ，500A DC，750A DC 随占空比降额，可追溯校准标准证明 | 配置和报价 |
| 查看产品技术资料 | TCPA300 | 电流探头：100 MHz，放大器（需要探头） | 配置和报价 |
| 查看产品技术资料 | TCPA400 | 电流探头：50 MHz，放大器（需要探头） | 配置和报价 |
| 查看产品技术资料 | TRCP0300 | 电流探头：30 MHz，250 mA 至 300 A，仅交流，BNC 接口 | 配置和报价 |
| 查看产品技术资料 | TRCP0600 | 电流探头：30 MHz，500 mA 至 600 A，仅交流，BNC 接口 | 配置和报价 |
| 查看产品技术资料 | TRCP3000 | 电流探头：16 MHz，500 mA 至 3000 A，仅交流，BNC 接口 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P5100A | 高压探头：500 MHz，100X，2.5 kV，单端，BNC | 配置和报价 |
| P5122 | 高压探头：200 MHz，100X，1 kVRMS CAT II，单端，BNC，安全控制 | 配置和报价 | |
| P5150 | 高压探头；50X，500 MHZ，2.5 kV | 配置和报价 | |
| P6015A | 高压探头；75MHZ，40KV，1000X 10 FT - 可追溯校准标准证明 | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | P5200A | 高压探头：50 MHz，50X/500X，1.3 kV，差分，BNC | 配置和报价 |
| 产品技术资料链接 | 探头 | 描述 | 配置和报价 |
|---|---|---|---|
| 查看产品技术资料 | DPO7OE1 | 33 GHz，单模/多模，光探头，适用于 MSO/DPO70000 实时示波器。 波长范围：750nm - 1650nm | 配置和报价 |
| 查看产品技术资料 | DPO7OE2 | 59 GHz，单模，光探头，适用于 MSO/DPO70000 实时示波器。波长范围：1200nm - 1650nm | 配置和报价 |
附件
119-9725-00
产品技术资料
描述
视图 产品技术资料
附加 AC/DC 电源
附件
DPO7AFP
产品技术资料
描述
视图 产品技术资料
辅助前面板
附件
DPO7RFC1
产品技术资料
描述
相位匹配电缆对，67 GHz，1.85mm，公头至公头，24
附件
DPO7RFC2
产品技术资料
描述
稳定相位同轴电缆，67 GHz，1.85mm，公头至公头，24
附件
DPO7RFC3
产品技术资料
描述
稳定相位同轴电缆，67 GHz，1.85mm，公头至公头，36
附件
DPO7RFK1
产品技术资料
描述
RF 衰减器套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，67 GHz，1.85mm
附件
DPO7RFK2
产品技术资料
描述
RF 信号路径套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，每套 1 个 V(m)-V(m)、V(m)-K(f)、V(f)-K(m)、V(f)-K(f) 适配器，(1) DC 块，67 GHz，1.85mm
附件
DPO7RFK3
产品技术资料
描述
RF 通道时序相差校正套件；(1) 精密电源分路器，DC 至 65 GHz，1.85mm，母头 x 3，(1) V(m)-V(m) 适配器，67 GHz，1.85mm
附件
DPO7USYNC1M
产品技术资料
描述
视图 产品技术资料
DPO70000SX 多单元同步电缆；1 米长
附件
DPO7USYNC2M
产品技术资料
描述
视图 产品技术资料
DPO70000SX 多单元同步电缆；2 米长
附件
Opt. SSD
产品技术资料
描述
视图 产品技术资料
增加固态硬盘
| 产品技术资料 | 附件 | 描述 |
|---|---|---|
| 119-9725-00 | 附加 AC/DC 电源 |
|
| DPO7AFP | 辅助前面板 | |
| 视图 产品技术资料 | DPO7RFC1 | 相位匹配电缆对，67 GHz，1.85mm，公头至公头，24 |
| 视图 产品技术资料 | DPO7RFC2 | 稳定相位同轴电缆，67 GHz，1.85mm，公头至公头，24 |
| 视图 产品技术资料 | DPO7RFC3 | 稳定相位同轴电缆，67 GHz，1.85mm，公头至公头，36 |
| 视图 产品技术资料 | DPO7RFK1 | RF 衰减器套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，67 GHz，1.85mm |
| 视图 产品技术资料 | DPO7RFK2 | RF 信号路径套件；每套 1 个 3dB、6dB、10dB、20dB 衰减，每套 1 个 V(m)-V(m)、V(m)-K(f)、V(f)-K(m)、V(f)-K(f) 适配器，(1) DC 块，67 GHz，1.85mm |
| 视图 产品技术资料 | DPO7RFK3 | RF 通道时序相差校正套件；(1) 精密电源分路器，DC 至 65 GHz，1.85mm，母头 x 3，(1) V(m)-V(m) 适配器，67 GHz，1.85mm |
| DPO7USYNC1M | DPO70000SX 多单元同步电缆；1 米长 | |
| DPO7USYNC2M | DPO70000SX 多单元同步电缆；2 米长 | |
| Opt. SSD | 增加固态硬盘 |
泰克提供一系列随仪器一起购买的校准和延保计划，让用户仪器能在多年内始终保持良好性能。用户可获得的益处包括：
- OEM 质量维护
- 维修中心服务优先权
- 一系列意外防护、借用计划和其他计划
- 广泛的校准服务级别和选项
请马上购买，避免产生意外停机时间和费用。有关购买仪器时添加服务计划的详情，请向您的销售代表咨询。
保护您的投资，保障设备正常运行
| 服务计划特点 |
泰克保障 （选件 R3、R5） |
金牌服务 （选项 G3、G5） |
|---|---|---|
| 工厂保修期限延长 |
 |
|
| 制造商缺陷防范 |
|
|
| 免费出厂认证校准及维修（如有必要） |
|
|
| 国内免费发货 |
|
|
| 维修中心服务优先权 |
|
|
| 涵盖用户引起的电力过载 (EOS) 和静电放电 (ESD) 损坏 |
|
|
| 借用仪器在 48 小时内发运 |
|
维持精度，获得升级，通过审计
| 校准功能： |
Z540 校准1 |
ISO 17025 合规1 |
ISO 17025 认证 |
|---|---|---|---|
| 拥有校准证书和校准标签，可满足各种审计要求 |
|
|
|
| 固件更新（如果适用），以及安全性和可靠性更新² |
|
|
|
| OEM 测量程序² |
|
|
|
| 测试数据 | 选配 |
|
|
| 保留校准记录 |
|
|
|
| 溯源能力 |
|
|
|
| 不确定性分析 |
|
|
|
| 由 ISO/IEC 认证组织（证书上显示相应徽标）完成独立验证 |
|
| 产品/选项 |
描述 |
|---|---|
| 泰克服务选项 C3 | 3 年校准服务。C3 规定在发货后 3 年内，用户可享受 2 次校准活动。包括可溯源校准或功能检验（适用条件下），适用于推荐的校准。涵盖首次校准外加两年校准服务。 |
| 泰克服务选项 C5 | 5 年校准服务。C5 规定在发货后 5 年内，用户可享受 4 次校准活动。包括可溯源校准或功能检验（适用条件下），适用于推荐的校准。涵盖首次校准外加四年校准服务。 |
1 在特定地区可能为 ISO 9001。
2 标配工厂认证服务。
存在某些限制，详情请参阅计划条款。
需要校准更多仪器？
泰克是所有品牌电子测试和测量设备的领先认证校准服务提供商，为 9,000 多家制造商的 140,000 多种机型提供服务。通过全球范围内的 100 多家实验室，泰克可担任您的全球合作伙伴，以市场价格交付具有 OEM 质量的定制校准计划。泰克提供现场服务、本地上门取件和送货以及其他服务。
