什么是示波器探头？

示波器探头是一种在测试点或信号源 与示波器之间建立物理和电气连接的设备。 根据您的测量需求，这种连接既可以通过一根简单的导线实现， 也可以使用有源差分探头等高精度仪器来完成。从本质上说，探头是一种设备或网络， 用于将信号源与示波器的输入端连接起来。

示波器探头的工作原理

示波器探头在信号源或被测设备 (DUT) 与示波器之间提供高质量的连接。在选择和使用示波器探头时，有许多重要的考虑因素，包括 物理附件、对电路操作产生的影响以及信号传输。

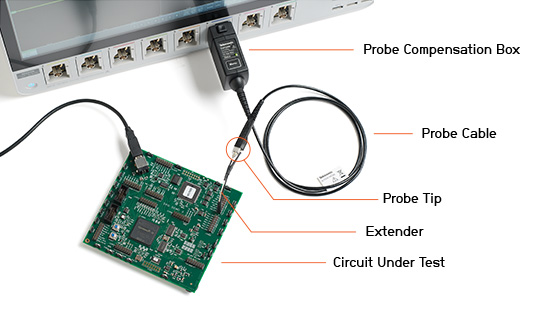

示波器探头的解析

大多数探头至少有一至两米长的电缆。当探头需要在被测电路的 不同测试点之间移动时，探头电缆使得示波器可以稳定地放置在小车或工作台上， 无需随之移动。然而，在某些情况下，探头电缆可能会降低探头的带宽。因此，电缆越长 ，带宽降低也会越多。

大多数探头都有一个带探头端部的探头头部或手柄。探针头部可让您握住探头 同时将端部移至测试点。通常情况下，探头端部是一个弹簧钩， 可以将探头固定在测试点上。

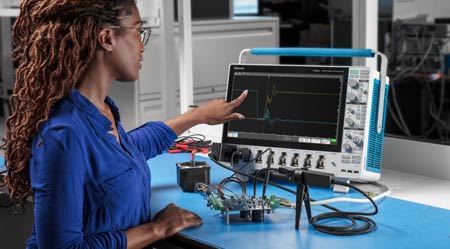

连接探头

将探头与测试点相连接，可以在探头端部与示波器输入端之间构建电气 连接。因此，必须尽量减少探头对被测电路的影响（这种影响通常被称为“负载”）。 同时，保持信号的保真度至关重要，以满足所需的测量需求。若探头不能维持信号的保真度， 或以任何方式改变信号或改变电路的运行方式，示波器将捕捉到 并报告实际信号的失真版本。这种失真可能导致测量不准确。

示波器探头有哪些类型？

示波器探头的类型		描述
	无源电压示波器探头	无源电压探头设计有多种衰减系数（1 倍、10 倍和 100 倍），以便适应不同范围的电压测量需求。10 倍无源探头最为常见，通常随大多数示波器一同提供。
	有源电压示波器探头	有源探头包含或依赖于放大器等有源元件。这些有源设备通常是场效应晶体管 (FET)。有源探头适用于更高带宽的测量，其输入电容通常远低于无源探头。
	差分示波器探头	差分探头使用差分放大器减去两个信号，生成一个差分信号供示波器的一个通道进行测量，从而在更广泛的频率范围内表现出更高的性能。
	高压差分示波器探头	高压探头的最大额定电压可高达 20,000 伏。
	电流示波器探头	电流探头的设计多种多样，而最普遍的设计是感应电磁场的强度，随后将其转化为相应的电压信号，以供示波器进行测量。
	逻辑示波器探头	逻辑探头可对数字信号进行验证和调试。
	光学示波器探头	光学探头通常包含一个光电转换器，可在示波器上查看光学信号。
	隔离示波器探头	隔离探头可进行非接地参考测量或“浮动”测量。泰克产品线提供享誉业界的 CMRR。

卓越的示波器探头

理想的示波器探头应具备以下关键特性：

连接方便快捷

没有一种探头尺寸或配置能够适用于所有情况。因此，为了满足各种应用的物理连接要求， 我们设计了多种不同的探头尺寸和配置。

绝对信号保真度

探头端部出现的信号应当在示波器的输入端得到如实的复现。

零信号源负载

探头无法实现零信号源负载。它至少需要消耗少量的信号电流 才能在示波器的输入端产生信号电压。因此，在使用探头时，预计会有 一些信号源负载。尽管如此，我们的目标始终是选择适合的探头， 以充分减少负载量。

完全抗噪

示波器探头并非完全不受噪声源的影响。在大多数情况下，通过使用屏蔽技术，探头可以在常见的信号电平下 表现出较高的抗噪能力。然而，对于某些低电平信号而言，噪声仍然是一个问题。

在示波器上使用示波器探头

当您在工作台上准备好要测量的设备后，请学习如何使用示波器，包括如何 连接和补偿探头。
