信号发生器和信号源
什么是信号发生器/信号源?
泰克信号发生器(信号源)覆盖多种应用,从复现传感器信号到创建高速串行信号或数字调制的射频信号。每种通用信号发生器都能创建几乎无限的信号:模拟信号或数字信号、理想信号或失真信号、标准信号或自定义信号。从简化接收机测试的、特殊的高速串行数据波形直接合成功能,到激励信号常用的、功能广泛的 任意函数发生器,再到用于模拟和数字应用的灵活射频信号发生器,总有一款泰克信号发生器能够解决您的调试挑战。

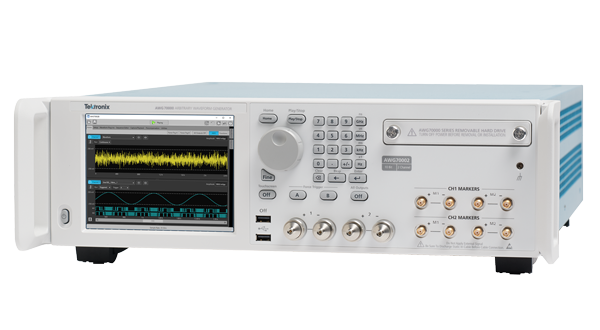

![AWG 70000](/-/media/images/product-categories/signal-generators/awg70000-screen_600x330.png?h=330&iar=0&w=600)
信号发生器/信号源类型
射频信号发生器、函数发生器和任意波形发生器的规格比较
型号 | 通道数 | 垂直分辨率 | 带宽 | 频率 | 采样率 | 记录长度 | 报价 | |
---|---|---|---|---|---|---|---|---|
![]() |

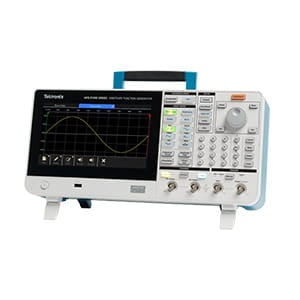

AFG31000系列任意函数发生器 | 1 - 2 | 14 位 | 25 MHz-250 MHz | 25 MHz-250 MHz | 250 MS/s - 2 GS/s | 16 MSa/通道 | US $2,870 配置和报价 |
AFG1022 任意函数发生器 |
2 | 14 位 | 25 MHz | 1 uHz-25 MHz | 125 MS/s | 8k点 | US $1,160 配置和报价 |
|
AFG1062 任意函数发生器 |
2 | 14 位 | 60 MHz | 1 uHz 至 60 MHz | 300 MS/s | 1M 点 | US $1,590 配置和报价 |
|
AFG2000 任意函数发生器 | 1 | 14 位 | 20 MHz | 20 MHz | 250 MS/s | 128k点 | US $2,660 配置和报价 |
|
![]() |
||||||||
AWG5202 任意波形发生器 |
2 | 16 位 | 2 GHz(在 -3 dB x 的条件下) | 直流直接输出:1.5Vp-p 差分 交流直接输出:-17 to -5 dBm 单端,带宽 10MHz to 2GHz(标准) 直流放大输出:-85 to +10 dBm 单端,带宽 10MHz to 2GHz(可选) |
1.5 KS/s – 10 GS/s (4 GHz) | - | 配置和报价 |
|

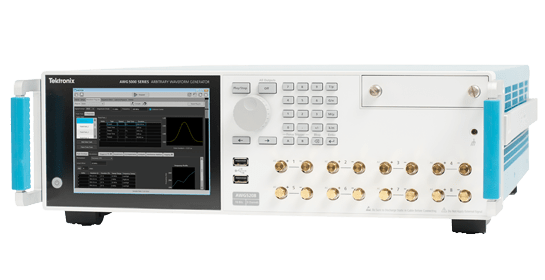

AWG5204 任意波形发生器 |
4 | 16 位 | 2 GHz(在 -3 dB x 的条件下) | 直流直接输出:1.5Vp-p 差分 交流直接输出:-17 to -5 dBm 单端,带宽 10MHz to 2GHz(标准) 直流放大输出:-85 to +10 dBm 单端,带宽 10MHz to 2GHz(可选) |
- | - | 配置和报价 |
|
AWG5208 任意波形发生器 |
8 | 16 位 | 2 GHz(在 -3 dB x 的条件下) | 直流直接输出:1.5Vp-p 差分 交流直接输出:-17 to -5 dBm 单端,带宽 10MHz to 2GHz(标准) 直流放大输出:-85 to +10 dBm 单端,带宽 10MHz to 2GHz(可选) |
- | - | 配置和报价 |
|

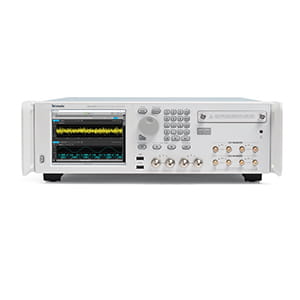

AWG70002B 任意波形发生器 |
2 | 8、9 或 10 位 | 最高13.5 GHz | 10 GHz | 25 GS/s | 2 GS, 16 GS(可选) | 配置和报价 |
|
AWG70001B 任意波形发生器 |
1 | 8、9 或 10 位 | 最高15 GHz | 20 GHz | 50 GS/s | 2 GS, 32 GS(可选) | 配置和报价 |
信号发生器/信号源常见问题
信号发生器有什么用?
信号发生器是一种模拟或数字设备,工程师在测试电路设计时用它来创建电子信号并将其发送到被测设备。信号发生器有多种类型,包括射频信号发生器、函数发生器、任意波形发生器和矢量信号发生器。
信号发生器的工作原理?
信号发生器根据所需频率创建电压波形,并将其施加到被测设备。使用仪器的前面板,操作人员可以轻松设置和调整波形的最重要参数,例如播放速度、振幅和偏移,或添加基本失真或调制。
信号发生器和函数发生器有什么区别?
信号发生器是任何产生电子信号的设备。矢量信号发生器专门使用 QAM、QPSK、FSK、BPSK和OFDM等格式的模拟和数字调制方案生成射频信号。矢量信号发生器通常用于接收机灵敏度测试。
函数发生器通常具有可显示的波形或模式的预设列表。操作人员可以更改波形的参数,例如播放速度、振幅和偏移,或者添加基本失真或调制。
信号发生器有哪些类型?
信号发生器有多种类型,请看下表并了解每种之间的区别。
信号发生器 | 模拟和数字电子信号源的通用名称。 |
函数发生器 | 一种信号发生器,需要正弦波、三角波等常见波形时,通常会使用它 |
任意函数发生器 | 可产生任意编译波形的函数发生器 |
任意波形发生器 | 主要用于生成自定义编译波形,而非预设的普通波形 |
射频信号发生器 | 用于无线应用,通常提供 AM、FM 和 PM 等常规模拟调制 |
(射频)矢量信号发生器 | 支持射频载波上的模拟和矢量调制,用于数字通信应用。 |
