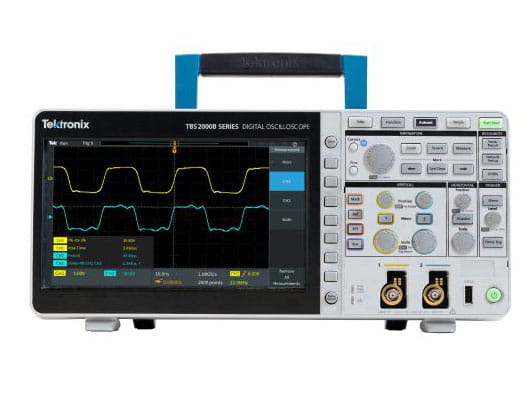

TBS2072B 数字存储示波器

返回产品系列页

索取报价

概述

技术指标

主要特性

2 个模拟通道
70 MHz带宽，高达 2 GS/s采样率
所有通道上 5 M记录长度
5 年保修
具有15 个水平网格的9 英寸WVGA彩色显示器显示信号增加50%
TekVPI 探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位
32 种自动测量和FFT 功能，快速分析波形

重要文档

数字存储示波器

Measurement Data Logging with TekBench Oscilloscope Control Software

示波器分解图

技术数据

除另行说明外，所有技术规格均受保证。除另行说明外，所有技术规范适用于所有型号。

型号概况

	TBS2072	TBS2102	TBS2074	TBS2104
模拟通道	2	2	4	4
带宽	70 MHz	100 MHz	70 MHz	100 MHz
采样率	1 GS/s	1 GS/s	1 GS/s	1 GS/s
记录长度	20 M点	20 M点	20 M点	20 M点

垂直系统模拟通道

硬件带宽限制: 20MHz

输入耦合: DC、AC或GND

输入阻抗: 1 MΩ ± 2 %, 11.5 pF ± 2.5 pF

输入灵敏度范围: 2 mV/Div ~ 5 V/Div

垂直分辨率: 8 位

最大输入电压，1 MΩ: 300 V RMS，峰值≤ ±450 V

采集模式

采样: 采集采样值。
峰值检测: 在所有扫描速度下，捕获最窄 3.5 ns 的毛刺。
平均: 平均包含 2 ~ 512 个波形。
高分辨率: 将一个采集间隔的多个采样平均到一个波形点。
滚动: 在屏幕上从右向左滚动波形，扫描速度小于或等于 40 ms/div (在 20M 记录长度时为 400 ms/div)。

数学模式

所有型号:

Ch 1 - Ch 2

Ch 2 - Ch 1

Ch 1 + Ch 2

Ch 1 X Ch 2

FFT

4通道型号:

Ch 3 - Ch 4

Ch 3 + Ch 4

Ch 4 - Ch 3

Ch 3 X Ch 4

DC均衡: ± (1 mV +0.1 div)

DC增益精度

± 3%, 10 mV/div ~ 5 V/div-

± 4%典型值, 2 mV/div和5 mV/div

DC电压测量精度平均模式

平均16个波形: ±((DC Gain Accuracy) X |reading - (offset - position)| + Offset Accuracy + 0.11 div + 1 mV)
在平均采用相同示波器设置和环境条件采集的≥16个波形时，任意两次平均之间的增量电压: ±(DC增益精度 X |读数| + 0.08 div + 1.4 mV)

垂直位置范围: ±5 格

垂直偏置范围

Volts/Div设置	偏置范围, 1 MΩ
2 mV/div - 200 mV/div	±0.8 V
>200 mV/div - 5 V/div	±20 V

模拟带宽，直流耦合

100 MHz型号：: DC ~ ≥100 MHz，对2 mV/div ~ 5 V/div.
70 MHz型号:: 70 MHz型号: DC ~ ≥70 MHz，对2 mV/div ~ 5 V/div.

共模抑制比(CMRR)，典型值: 60 Hz时100:1，50 MHz正弦波时下降到10:1，每条通道上Volts/div和耦合设置相等。

通道间隔离度

TBS2072, TBS2074	TBS2102, TBS2104
≥100:1，≤70 MHz时	≥100:1，≤100 MHz时

水平系统模拟通道

在最高采样率下捕获的最大持续时间(所有通道): 40 ms

时基范围: 2 ns/格至 100 秒/格

时基时延范围: -15格 ~ 5000 s

时延校正范围: ±100 ns

时基精度: ±25 ppm，在任何 ≥1 ms 间隔上

触发系统

触发模式: 自动触发，正常触发，单次触发

触发释抑范围: 20 ns ~ 8 s

触发类型

边沿: 任意通道上正或负斜率。耦合包括DC、HF抑制、LF抑制和噪声抑制。
脉宽: 在正或负脉冲的宽度>、<、=、≠或落在指定时间周期之内/之外时触发采集。
欠幅脉冲: 在一个脉冲越过一个阈值，但在再次越过第一个阈值前未能越过第二个阈值时触发采集。

触发耦合模拟通道: DC，噪声抑制，高频抑制，低频抑制

灵敏度，边沿类型触发，DC耦合

触发源	灵敏度
模拟输入	0.4格，DC ~ 50 MHz
模拟输入	0.6格，>50 MHz ~ 100 MHz

触发电平范围: 输入通道：从中心屏幕± 4.90格

数据存储

非易失性内存保留时间，典型值: 前面板设置、保存的波形、设置和校准常数没有时间限制。

实时时钟: 可编程时钟用年、月、日、时、分、秒提供时间。

波形测量

光标: 时间、幅度和屏幕。

自动测量: 32项，一次最多可以在屏幕上显示其中6项。测量包括：周期，频率，上升时间，下降时间，正占空比，负占空比，正脉宽，负脉宽，突发宽度，相位，正过冲，负过冲，峰峰值，幅度，高，低，最大值，最小值，中间值，周期中间值，RMS，周期RMS，正脉冲数，负脉冲数，上升沿数，下降沿数，面积，周期面积，延迟FR，延迟FF，延迟FR和延迟RR。

选通: 隔离采集内部发生的具体事件，使用屏幕、在波形光标之间或整个记录长度中获得测量数据。

波形数学

代数: 加、减和乘波形。

FFT: 频谱幅度。把FFT垂直标度设置为线性RMS或dBV RMS，把FFT窗口设置为矩形、Hamming、Hanning或Blackman-Harris。

远程控制软件

LXI网页: LXI Core 2011。内置网页可以遥控水平和垂直标度、触发设置和测量。可以把波形和镜像保存到U盘中。

显示器系统

显示器类型: 9英寸(228 mm)宽屏液晶TFT彩色显示器。

显示器分辨率: 水平800 x 垂直480显示像素(WVGA)。

波形样式: 矢量、可变余辉和无穷大余辉。

格线: 网格，无。

格式: YT 和 XY。

输入/输出端口

USB 2.0高速主控端口: 支持USB海量存储设备、Wi-Fi加密狗，前后面板各一个。

USB 2.0 高速设备端口

设备端口

后面板连接器可以通过USBTMC或GPIB及TEK-USB-488与示波器通信或控制示波器。

兼容的USB-WIFI加密狗

TBS2xxx USBWIFI选项

TEK-USB-WIFI附件

TP-LINK TL-WN823N, Netgear WNA1000M, WNA3100M

LAN 端口（以太网）: RJ-45连接器，支持10/100BASE-T。

探头补偿装置

幅度: 5 V
频率: 1 kHz

Kensington式锁: 后面板安全插槽连接到标准Kensington式锁上。

电源

电源电压: 100 ~ 240 V_AC RMS ±10%

电源频率

45 Hz ~ 65 Hz (90 ~ 264 V)

360 Hz ~ 440 Hz (100 ~ 132 V)

功耗: 最大80 W

物理特点

外观尺寸

TBS2xx2:

高：174.9 mm (6.89英寸)

宽：372.4 mm (14.66英寸)

厚：103.3 mm (4.07英寸)

TBS2xx4:

高：201.5mm (7.93英寸)

宽：412.8 mm (16.25英寸)

厚：128.1 mm (5.04英寸)

重量

TBS2xx2:

2.62 kg (5.8磅)，独立式仪器

5.1 kg (11.2磅)，在包装用于国内运输时。

TBS2xx4:

4.17 kg (9.2磅)，独立式仪器。

7 kg (15.4磅)，在包装用于国内运输时。

冷却间隙: 仪器左侧和后面要求50 mm (2英寸)。

EMC、环境和安全

温度

工作时：: 0 °C ~ +50 °C (+32 ºF ~ 122 ºF)
未工作时：: -40 °C ~ +71 °C (-40 ºF ~ 160 ºF)

湿度

工作时：

高：+30 °C ~ +50 °C，5% ~ 60%相对湿度

低：0 °C ~ +30 °C，5% ~ 95%相对湿度

未工作时：

高：+30 °C ~ +55 °C，5% ~ 60%相对湿度
