吉时利Keithley 2281S系列电池模拟器

估算产品电池的续航能力

使用2281S-20-6内的一个模型为您的产品供电，来确定产品的运行时间。

特点

• 101点模型包含开路电压和内部电阻，以呈现荷电状态函数
• 根据产品所消耗的平均电流决定使用模型
• 它有5种内置的电池模型可供使用

在任何电池放电状态下进行快速、可重复的测试

在任何荷电状态下，比如接近完全放电状态，对电池模拟器进行编程，来了解低电量条件下的产品运行状况和电池的关断电压。

特点

• 编程电池开路电压 (VOC)，且所有其他型号参数将根据开路电压设置调整
• 或者编程荷电状态 (SOC)，且所有型号参数将根据荷电状态设置调整

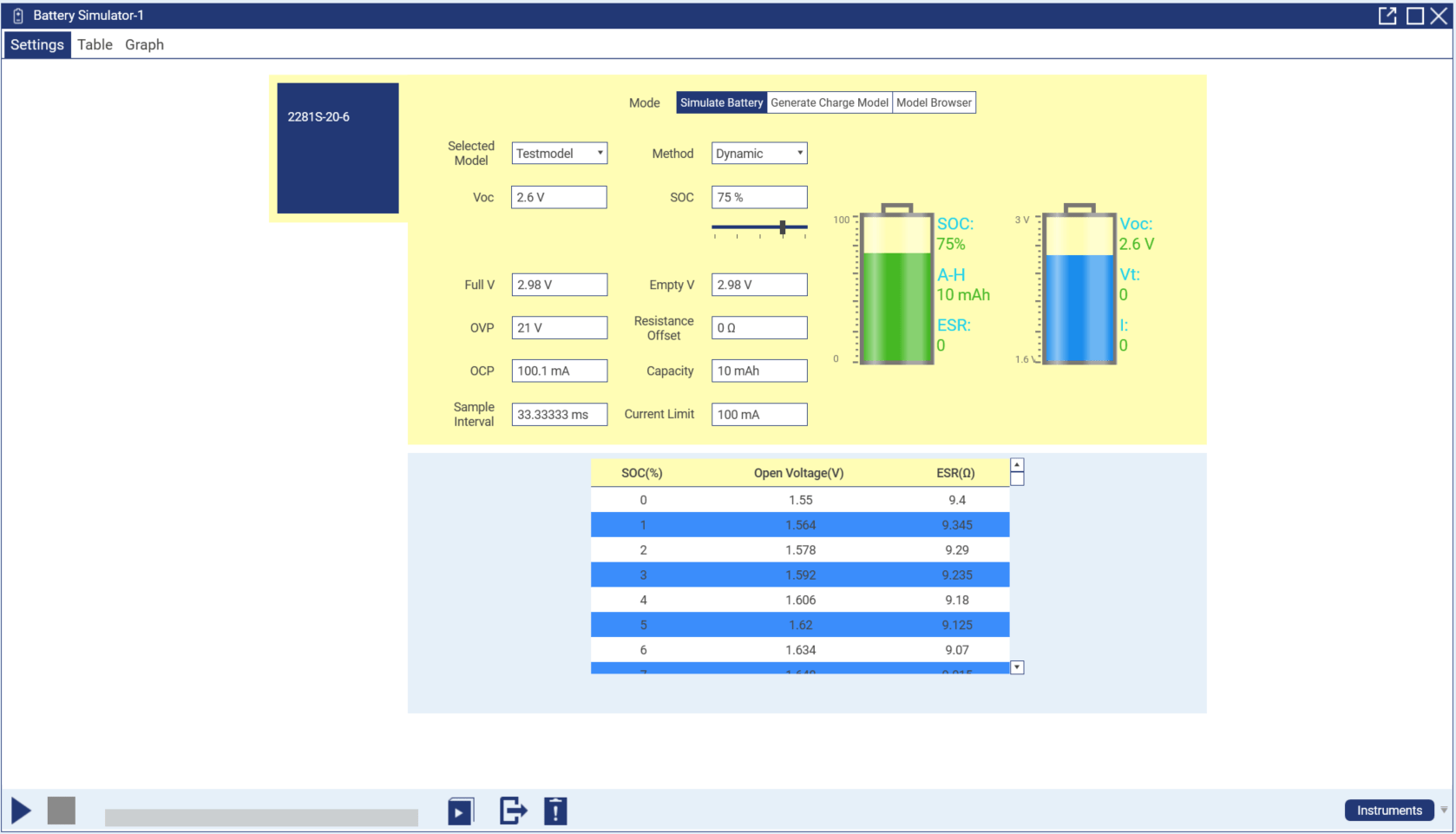

独特的图形用户界面可持续显示电池状态

查看电池模型的关键参数，包括开路电压、内阻、剩余电量和荷电状态。

特点

• 右侧电池图标显示开路电压、测量端电压和负载电流
• 左侧电池图标显示荷电状态、剩余安时容量和内阻

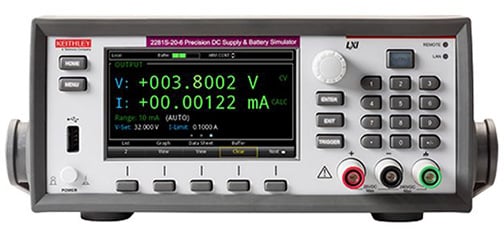

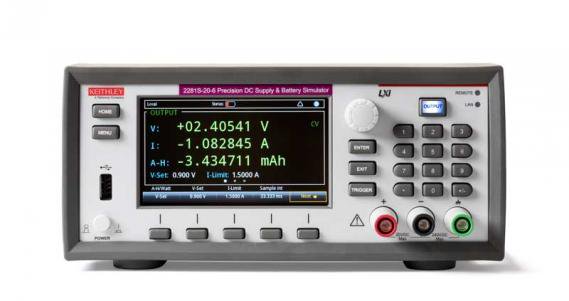

功能强大的电池模拟器：吉时利Keithley 2281S

吉时利Keithley 2281S可以模拟电池在放电周期中的性能。它可以在任何电池放电状态下可靠、可重复地测试产品性能。交互式图形用户界面可持续显示电池状态，您可以轻松查看电池模型的关键参数，包括开路电压、等效串联电阻、剩余电量和荷电状态。

如何模拟电池性能

以下是使用吉时利 2281S 进行电池模拟的步骤：

1. 将吉时利Keithley 2281S电池模拟器连接到被测产品上。

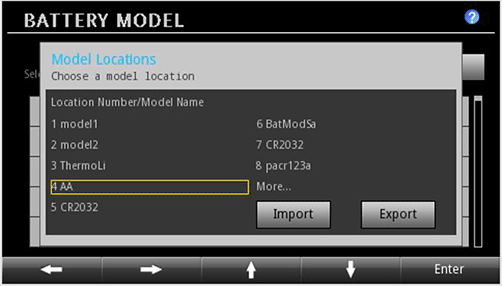

2. 选择与要模拟的电池最匹配的电池模型。吉时利Keithley 2281S有5种内置电池模型，还可以通过为内置物理电池充电来生成自定义电池模型。

3. 可将电池模拟器设置为任何荷电状态，比如接近完全放电状态，来了解低电量条件下的产品运行状况，并确定最低工作电压。

4. 使用交互式图形用户界面持续监控电池状态，并查看电池模型的关键参数。

电池模拟的好处

使用吉时利Keithley 2281S进行电池模拟好处很多。通过模拟电池在放电周期内的性能，您可以估算电池续航能力并分析电池运行期间的产品性能。这使得您可以快速准确地获得测试所需的结果。此外，吉时利Keithley 2281S可灵活定制，能够根据实际电池创建自己的电池模型。

选择电池模拟器进行无缝测试和模拟

要对电池供电的系统进行高效测试和精确模拟，选择合适的电池模拟器至关重要。电池模拟器可以复现真实电池的行为，使开发人员能够在各种条件下评估其设备的性能和可靠性。无论您是在开发电动汽车、可再生能源系统、便携式电子产品，还是其他电池驱动的应用，做出明智的选择都能简化您的测试流程，提高产品开发效率。

选择电池模拟器时的主要考虑因素：

1. 最大电压和电流值

2. 动态响应和负载瞬态

3. 可编程性和定制性

4. 可再生能力

5. 电压和电流精度

6. 兼容性和集成性

7. 安全措施

8. 用户界面和软件

9. 支持和文档

最大电压和电流值

选择电池模拟器时，一定要考虑最大电压和电流值是否与应用要求相匹配。电池模拟器的电压和电流区间差别很大，因此必须选择与系统规格相匹配的装置，这样才能准确测试和真实模拟设备的行为。

动态响应和负载瞬态

电池供电设备通常会经历负载动态变化，影响其性能。高质量的电池模拟器应能提供出色的动态响应，准确模拟负载瞬态。它需要具备一定特性，比如快速的电压和电流变化速率，才能准确模拟负载的突然波动。

可编程性和定制性

在测试各种电池供电系统时，灵活性是关键。选择一款提供可编程和定制化选项的电池模拟器，您就可以模拟多种电池化学成分、荷电状态和放电曲线，从而满足测试场景的特定需求。

可再生能力

可再生电池模拟器能够将能量返回到电网中，而不是以热量形式散失。这一功能不仅能提高能源效率，还能降低运营成本。当我们重视可持续实践时，选择可再生电池模拟器会很有利。

电压和电流精度

精确的测试需要准确模拟电池行为。选择具有高电压精度和电流精度的模拟器，可确保测试结果反映真实世界的情况。在评估设备的效率和可靠性时，这种精度尤为重要。

兼容性和集成性

考虑电池模拟器与现有测试装置和设备的兼容性。确保电池模拟器的尺寸规格符合测试空间的配置。寻找能提供多样通信接口和协议的模拟器，以便与测试环境无缝交互。

安全措施

在进行电池模拟时，安全是最重要的，因为处理不当会导致危险情况。确保模拟器具有过流和过压保护、热监测和紧急关机功能等安全功能。这些功能可保障设备、人员和环境的安全。

用户界面和软件

友好的用户界面和全面的软件可大大提高电池模拟器的可用性。直观的软件可以让您能够有效地配置、控制和监控模拟器。寻找提供图形用户界面和远程控制选项的模拟器，以方便使用。

支持和文档

在购买电池模拟器时，可靠的支持和全面的记录非常重要。检查制造商是否提供了详尽的用户手册、应用说明和及时的客户支持。这可确保您最大限度地发挥模拟器的潜力，并及时解决任何问题。

总之，为了选择合适的电池模拟器，需要仔细评估电压和电流容量、动态响应、可编程能力、再生能力、准确性、兼容性、安全功能、用户界面和支持方面。考虑这些关键因素有助于您选择一款符合测试需求的电池模拟器，为依赖电池的应用提供准确的模拟。
