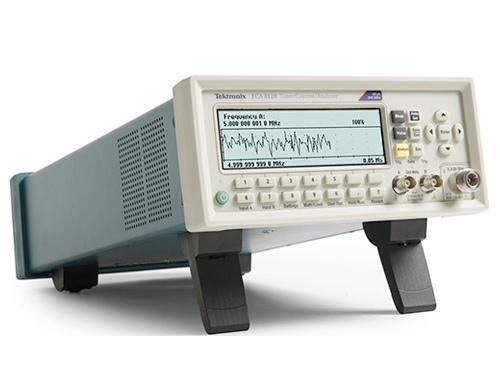

FCA3003

fca3000 3100
索取报价
概述
技术指标

主要特性

  • 400 MHz、3 GHz 和20 GHz 型号
  • 手动触发模式下300- 400 MHz
  • 多达3 条输入通道
  • 12 位/ 秒频率分辨率

特点

测量功能

所有测量数据都使用大的主要参数值及小的辅助参数值(分辨 率较低)显示。部分测量数据只作为辅助参数提供。

频率A, B, C

特点 说明
模式 正常模式,背对背模式 (FCA3100 系列)
范围
   输入A, B 0.001 Hz - 300 MHz
手动触发模式下300-400 MHz
   输入C 100 MHz － 3 GHz 或300 MHz － 20 GHz
分辨率

分辨率12 位，1s 测量时间(正常模式)

11 位，1s 测量时间(背对背模式)
辅助参数 Vmax, Vmin, Vp-p

频率突发 A, B, C (FCA3020 和 FCA3120- 仅20 GHz)

特点 说明
可以测量重复突发信号的频率和PRF，无需外部控制信号，并 可以选择开始触发延迟。
功能 突发频率 (Hz) PRF (Hz)
范围 输入A, B, C: 参阅频率指标
最小突发时长 最短40 ns
最小突发脉冲
   输入A, B 3 (160 MHz 以上时6)
   输入C 3 x 预定标系数
PRF 范围 0.5 Hz - 1 MHz
开始延迟 10 ns - 2 s, 10 ns 分辨率
辅助参数 PRF

周期 A, B, C

特点 说明
模式 单一, 平均, 背对背 (FCA3100 系列)
范围
   输入A, B

3.3 ns - 1000 s (单一, 平均)

4.0 µs - 1000 s (背对背)
   输入C 10 ns 到50 ps
分辨率

100 ps (单一); 12位/秒平均值(FCA3000系列)

50 ps (单一); 12 位/ 秒平均值(FCA3100 系列)
辅助参数 Vmax, Vmin, Vp-p

比率 A/B, B/A, C/A, C/B

特点 说明
范围 (10–9) - 1011
输入频率
   输入A, B 0.1 Hz - 300 MHz
手动触发模式下300-400 MHz
   输入C 3 或 20 GHz
辅助参数 Freq 1, Freq 2

时间间隔 A - B, B - A, A - A, B - B

特点 说明
范围

正常计算: 0 ns - +106 s

智能计算: –106 s - +106 s
分辨率

100 ps 单－(FCA3000 系列)

50 ps 单－ (FCA3100 系列)
最小脉宽 1.6 ns
智能计算 智能时间间隔，确定符号(A前B后或A后B前)

正负脉宽 A, B

特点 说明
范围 2.3 ns - 106 s
最小脉宽 2.3 ns
辅助参数 Vmax, Vmin, Vp-p

上升时间和下降时间 A, B

特点 说明
范围 1.5 ns - 106 s
触发电平 信号幅度的10% 和90%
最小脉宽 1.6 ns
辅助参数 转换速率,, Vmax, Vmin

时间间隔误差(TIE) A, B

标准化周期背对背测量，计算公式： TIE(k) = k * TREF - ∑TI, 其中 TI = 背对背单独周期，TREF = 参考周期值

正负占空比

特点 说明
范围 0.000001 - 0.999999
频率 范围 0.1 Hz - 300 MHz
辅助参数 周期, 脉宽

相位A 相对相位B, 相位B 相对相位A

特点 说明
范围 –180° - +360°
分辨率 单周期: 10 kHz 以下时为0.001°, >10 MHz 时降到1°通过平均(统计)， 可以改善分辨率
频率 范围 高达160 MHz
辅助参数 Freq (A), Va/Vb (单位：dB))

总计A, B (仅FCA3100 系列)

特点 说明
模式 Tot A, Tot B, Tot A+B, Tot A–B, Tot A/B
范围 1 - 1010 个
频率 范围 Up - 160 MHz
开始控制 手动, 开始触发
停止控制 停止控制手动, 停止触发, 定时
辅助参数 其它Totalize 功能

Vmax, Vmin, Vp-p A, B

特点 说明
范围

–50 V - +50 V, –5 V - +5 V

范围受到无损坏最大输入电压指标限制 (参见输入A, B)
频率 范围 DC, 1 Hz - 300 MHz
模式 Vmax, Vmin, Vp-p
分辨率

3 mV (FCA3000 系列)

1 mV (FCA3100 系列)
不确定性 (5V 范围, 典型值):
   DC, 1 Hz - 1 kHz 1% + 15 mV
   1 kHz - 20 MHz 3% + 15 mV
   20 - 100 MHz 10% + 15 mV
   100 - 300 MHz 30% + 15 mV
辅助参数 Vmin, Vmax, Vp-p

时间标记 A, B, C

特点 说明
原始时间标记数据及输入A, B 或C 脉冲数, 可以通过GPIB 或 仅USB 访问。
最大采样速度 参见GPIB 技术数据
最大频率 160 MHz
时间标记分辨率

100 ps (FCA3000 系列)

50 ps (FCA3100 系列)
输入和输出指标

输入A 和B

特点 说明
频率 范围

DC 耦合: DC - 300 MHz

AC 耦合: 10 Hz - 300 MHz

对AC和DC，手动触发模式下300-400 MHz
阻抗 1 MΩ / 20 pF 或 50 Ω (VSWR ≤ 2:1)
触发斜率 正或负
最大通道定时差 500 ps
灵敏度

15 mVRMS (DC-200 MHz)

25 mVRMS (200-400 MHz)
衰减 X1, X10
动态范围 (X1) 30 mVp-p - 10 Vp-p, ± 5V 窗口内
触发电平 读数显示
   分辨率

FCA3000 系列: 3 mV

FCA3100 系列: 1 mV
   不确定性 (X1) ±(15 mV + 1% 的触发电平)
  自动设置触发电平 触发电平自动设置成输入信号的50%点 (上升时间/ 下降时间为10% 和90%)
自动设置粘滞值
   时间 最小粘滞值窗口(粘滞值补偿)
   频率 输入信号幅度的三分之一
   频率范围 1 Hz- 400MHz
模拟LP 滤波器 模拟LP 滤波器标称100 kHz, RC 型
数字LP 滤波器 1 Hz - 50 MHz 截止频率
最大无损坏电压
   1 MΩ 440 Hz以下时350 V (DC + AC pk), 1 MHz 时降为 12 VRMS (X1)
   50 Ω 12 VRMS(无防护输出)
连接器 BNC

输入C: – 3 GHz (FCA3003 和FCA3103 产品)

特点 说明
工作输入电压范围
   100 - 300 MHz 20 mVRMS - 12 VRMS
   0.3 - 2.5 GHz 10 mVRMS - 12 VRMS
   2.5 - 2.7 GHz 20 mVRMS - 12 VRMS
   2.7 - 3.0 GHz 40 mVRMS - 12 VRMS
预定标系数 16
阻抗 50 Ω 标称值,VSWR < 2.5:1
最大无损坏电压 12 VRMS, 保护引脚二极管
连接器 N 型孔式

输入频率: 20 GHz FCA3020 和FCA3120 产品

特点 说明
频率 范围 0.25 - 20 GHz
工作输入电压范围
   250 - 500 MHz –21 - +27 dBm
   0.5 - 14 GHz –27 - +27 dBm
   14 - 18 GHz –27 - +27 dBm
   18 - 20 GHz –21 - +27 dBm
预定标系数 128
阻抗 50 Ω 标称值,VSWR < 2.0:1
AM 容限 在灵敏度范围 >90%
最大无损坏电压 +27 dBm
连接器 高精度N 型孔式连接器

后面板输入和输出

特点 说明
参考输 1, 5,或10 MHz; 0.1 - 5 VRMS 正弦;阻抗 ≥1 kΩ
参考输出 10 MHz; >1 VRMS 正弦 50 Ω
触发输入 触发所有测量功能
   阻抗 大约 1 kΩ
   频率 范围 DC - 80 MHz

脉冲输出

(FCA3100 系列)

 P可以通过前面板/GPIB/USB 编程 (仅FCA3100 系列)
   模式 脉冲输出, 门开路, 告警输出
   周期 20 ns - 2 s, 以10 ns 递增
   脉宽 10 ns - 2 s, 以10 ns 递增
   输出 TTL 电平50Ω, 上升时间2 ns
后面板测量输入 A, B, C (仅选项RP)
   阻抗 1 MΩ / 50 pF 或 50 Ω (VSWR ≤ 2:1)
   连接器

后面输入连接器为SMA 孔式

所有其它输入/ 输出都是BNC 连接器
辅助功能

触发释抑

特点 说明
时延范围 20 ns - 2 s, 10 ns 分辨率

外部开始和停止触发

特点 说明
模式 开始, 停止, 开始触发和停止触发
输入通道 A, B 或E- 后面板
触发信号最大重复速率
   通道 A, B 160 MHz
   通道 E 80 MHz
开始时延范 20 ns - 2 s, 10 ns 分辨率

统计

特点 说明
功能 最大值, 最小值, 平均值, ΔMax-Min, 标准偏差和艾伦偏差
显示 数字, 直方图或趋势图
采点数 2 - 2 × 109 个样点
极限判定符 在值高于极限/ 低于极限/ 在极限范围内/ 超出极限时关闭或捕获
测量步调 步调时间范围: 4 µs - 500 s

数学运算

特点 说明
功能 (K*X+L)/M 和 (K/X+L)/M. 。X 是当前读数, K、L 和M 是常数; 通过键盘设置或作为 冻结参考值(X0)

其它功能

特点 说明
测量时间 频率、突发和周期平均: 20 ns - 1000 s 对其它测量功能为单个周期
时基参考 内部, 外部或自动
显示保持 冻结结果, 直到通过重启启动新测量
极限告警 前面板上图形指示和/ 或通过GPIB 实现 SRQ, 外加脉冲输出连接器(FCA3100系列)
极限值 下限, 上限
设置 如果值高于极限/ 低于极限/ 在极限范围 内/ 超出极限，那么关闭或告警
开机告警 停止或继续
显示 数字 + 图形
存储的仪器设置数量 20可以保存及从内部非易失性存储器中 调用仪器设置。其中10 个设置可以受到 用户保护
显示器 背灯LCD 图形屏幕，用于菜单控制、 数字读数和状态信息
   位数 数字模式下14 位
   分辨率 320 × 97 pixels

GPIB 接口

特点 说明
兼容能力 IEEE 488.2-1987, SCPI 199953131A 兼容模式
接口功能 SH1, AH1, T6, L4, SR1, RL1, DC1, DT1, E2
最大测量速率 (FCA3100/FCA3000 系列)
   GPIB

15k/5k 读数/ 秒 (块模式)

4k/- 读数/ 秒 (仅发话方模式)

650/500 读数/ 秒 (单独触发GET)
到内存 250k 读数/ 秒
内存容量

750k 读数 (FCA3000 系列)

3.75M 读数 (FCA3100 系列)

USB 接口

特点 说明
USB 版 2.0 全速(11 Mbits/s)
校准
特点 说明
模式 密封箱, 菜单控制
校准频率 0.1, 1, 5, 10, 1.544, 和 2.048 MHz
整体技术数据

环境数据

特点 说明
等级 MIL-PRF-28800F, Class 3
等级 0 °C - +50 °C
贮存温度- –40 °C - +71 °C
湿度

5-95% (10-30 °C)

5-75% (30-40 °C)

5-45% (40-50 °C)
高度 工作高度: 2,000 米
贮存高度: 12,000 米
安全 2006/95/EC指令, EN 61010-1, UL61010-1, CAN/CSA C22.2 No. 61010-1
EMC 欧盟指令2004/108/EC, EN61326-1, EN61326-2-1, Calss A

电源要求

特点 说明
基本型号 90 - 265 VRMS, 45 - 440 Hz, <40 W

时基选项

特点 标准 中等稳定性 (MS) 高稳定性 (HS)
时基类型: TCXO OCXO OCXO
不确定性，由于
   老化
      每24 小时 NA <5×10–9*1 <5×10–10*1
      每月 <5×10–7 <6×10–8 <1×10–8
      每年 <5×10–6 <2×10–7 <5×10–8
   温度变化(典型值)
      0-50 °C <1×10–5 <5×10–8 <5×10–9
      20-26 °C <3×10–6 <2×10–8 <1×10–9
短期稳定性： t = 1 s 未指明 <1×10–10 <1×10–11
根艾伦变化： t = 10 s 未指明 <1×10–10 <1×10–11
开机稳定性 NA <1×10–7 <1×10–8
   开机24 小时后，经过下面预热时间后与最终值的偏差: 30 分钟 30 分钟 10 分钟
总不确定性, 适用工作温度20℃- 26℃, 2σ(95%)置信区间
   校准后一年 <7×10–6 <2.4×10–7 <0.6×10–7
   校准后两年 <1.2×10–5 <4.6×10–7 <1.2×10–7

*1 在连续运行一个月后

物理特性

尺寸 毫米 英寸
高 90 3.6
宽 210 8.25
厚 395 15.6
重量 公斤 磅
净重 2.7 5.8
毛重 3.5 7.5
