RSA7100B

频率范围

频率范围

前置放大器关:

16 kHz 至 14 GHz（ RSA7100B 选项 14）

16 kHz 至 26.5 GHz（ RSA7100B 选项 26）

前置放大器开:

10 MHz 至 3.6 GHz

调谐分辨率

1 x 10^-3 Hz

频率标记读数精度

±（RE × MF + 0.001 × 频宽）Hz

RE: 基准频率误差

MF: 标记频率 [Hz]

基准频率

频率

10 MHz

校准时初始精度（10 分钟预热后）

± 50 x 10 ^-9 (23 °C 至 28 °C)

连续运行 30 天后老化，典型值

每天 ± 0.5 x 10 ^-9

第一年 ± 100 x 10 ^-9

累积误差（初始 + 温度 + 老化），典型值

200 x 10 ^-9（1 年）

温度漂移

10 x 10 ^-9 (23 °C 至 28 °C)

50 x 10 ^-9 (0 °C 至 55 °C)

外部基准输出

BNC 连接器，50 Ω，标称值

外部基准输出电平

0.71 Vpp 至 2 Vpp，50 Ω

外部基准输出电平，典型值

1.2 Vpp，50 Ω

外部参考输入

BNC 连接器，50 Ω，标称值

外部基准输入频率

10 MHz ±0.2 x 10^-6

外部基准输入电平

0.5 Vpp 至 2 Vpp，50 Ω

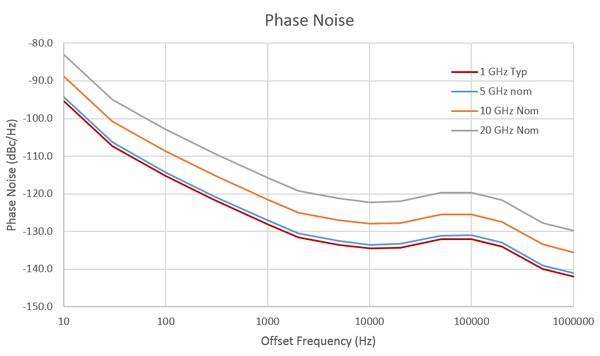

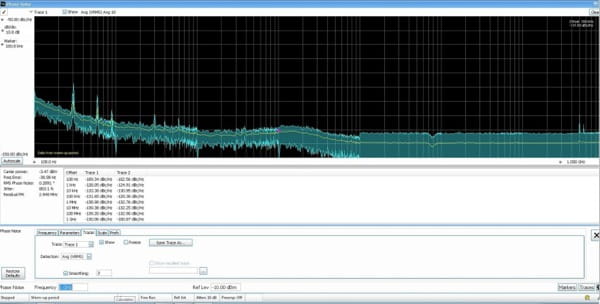

相位噪声

频率 = 1 GHz，典型平均值

-115 dBc/Hz @ 100 Hz 偏置

-128 dBc/Hz @ 1 kHz 偏置

-134 dBc/Hz @ 10 kHz 偏置

-132 dBc/Hz @ 100 kHz 偏置

-142 dBc/Hz @ 1 MHz 偏置

频率 = 5 GHz，标称值

-114 dBc/Hz @ 100 Hz 偏置

-127 dBc/Hz @ 1 kHz 偏置

-133 dBc/Hz @ 10 kHz 偏置

-131 dBc/Hz @ 100 kHz 偏置

-141 dBc/Hz @ 1 MHz 偏置

频率 = 10 GHz，标称值

-109 dBc/Hz @ 100 Hz 偏置

-122 dBc/Hz @ 1 kHz 偏置

-128 dBc/Hz @ 10 kHz 偏置

-125 dBc/Hz @ 100 kHz 偏置

-136 dBc/Hz @ 1 MHz 偏置

频率 = 20 GHz，标称值

-103 dBc/Hz @ 100 Hz 偏置

-116 dBc/Hz @ 1 kHz 偏置

-122 dBc/Hz @ 10 kHz 偏置

-120 dBc/Hz @ 100 kHz 偏置

-130 dBc/Hz @ 1 MHz 偏置

RF 输入

RF 输入阻抗

50 Ω

RF VSWR（RF 衰减 ≥10 dB），典型值

< 1.5 (10 MHz 至 14 GHz)

< 1.7 (> 14 GHz 至 26.5 GHz)

最大 RF 输入电平

最大 DC 电压

±40 V（RF 输入）

最大安全输入功率

+ 30 dBm

最大可测量输入功率

+ 30 dBm

检测到 ADC 和 IF 过载，通知用户，并标记流式传送数据，但不会停止传送。此外，IF 过载将触发保护事件，断开输入信号。如果发生这种情况时 SignalVu-PC 正在采样，那么 SignalVu-PC 将自动定期复位开关，在过载条件解除时，输入端将继续正常采样。

如果发生过载时 SignalVu-PC 没有采集数据，那么在 SignalVu-PC 开始采集前，它将自动设置相应的基准电平，然后再采集数据。在中心频率 (CF) < 80 MHz，基准电平 < -40 dBm，前置放大器打开时，LO-to-IF 泄漏可能会由于 0 Hz 杂散信号而导致 ADC 过载。在这种情况下，提高基准电平会校正过载条件。

输入衰减器

RF 衰减器

0 dB 至 100 dB，1dB 步长，16kHz 至 3.6 GHz

0 dB 至 75 dB，5dB 步长，3.6 GHz 至 26.5 GHz

0 dB 至 75 dB，5dB 步长，3.2 GHz 至 3.6 GHz ¹

输入前置选择器

前置选择器属于输入滤波器，在仪器频宽允许的条件下用来抑制镜频。 RSA7100B 采用两种预选方法：固定低通滤波器 (LPF) 和可调谐带通滤波器 (BPF)。

采集模式	前置选择器自动	前置选择器打开	前置选择器关闭
扫频式，50 MHz 步长	打开	打开	步长（CF ≤ 3.6 GHz）：打开 步长（CF > 3.6 GHz）：关闭
扫频式，320 MHz 步长	不适用	不适用	步长（CF ≤ 3.41 GHz）：打开 步长（CF > 3.41 GHz）：关闭
实时频宽 ≤ 50 MHz	打开	打开	CF ≤ 3.6 GHz：打开 CF > 3.6 GHz：关闭
实时频宽 > 50 MHz	CF ≤ 3.41 GHz：打开 CF > 3.41 GHz：关闭 CF > 3.2 GHz：关闭 2	不适用	CF ≤ 3.41 GHz：打开 CF > 3.41 GHz：关闭 CF > 3.2 GHz：关闭

扫描时间

全频宽扫描时间，典型平均值

（RBW：自动，频宽 = 26.5 GHz）

前置选择器自动： 26.33 秒

前置选择器关闭： 4 秒

幅度和 RF 平坦度

参考电平设置范围

-130 dBm 至 +40 dBm，0.1 dB 步长

18℃ 至 28℃ 时的频率响应（在 10 dB RF 衰减器设置下）

频宽 ≤ 100 MHz。

对于 CF < 100 MHz，技术指标适用于基准电平 ≥ - 40 dBm 时。

检验时的输入电平 -20 至 -15 dBm，基准电平 = -15 dBm，10 dB RF 衰减，所有设置自动耦合。

信噪比 > 40 dB。

幅度精度 – 前置放大器关闭

中心频率范围	18 ⁰C 至 28 ⁰C	18 ⁰C 至 28 ⁰C，典型值	0 ⁰C 至 55 ⁰C，典型值
10 MHz 至 < 100 MHz	---	±0.11 dB	---
100 MHz 至 < 2.8 GHz	±0.16 dB	±0.13 dB	±0.18 dB
2.8 GHz ~ 3.6 GHz	±0.16 dB	±0.13 dB	±0.38 dB

幅度精度 – 前置放大器关闭

中心频率范围	18 ⁰C 至 28 ⁰C	18 ⁰C 至 28 ⁰C，典型值	0 ⁰C 至 55 ⁰C，典型值
10 MHz 至 < 100 MHz	---	±0.2 dB	---
100 MHz 至 < 2.8 GHz	±0.20 dB	±0.14 dB	±0.10 dB
2.8 GHz ~ 3.6 GHz	±0.20 dB	±0.14 dB	±0.26 dB

绝对幅度精度

频宽 ≤ 100 MHz。

对于 CF < 100 MHz，技术指标适用于基准电平 ≥ - 40 dBm 时。

检验时输入电平低于基准电平 0 至 10 dB，10 dB RF 衰减，所有设置自动耦合。

信噪比 > 40 dB。

前置放大器关闭，前置选择器旁通，100 MHz 频宽，-10 dBm 基准电平

中心频率范围	18 ⁰C 至 28 ⁰C	18 ⁰C 至 28 ⁰C，典型值	0 ⁰C 至 55 ⁰C，典型值
10 MHz 至 < 100 MHz	---	±0.3 dB	---
100 MHz 至 3.6GHz	±0.8 dB	±0.4 dB	±0.8 dB
> 3.6 GHz 至 < 8.5 GHz	±0.9 dB	±0.4 dB	±1.1 dB
8.5 GHz 至 < 14 GHz	±1.0 dB	±0.5 dB	±1.4 dB
14 GHz 至 < 20 GHz	±1.7 dB	±1.0 dB	±1.7 dB
20 GHz ~ 26.5 GHz	±2.0 dB	±1.2 dB	±2.2 dB

前置放大器打开，100 MHz 频宽，-30 dBm 基准电平

中心频率范围	18 ⁰C 至 28 ⁰C	18 ⁰C 至 28 ⁰C，典型值	0 ⁰C 至 55 ⁰C，典型值
10 MHz 至 < 100 MHz	---	±0.4 dB	---
100 MHz 至 3.6GHz	±1.2 dB	±0.6 dB	±1.2 dB

前置选择器启用，50 MHz 频宽，-10 dBm 基准电平

中心频率范围	18 ⁰C 至 28 ⁰C	18 ⁰C 至 28 ⁰C，典型值	0 ⁰C 至 55 ⁰C，典型值
> 3.6 GHz 至 8.5 GHz	±1.6 dB	±0.8 dB	±1.7 dB
8.5 GHz ~ 14 GHz	±1.5 dB	±0.7 dB	±1.5 dB
> 14 GHz 至 20 GHz	±2.6 dB	±1.3 dB	±2.2 dB
20 GHz ~ 26.5 GHz	±2.8 dB	±1.5 dB	±2.2 dB

通道响应（幅度和相位偏差），典型值

对于这些指标，将预置选择器设为关闭，把衰减器设为 10 dB，温度为 18 °C 至 28 °C。

通道响应，典型值

特性		描述
测量中心频率	频宽 (MHz)	幅度平坦度 (dBrms)	幅度平坦度 (dB)	相位线性度（度数 rms）	相位线性度（度数）
10 MHz 至 3.6 GHz （CF ≥ 频宽）	10	0.06	±0.8	0.08	±0.1
	25	0.15	±0.2	0.4	±0.5
	50	0.2	±0.3	1.0	±1.3
	100	0.4	±0.6	2.5	±3.5
	320	1.0	±1.4	10	±13
3.6 GHz 至 26.5 GHz	10	0.07	±0.1	0.08	±0.1
	25	0.1	±0.12	0.3	±0.5
	50	0.1	±0.15	0.8	±1.1
	100	0.17	±0.24	1.2	±1.8
	320	0.6	±0.86	5	±8
	800	0.9	±1.27	11	±16

噪声和失真

三阶互调截获 (TOI)

+24 dBm @ 3.3 GHz，前置放大器关闭

（RF 输入中每个音的双音信号电平为 -20 dBm。1 MHz 音间隔。衰减器 = 0 dB，基准电平 = -10 dBm。5 MHz 频宽，RBW 设置成噪声比 IM3 音电平低 10 dB 或更多。在验证模式下进行生产测试不属于正常操作)

三阶互调截获 (TOI)，典型值

-12 dBm（10 MHz 至 3.6 GHz，前置放大器开）

+19 dBm（10 MHz 至 100 MHz，前置放大器关）

+24 dBm（100 MHz 至 3.6 GHz，前置放大器关）

+20 dBm（3.6 GHz 至 7 GHz）

+27 dBm（7.5 GHz 至 14 GHz）

+21 dBm（14 GHz 至 26.5 GHz）

（RF 输入中每个音的双音信号电平为 -20 dBm。1 MHz 音间隔。衰减器 = 0 dB，基准电平 = -10 dBm。5 MHz 频宽，RBW 设置成噪声比 IM3 音电平低 10 dB 或更多。）

三阶互调失真（前置放大器关闭，前置选择器旁通，320 MHz 采集带宽），典型值

-85 dBc (100 MHz 至 3.4 GHz)

-65 dBc (3.4 GHz 至 6 GHz)

-80 dBc (6 GHz 至 26.5 GHz)

（RF 输入中每个音的双音信号电平为 -20 dBm。50 MHz 音间隔。衰减器 = 0 dB，基准电平 = -10 dBm）

二阶谐波截获（前置选择器启用，前置放大器关闭），典型值

+40 dBm（50 MHz 至 300 MHz 输入信号）

+74 dBm（300 MHz 至 1.8 GHz 输入信号）

+68 dBm（1.8 GHz 至 13.25 GHz 输入信号）

（0 dBm CW @ RF 输入。衰减器 = 10 dB，基准电平 = 0 dBm。频宽 ≤ 50 MHz。)

显示的平均噪声电平 (DANL)（前置放大器关闭，前置选择器旁通，18 ◦C 至 28 ◦C）

-153 dBm/Hz (>10 MHz 至 1.7 GHz)

-150 dBm/Hz (>1.7 GHz 至 2.8 GHz)

-148 dBm/Hz (>2.8 GHz 至 3.6 GHz)

-152 dBm/Hz (>3.6 GHz 至 14 GHz)

-145 dBm/Hz (>14 GHz 至 17 GHz)

-150 dBm/Hz (>17 GHz 至 24 GHz)

-146 dBm/Hz (>24 GHz 至 26.5 GHz)

（归一化到 1 Hz RBW，使用对数平均检波器，0 dB 衰减，基准电平 -50 dBm）

显示的平均噪声电平 (DANL)（前置放大器关闭，前置选择器旁通），典型值

-153 dBm/Hz (200 kHz 至 10 MHz)

-155 dBm/Hz (10 MHz 至 100 MHz)

-156 dBm/Hz (100 MHz 至 1.7 GHz)

-154 dBm/Hz (1.7 GHz 至 2.8 GHz)

-151 dBm/Hz (2.8 GHz 至 3.6 GHz)

-156 dBm/Hz (3.6 GHz 至 14 GHz)

-152 dBm/Hz (14 GHz 至 24 GHz)

-150 dBm/Hz (24 GHz 至 26.5 GHz)

（归一化到 1 Hz RBW，使用对数平均检波器，0 dB 衰减）

显示的平均噪声电平 (DANL)（前置放大器打开，18 ◦C 至 28 ◦C）

-163 dBm/Hz (10 MHz 至 50 MHz)

-164 dBm/Hz (50 MHz 至 1.7 GHz)

-162 dBm/Hz (>1.7 GHz 至 3.6 GHz)

（归一化到 1 Hz RBW，使用对数平均检波器，0 dB 衰减，基准电平 -50 dBm）

显示的平均噪声电平 (DANL)（前置放大器打开），典型值

-168 dBm/Hz (10 MHz 至 100 MHz)

-167 dBm/Hz (100 MHz 至 1.7 GHz)

-165 dBm/Hz (1.7 GHz 至 3.6 GHz)

（归一化到 1 Hz RBW，使用对数平均检波器，0 dB 衰减）

显示的平均噪声电平 (DANL)（前置选择器启用），典型值

-152 dBm/Hz (3.6 GHz 至 14 GHz)

-147 dBm/Hz (14 GHz 至 26.5 GHz)

（归一化到 1 Hz RBW，使用对数平均检波器，0 dB 衰减，基准电平 -50 dBm）

残余杂散响应

残余响应，典型值（基准 = -60 dBm，频宽 = 5 MHz）

< -115 dBm (100 MHz 至 3.6 GHz)

< -115 dBm (3.6 GHz 至 11 GHz)

< -105 dBm (11 GHz 至 14 GHz)

< -105 dBm (14 GHz 至 24 GHz)

< -95 dBm (24 GHz 至 26.5 GHz)

（在输入已端接、0 dB 衰减、前置放大器关闭的情况下测得）

残余响应，典型值（基准 = -60 dBm，频宽 = 100 MHz，18 ℃ 至 28 ℃）

< -98 dBm (100 MHz 至 3.6 GHz)

< -102 dBm (>3.6 GHz 至 11 GHz)

< -86 dBm (>11 GHz 至 14 GHz)

< -86 dBm（>14 GHz 至 24 GHz，选项 26）

< -84 dBm（>24 GHz 至 26.5 GHz，选项 26）

（在输入已端接、0 dB 衰减、前置放大器关闭、前置选择器关闭的情况下测得）

残余响应，典型值（基准 = -60 dBm，频宽 = 320 MHz）

< -110 dBm (100 MHz 至 3.6 GHz)

< -105 dBm (3.6 GHz 至 11 GHz)

< -85 dBm (11 GHz 至 14 GHz)

< -85 dBm (14 GHz 至 26.5 GHz)

（在输入已端接、0 dB 衰减、前置放大器关闭、前置选择器关闭的情况下测得）

残余响应，典型值（基准 = -60 dBm，频宽 = 800 MHz）

< -85 dBm (3.6 GHz 至 14 GHz)

< -85 dBm (14 GHz 至 20 GHz)

< -75 dBm (20 GHz 至 26.5 GHz)

（在输入已端接、0 dB 衰减、前置放大器关闭、前置选择器关闭的情况下测得）

信号杂散响应

镜频信号杂散响应 (18 ℃ 至 28 ℃)

-98 dBc（CF = 100 MHz 至 3.6 GHz，输入 @ CF + 9.225 GHz）

-81 dBc（CF > 3.6 GHz 至 14 GHz，输入@ CF + 1.225 GHz）

-74 dBc（CF > 14 GHz 至 26.5 GHz，输入@ CF + 1.225 GHz）

（输入电平 = 0 dBm。基准电平 = 0 dBm。RF 衰减 = 10 dB。50 MHz 频宽。)

载频信号杂散响应，频宽 = 320 MHz（杂散偏置 > 2.5 MHz），典型值

<-80 dBc（CF = 100 MHz 至 3.6 GHz，3.2 至 3.55 GHz 除外）

<-65 dBc (CF = 3.2 GHz 至 3.55 GHz)

<-85 dBc (CF = 3.6 GHz 至 14 GHz)

<-80 dBc (CF = 14 GHz 至 26.5 GHz)

<-65 dBc（CF = 3.6 GHz 至 14 GHz，频宽 = 800 MHz）

<-65 dBc（CF = 14 GHz 至 26.5 GHz，频宽 = 800 MHz）

（输入电平 = -10 dBm。基准电平 = -10 dBm。RF 衰减 = 10 dB。前置选择器关闭。)

载频信号杂散响应（50 kHz ≤ 杂散偏置 < 2.5 MHz），典型值

-80 dBc（CF = 100 MHz 至 3.6 GHz，3.38 至 3.39 GHz 除外）

-70 dBc (CF = 3.38 GHz 至 3.39 GHz)

-75 dBc (CF = 3.6 GHz 至 14 GHz)

-65 dBc (CF = 14 GHz 至 26.5 GHz)

（输入电平 = -10 dBm。基准电平 = -10 dBm。RF 衰减 = 10 dB。前置选择器打开，频宽 = 5 MHz。)

杂散响应（信号位于载频以外的捕获带宽内，频宽 = 320 MHz），典型值

<-80 dBc（CF = 100 MHz 至 3.6 GHz，3.2 至 3.55 GHz 的信号除外）

< -65dBc（信号位于 3.2 至 3.55 GHz，CF = 3.04 GHz 至 3.6 GHz）

-85 dBc (CF 3.6 GHz 至 14 GHz )

-80 dBc (CF 14 GHz 至 26.5 GHz)

（输入电平 = -10 dBm。基准电平 = -10 dBm。RF 衰减 = 10 dB。)

杂散响应（信号位于载频以外的捕获带宽内，频宽 = 800 MHz），典型平均值

-65 dBc (CF = 3.6 GHz 至 26.5 GHz)

（基准电平 = -10 dBm。RF 衰减 = 10 dB，输入电平 = -20 dBm。)

平均值取自每个 CF 步长频宽内的最大杂散信号，且每个输入频率的步长跨过频宽。输入信号以 80 MHz 步长跨过频宽，CF 以 800 MHz 步长跨过指定频率范围。

如果频宽和输入的某个组合的杂散信号未 > -70 dBc，那么它不会包括在平均值中，因此不会导致平均值下降。

频宽外部信号的杂散响应（此处指定的信号频率除外），典型值

–80 dBc

（输入电平 = -30 dBm。基准电平 = -30 dBm。RF 衰减 = 10 dB。频宽 ≤ 50 MHz。)

在 CF+1225 MHz 至 CF+1250 MHz 和 2290 MHz 至 2320 MHz 施加信号导致的杂散响应，典型值

-55 dBc (CF 100 MHz 至 2.5 GHz)

（输入电平 = -10 dBm。基准电平 = -10 dBm。RF 衰减 = 10 dB，频宽 ≤ 50 MHz。)

在 160 MHz 至 215 MHz 和 3360 MHz 至 3415 MHz 施加信号导致的杂散响应，典型值

-65 dBc (CF 100 MHz 至 3.6 GHz)

（输入电平 = -10 dBm。基准电平 = -10 dBm。RF 衰减 = 10 dB，频宽 ≤ 50 MHz。)

在 585 MHz 至 640 MHz 和 4585 MHz 至 4640 MHz 施加信号导致的杂散响应，典型值

-70 dBc (CF 100 MHz 至 3.6 GHz)

（输入电平 = -10 dBm。基准电平 = -10 dBm。RF 衰减 = 10 dB，频宽 ≤ 50 MHz。)

本振源馈通至输入连接器（衰减器 = 10 dB），典型值

< -110 dBm（CF ≤ 3.6 GHz，前置放大器关）

< -60 dBm（CF >3.6 GHz，前置选择器开）

宽带扩展调谐

频率响应 (18 ℃ 至 28 ℃)，前置放大器关闭，典型值

±4.0 dB (CF = 3.2 GHz 至 3.6 GHz)

（输入电平 = -20 至 -15 dBm。基准电平 = -15 dBm。RF 衰减 = 10 dB，所有设置自动耦合。频宽 > 320 MHz。信噪比 >40 dB。)

通道响应 (18 ℃ 至 28 ℃)，前置选择器旁通，典型值

测量 CF：3.2 GHz 至 3.6 GHz

频宽：800 MHz

幅度平坦度： 1.0 dBrms

幅度平坦度：±4.0 dB

残余响应 (18 ℃ 至 28 ℃)，前置放大器关闭，典型值

< -105 dBm (3.2 GHz 至 3.6 GHz)

（基准电平 = -60 dBm。RF 衰减 = 0 dB。频宽 = 800 MHz。在输入端接后测得。)

（这与输入信号无关）

内部触发

触发模式、触发类型和触发源

模式：自由运行（上一次采集结束时触发），已触发（按事件触发）

类型：单一（来自单次触发的单次采集），连续（来自重复触发的重复采集）

来源: RF 输入（降频至 IF），触发输入，主机（由主机发起的触发）

触发事件

频宽内的功率电平（RF 输入）

频率模板（主机）

主机请求（主机）

DPX 密度（主机）

触发 GPS 时间标记，典型值

<15 ns，相对于 GPS 时间

（相对于 UTC 时间，GPS 卫星可能会有最多 ±90 ns 的误差。）

触发前和触发后设置

触发位置设置在数据总长度的 1 % 至 99 %

时间限定的触发

最短重新准备时间

10 μs

功率触发

功率触发电平范围

30 dBm 至 -170 dBm

功率触发电平分辨率

0.1 dB

功率触发电平精度（这是 SA 模式下整体幅度精度不确定度以外的指标）

±1 dB（电平 ≥ -50 dB，相对于基准电平），在触发电平高于中心频率噪声基底 30 dB 以上时。

仪器中心频率 ≥ 100 MHz

这适用于触发电平位于信号幅度 10% 至 90% 时

功率触发位置定时不确定度，典型值

±8 ns

功率触发带宽设置

这不是一个独立设置。它由“时域带宽”控制来设置。功率触发带宽由采集带宽确定。

功率触发最短事件持续时间

3.5 ns

外部触发

外部触发阈值电压

3.3V TTL，VIL 0.8V，VIH 2.0V

外部触发输入阻抗

10 kΩ

外部触发最小脉宽

>10 ns

外部触发定时不确定度

±8 ns

频率模板和 DPX 密度触发（选项 TRIGH）

频率模板触发点水平分辨率

< 0.13 % 频宽

频率模板触发电平范围

0 至 -80 dB，相对于基准电平

频率模板触发电平分辨率

0.1 dB

频率模板触发电平精度（相对于基准电平）

±（通道响应平坦度 + 2.5 dB），适用于模板电平 ≥ -50 dB 以及高于噪声基底 30 dB 以上

频率模板触发定时不确定度

±（0.5*频谱时间）

关注范围内的 DPX 密度触发区

2 至 801 像素（水平）x 2 至 201 像素（垂直）

100% 截获/触发概率下实时事件的最短持续时间，典型值

每秒实时变换数，典型值

采集

实时捕获带宽

320 MHz（标准）

800 MHz（选项 B800）

RTSA/时间/解调模式下的采样率和可用存储时间

采集带宽	采样率（适用于 I 和 Q 信号）	有效位（I 和 Q 信号各自的）	记录长度	最长记录时间（秒）
800 MHz	1,000 MS/s	12	2G 采样	2.1
320 MHz	500 MS/s	12	2G 采样	4.2
160 MHz	250 MS/s	13	2G 采样	8.5
100 MHz	150 MS/s	13	2G 采样	14.3
50 MHz	75 MS/s	13	2G 采样	28.6
40 MHz	62.5 MS/s	14	2G 采样	34.3
20 MHz	31.25 MS/s	15	2G 采样	68.7
10 MHz	15.625 MS/s	15	2G 采样	137.4

RTSA/时间/解调模式下的最短采集长度

64 个采样

RTSA/时间/解调模式下的采集长度设置分辨率

1 个采样

幅度与时间关系

时间标度（零频宽）

最低 1 μs 至最高 2000 s

时间精度

± 0.5% 的总时间

时间分辨率

0.1% 的总时间

时间线性度

±0.5% 的总时间

记录传送到 RAID

采样率和最大记录长度

采集带宽	传送采样率（针对 I 和 Q 信号）	最大记录长度 （选项 B）	最大记录长度 （选项 C）
>320 至 800 MHz	1000 MS/s，已压缩	20 分钟	165 分钟
>320 至 800 MHz	1000 MS/s，未压缩	20 分钟	120 分钟
>160 至 320 MHz	500 MS/s	40 分钟	4 小时
> 50 至 160 MHz	250 MS/s	80 分钟	8 小时
> 50 至 100 MHz	150 MS/s	130 分钟	13 小时
> 40 至 50 MHz	75 MS/s	256 分钟	26 小时
> 40 至 50 MHz	125 MS/s	160 分钟	16 小时
> 20 至 40 MHz	65.2 MS/s	320 分钟	32 小时
> 10 至 20 MHz	31.25 MS/s	10 小时	64 小时
≤10 MHz	15.625 MS/s	20 小时	128 小时

磁盘容量和可用时长（800 MHz 带宽下）

RAID 选项	所有记录的总时间	磁盘预期可用时长
选项 B，在 1000 MS/s 时	55 分钟	290 小时
选项 B，在 1000 MS/s 时，无压缩存储	40 分钟	226 小时
选项 C，在 1000 MS/s 时	165 分钟	900 小时
选项 C，在 1000 MS/s 时，无压缩存储	120 分钟	680 小时

未压缩的数据

在 >320 至 800 MHz 采集带宽下，数据可以压缩为 12 位采样。这是为了降低数据传输速率要求，并保证无缝记录。在不超过 320 MHz 采集带宽下，压缩不是必需的，采样数据始终存储为 16 位。

GPS 定位和定时

格式

GPS（L1：1575.42 MHz）

GPS 天线功率

5 V，60 mA（最大值）

GPS 有源天线功率自动检测阈值

最大 7.9 mA

GPS 输入的最大 RF 功率

+3 dBm

水平位置精度

2.5 m CEP

3.5 m SEP

（测试条件：24 小时静态，-130 dBm 接收信号强度。）

GPS 时间标记精度，UTC 时间，典型值

±100 ns

IRIG-B 定时

格式

IRIG-B DC (IRIG-B 00X)、IRIG-B AM (IRIG-B 12X)

IRIG-B DC 信号电平

0 至 3.3 V，+5 V 容限

1 kΩ 输入电阻

IRIG-B AM 信号电平

-5 V 至 +5 V

1.5 V 至 10 Vp-p 标记，3:1 占空比

1 kHz 输入载波频率

5 kΩ 输入电阻

IRIG-B AM 定时精度（典型值）

±1150 nS ± 260 nS 标准差

标配测量。

通用信号分析
频谱分析仪	频宽范围为 100 Hz 到仪器全频宽 三条轨迹外加数学轨迹和频谱图轨迹 5 个标记，包括功率、相对功率、积分功率、功率密度和 dBc/Hz 功能
DPX 频谱/频谱图	实时显示频谱，在高达 800 MHz 的频宽中以 100% 检测概率检测最长 232 ns 的信号。使用 DPX 频谱扫描 DPX 以在仪器全频带范围上执行步进式 DPX 频谱测量。
幅度、频率、相位与时间的关系、RF I 和 Q 与时间的关系	基本矢量分析功能
时间概况/导航器	可以方便地设置采集和分析时间，在多个域中进行深入分析
频谱图	使用二维或三维瀑布图分析和再分析信号
模拟调制分析
AM、FM、PM 分析	测量关键 AM、FM、PM 参数
射频测量
杂散信号测量	用户自定义极限行和区域在整个仪器范围内提供了自动频谱违规测试功能。可以保存和调用四条谱线；CISPR 准峰值和平均值检测器可以与选项 SVQP 配合使用。
频谱辐射模板	用户自定义模板或特定标准模板
占用带宽	测量 99% 功率、-xdB 下降点
通道功率和 ACLR	可变通道和相邻/交替通道参数
MCPR	完善灵活的多通道功率测量
CCDF	互补累积分布函数，绘制信号电平统计变化图

测量功能

测量功能	描述
频域	通道功率、多载波邻道功率/泄漏比、邻道功率、dBm/Hz 标记、dBc/Hz 标记
时域和统计	RF I/Q 随时间变化、功率随时间变化、频率随时间变化、相位随时间变化、CCDF、峰均比

DPX 频谱图处理

DPX 频谱图轨迹检测

正峰值，负峰值，平均值 (Vrms)

DPX 频谱图轨迹长度

800 至 10401 个点

DPX 频谱图存储深度

轨迹长度 = 801：1,005,376 条轨迹

轨迹长度 = 10401：77,336 条轨迹

每条线的时间分辨率

5 μs 至 6400 s（可由用户设置）

（最小时间分辨率条件：800 MHz RT BW，1 MHz RBW，801 个轨迹点）

DPXogram 最大行数

轨迹点	行数
801	921,594
2,401	307,198
4,000	184,318
10,401	70,891

通用模拟调制分析精度，典型值

（中心频率处 0 dBm 输入；0 dBm 输入功率电平，基准电平 10 dBm，衰减 = 自动）

AM 解调精度

±2%

（载频 1 GHz，10 % 至 60 % 调制深度）

（1 kHz / 5 kHz 输入/调制频率）

PM 解调精度

±3°

（载频 1 GHz，400 Hz / 1 kHz 输入/调制频率）

FM 解调精度

±1% 频宽

（载频 1 GHz，1 kHz / 5 kHz 输入/调制频率）

通用数字调制分析 (SVMxx-SVPC)

载波类型

连续，突发（发生时间最短 5 μs）

调制格式

BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM

测量滤波器

根升余弦、升余弦、高斯、矩形、IS-95 基本 EQ、用户、无

基准滤波器

高斯、升余弦、矩形、IS-95 基带、用户、无

滤波器滚降因数

α：0.001 : 1，0.001 步长

测量功能

星座图、误差向量幅度 (EVM) 随时间变化、符号表

星座图显示格式

符号显示、频率误差测量、原点偏置测量

误差矢量图显示格式

EVM、幅度误差、相位误差、波形质量 (ρ) 测量、频率误差测量、原点偏置测量

符号表显示格式

二进制、十六进制

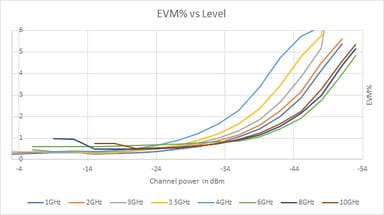

QPSK 残余 EVM（中心频率 = 2 GHz），典型平均值

0.35 %（10 MHz 符号速率）

0.75%（60 MHz 符号速率）

1.5 %（120 MHz 符号速率）

2.0 %（240 MHz 符号速率）

256 QAM 残余 EVM（中心频率 = 2 GHz），典型平均值

0.4 %（10 MHz 符号速率）

0.6 %（60 MHz 符号速率）

1.0 %（120 MHz 符号速率）

1.5 %（240 MHz 符号速率）

OQPSK 残余 EVM（中心频率 = 2 GHz），典型平均值

0.6%（100 kHz 符号速率，200 kHz 测量带宽）

0.6%（1 MHz 符号速率，2 MHz 测量带宽）

1.0%（10 MHz 符号速率，20 MHz 测量带宽）

基准滤波器：升余弦，测量滤波器：根升余弦，滤波器参数：α = 0.3

SOQPSK (MIL) 残余 EVM（中心频率 = 250 MHz），典型平均值

0.4%（4 kHz 符号速率，64 kHz 测量带宽）

参考滤波器：MIL STD，测量滤波器：无

SOQPSK (MIL) 残余 EVM（中心频率 = 2 GHz），典型平均值

0.5%（20 kHz 符号速率，320 kHz 测量带宽）

0.5%（100 kHz 符号速率，1.6 MHz 测量带宽）

0.5%（1 MHz 符号速率，16 MHz 测量带宽）

参考滤波器：MIL STD，测量滤波器：无

SOQPSK (ARTM) 残余 EVM（中心频率 = 250 MHz），典型平均值

0.3%（4 kHz 符号速率，64 kHz 测量带宽）

参考滤波器：ARTM STD，测量滤波器：无

SOQPSK (ARTM) 残余 EVM（中心频率 = 2 GHz），典型平均值

0.5%（20 kHz 符号速率，320 kHz 测量带宽）

0.5%（100 kHz 符号速率，1.6 MHz 测量带宽）

0.5%（1 MHz 符号速率，16 MHz 测量带宽）

参考滤波器：ATRM STD，测量滤波器：无

SBPSK (MIL) 残余 EVM（中心频率 = 250 MHz），典型平均值

0.3%（4 kHz 符号速率，64 kHz 测量带宽）

参考滤波器：MIL STD，测量滤波器：无

SBPSK (MIL) 残余 EVM（中心频率 = 2 GHz），典型平均值

0.5%（20 kHz 符号速率，320 kHz 测量带宽）

0.5%（100 kHz 符号速率，1.6 MHz 测量带宽）

0.5%（1 MHz 符号速率，16 MHz 测量带宽）

参考滤波器：MIL STD，测量滤波器：无

CPM (MIL) 残余 EVM（中心频率 = 250 MHz），典型平均值

0.3%（4 kHz 符号速率，64 kHz 测量带宽）

参考滤波器：MIL STD，测量滤波器：无

CPM (MIL) 残余 EVM（中心频率 = 2 GHz），典型平均值

0.5%（20 kHz 符号速率，320 kHz 测量带宽）

0.5%（100 kHz 符号速率，1.6 MHz 测量带宽）

0.5%（1 MHz 符号速率，16 MHz 测量带宽）

参考滤波器：MIL STD，测量滤波器：无

2/4/8/16FSK 残余 RMS FSK 误差（中心频率 = 2 GHz），典型平均值

0.5%（2/4FSK，10 kHz 符号速率， 10 kHz 频率偏差）

0.4%（8/16FSK，10 kHz 符号速率，10 kHz 频率偏差）

基准滤波器：无，测量滤波器：无

自适应均衡器

类型

线性均衡器、判定导引均衡器和前馈 (FIR) 均衡器，包括系数适配和可调节收敛速率。

支持的调制类型

BPSK, QPSK, OQPSK, DQPSK, π/2DBPSK, π/4DQPSK, 8PSK, D8SPK, D16PSK, 16/32/64/128/256-QAM, 16/32-APSK

参考滤波器

升余弦、矩形、无

参考滤波器 (OQPSK)

升余弦、半正弦

自适应滤波长度

1 至 128 个抽头

自适应滤波抽头/符号

1、2、4 或 8（升余弦、半正弦或无）

自适应滤波抽头/符号（矩形滤波器）

1

均衡器控制

关闭、训练、保持、复位

灵活 OFDM 测量应用 (SVONL-SVPC)

802.11a/g/j/p OFDM 和 802.16-2004 最大残余 EVM (RMS)，典型平均值

-52 dB @ 2.4 GHz（802.11a/g/j 和 802.16-2004）

-50 dB @ 2.4 GHz 和 5.8 GHz

802.11b 最大残余 EVM (RMS)，典型平均值

1.0% @ 2.4 GHz

WLAN 802.11n 测量应用 (SV24NL-SVPC)

OFDM 最大残余 EVM (RMS)，典型平均值

-49 dB @ 2.4 GHz

-49 dB @ 5.8 GHz

（40 MHz 带宽）

WLAN 802 11ac 测量应用 (SV25HNL-SVPC)

(802.11ac OFDM)

OFDM 最大残余 EVM (RMS)，CF = 5.8 GHz，典型平均值

40 MHz BW 时为 -50 dB

80 MHz BW 时为 -48 dB

160 MHz BW 时为 -43 dB

LTE 下行链路 RF 测量 (SV28xx-SVPC)

支持的标准

3GPP TS 36.141 第 12.5 版

支持的帧格式

FDD 和 TDD

支持的测量和显示

邻道泄漏比 (ACLR)、频谱辐射模板 (SEM)、信道功率、占用带宽、显示 TDD 信号发射机关机功率的功率随时间变化以及一级同步信号和二级同步信号的 LTE 星座图（带小区号、群号、段号、RS（参考信号）功率和频率误差）。

OBW 测量精度（典型平均值）

±0.35%

xdB 带宽测量，典型平均值

±3%，低于载波 0 至 -18 dB

频率和相位稳定时间测量（选项SVT）

测得的输入信号 >-20 dBm。衰减器：自动。

稳定频率不确定度，典型平均值

测量频率	平均值	带宽
		800 MHz	320 MHz	50 MHz	10 MHz	1 MHz	100 kHz
1 GHz	单一测量	不适用	1 kHz	100 Hz	10 Hz	5 Hz	1 Hz
	100 个平均值	不适用	200 Hz	25 Hz	5 Hz	0.5 Hz	0.1 Hz
	1000 个平均值	不适用	100 Hz	10 Hz	1 Hz	0.25 Hz	0.05 Hz
10 GHz	单一测量	2 kHz	1 kHz	100 Hz	10 Hz	5 Hz	1 Hz
	100 个平均值	500 Hz	200 Hz	25 Hz	5 Hz	0.5 Hz	0.1 Hz
	1000 个平均值	250 Hz	100 Hz	10 Hz	1 Hz	0.25 Hz	0.05 Hz
20 GHz	单一测量	3 kHz	1 kHz	100 Hz	25 Hz	5 Hz	1 Hz
	100 个平均值	1 kHz	200 Hz	25 Hz	10 Hz	1 Hz	0.5 Hz
	1000 个平均值	500 Hz	100 Hz	10 Hz	5 Hz	0.5 Hz	0.1 Hz

稳定相位不确定度，典型平均值

测量频率	平均值	相位不确定度（度数）
		800 MHz	320 MHz	50 MHz	10 MHz	1 MHz
1 GHz	单一测量	不适用	0.50	0.50	0.50	0.50
	100 个平均值	不适用	0.1	0.05	0.05	0.05
	1000 个平均值	不适用	0.02	0.01	0.01	0.01
10 GHz	单一测量	0.50	0.50	0.50	0.50	0.50
	100 个平均值	0.1	0.1	0.05	0.05	0.05
	1000 个平均值	0.05	0.02	0.01	0.01	0.01
20 GHz	单一测量	0.50	0.50	0.50	0.50	0.50
	100 个平均值	0.1	0.1	0.05	0.05	0.05
	1000 个平均值	0.05	0.02	0.01	0.01	0.01

AM/FM/PM 测量应用 (SVANL-SVPC)

载频范围（模拟解调）

16 kHz 或 1/2 ×（音频分析带宽）至最大输入频率

最大音频频宽（模拟解调）

10 MHz

音频测量全局条件

输入频率：<2 GHz

RBW：自动

平均：关闭

滤波器：关闭

FM 测量（调制指数 >0.1）

载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

FM 载波功率精度（典型平均值）

±0.85 dB

载波频率：10 MHz 至 2 GHz

输入功率：-20 至 0 dB

FM 载频精度（典型平均值）

±0.5 Hz +（发射机频率 * 基准频率误差）

偏差：1 至 10 kHz

FM 偏差精度（典型平均值）

± (1% × (比率 + 偏差) + 50 Hz)

比率：1 kHz ~ 1 MHz

FM 比率精度（典型平均值）

±0.2 Hz

FM 残余 THD（典型平均值）

AM 测量

载波功率、音频频率、调制深度（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

PM 测量

载波功率、载波频率误差、音频频率、偏差（+峰值、-峰值、峰-峰值/2、RMS）、SINAD、调制失真、信噪比、总谐波失真、总非谐波失真、嗡声和噪声

音频滤波器

低通：300 Hz、3 kHz、15 kHz、30 kHz、80 kHz、300 kHz 及用户输入的最高 0.9 倍音频带宽

高通: 20 Hz、50 Hz、300 Hz、400 Hz 以及用户输入的最高 0.9 倍音频带宽

基于标准：CCITT、C-Message

去加重(μs): 25、50、75、750 及用户输入

用户定义的音频文件格式：用户提供的由成对幅度/频率组成的 .TXT 或 .CSV 文件。最多1000 对

绘图 (MAPxx-SVPC)

支持的地图类型

Pitney Bowes MapInfo (*.mif)、位图 (*.bmp)、Open Street Maps (.osm)

保存的测量结果

测量数据文件（导出的结果）

用于测量的地图文件

Google Earth KMZ 文件

可以调用的结果文件（轨迹和设置文件）

兼容 MapInfo 的 MIF/MID 文件

环境条件

温度

RF 转换器：

工作状态：0 ℃ 至 + 40 ° C

非工作状态：- 20 °C 至 +60 °C

控制器：

工作状态：+10 ° C 至 + 35 ° C

非工作状态：–20 °C - +60 °C

相对湿度（无冷凝），典型值

RF 转换器

工作状态：10% 至 90%，最高 40 °C 下

控制器

工作状态：40 % 至 70 %

海拔高度

RF 转换器：

工作状态：最高 2000 m

非工作状态：最高 12000 m

控制器：

工作状态：最高 3000 m

非工作状态：最高 12000 m

散热性

RSA7100B 最大功耗（满负载）

最大 400 W。90 V 线路最大电流是 4.5 A。

300 W 典型值

CTRL7100B 最大功耗（满负载）

最大 500 W。90 V 线路最大电流是 5.5 A。

400 W 典型值

冷却 (RSA7100B)

底部/顶部

44.45 毫米（1.75 英寸）

两侧

44.45 毫米（1.75 英寸）

后面

76.2 毫米（3.0 英寸）

冷却 (CTRL7100B)

底部/顶部/两侧

6.4 毫米（0.25 英寸）

正面/后面

76.2 毫米（3.00 英寸）

主线路电压

电压

50/60 Hz 时为 100 至 240 V

电压范围极限

47 至 63 Hz 时为 90 至 264 V

RSA7100B 物理尺寸

宽度

445.5 毫米（17.54 英寸）

高度

177.1 毫米（6.79 英寸）

长度

577.9 毫米（22.75 英寸）

重量

24.2 公斤（53.2 磅)

CTRL7100B I/O

前面板上 PCIe 2 x USB 3.0 端口

后面板上 2 个 USB 3.0 端口

后面板上 2 个 USB 2.0 端口

17 个移动硬盘架（1 个用于操作系统，16 个用于 RAID）

6 个 Mini-Display 端口

2x 10 Gb 以太网端口

1x 40 Gb 以太网端口（Mellanox ConnectX-3 以太网适配器），带有 QSFP 型连接器

CTRL7100 BRAID

磁盘容量和可用时长（800 MHz 带宽下）

RAID 选项	所有记录的总时间	磁盘预期可用时长
选项 B，在 1000 MS/s 时	55 分钟	290 小时
选项 B，在 1000 MS/s 时，无压缩存储	40 分钟	226 小时
选项 C，在 1000 MS/s 时	165 分钟	900 小时
选项 C，在 1000 MS/s 时，无压缩存储	120 分钟	680 小时

CTRL7100B 内部特性

Intel® Xeon® Gold 5218 16 核 (Cascade Lake) 双处理器

512 GB SSD（可从前面板拆下）

Windows 10 操作系统

GPU：AMD WX9100

选配 RAID 控制器和前端插接移动硬盘，支持 4 GB/s 流式传输，存储容量高达 32 TB

连接器

RF 输入

40 GHz Planar Crown 挡板，带 3.5 毫米孔式同轴适配器

外部频率基准输入

BNC 型，孔式

外部频率基准输出

BNC 型，孔式

触发/同步输入

BNC 型，孔式

噪声源控制

BNC 型，孔式

GPS 天线

SMA 型，孔式

IRIG-B 输入

BNC 型，孔式

1PPS 输入/输出

SMA 型，孔式

状态指示灯

电源指示灯

红色指示灯

动态

随机振动

RF 转换器，工作时：5-500 Hz，0.3 G rms

控制器，工作时：5-500 Hz，1.0 G rms

工作时冲击

RF 转换器，工作时：30 G，半正弦，持续时间 11ms

RF 转换器，未工作时：5-500 Hz，2.45 G rms

控制器，工作时：15 G，半正弦，持续时间 11ms

控制器，未工作时：5-500 Hz，2.28 G rms

（RF 转换器衰减器在水平冲击中可能会改变状态。如要复位，切换到任何其他状态或恢复所需状态。)

未工作时冲击

RF 转换器：30 G，半正弦，持续时间 11ms

控制器：25 G，半正弦，持续时间 11ms

随附：安装和安全手册，3.5 毫米 Crown 内孔连接器，PCIe 电缆，适配器Mini-Display Port 转 HDMI 和 Mini-Display Port 转 DVI。电力电缆以及采集单元和控制器的机架安装套件。控制器采用“电信式”机架安装。控制器也可以使用服务器式机架安装，这种机架由第三方提供。

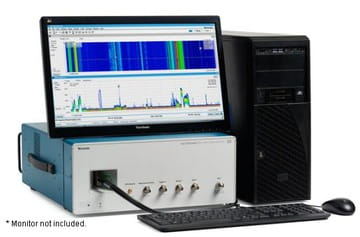

注：RSA7100B 不带电脑显示器。泰克推荐使用任何支持显示端口且显示分辨率最低 1920 x 1080 的显示器。

SignalVu-PC 许可证可以作为 RSA7100B 的选项订购，并在制造过程中安装在随附的控制器上，这让订货变得十分便捷，节省了收到仪器后的配置时间。这些许可证按节点锁定到控制器，在其使用期间可以迁移两次。独立许可证可以是节点锁定许可证，也可以是浮动许可证，可在订购后由客户安装在控制器上，应用灵活。

以下应用许可证可以在 RSA7100B 的控制器出厂时添加，以节省您管理许可证安装的时间。

出厂时安装的所有许可证都按节点锁定到控制器。另外还提供了浮动许可，使用泰克资产管理系统 (Tek AMS) 来管理。如需单独购买的浮动许可和节点锁定许可的完整清单，请参阅 SignalVu-PC 数据表中的订货信息。

174-6990-00

附加 PCIe 电缆，PCIE X8，两端直式连接器，Molex

850-0444-xx

安装 SignalVu-PC 时为 Windows 系统加装 512 GB 固态硬盘

131-9062-xx

附加 3.5 毫米 Crown 连接器（孔式）

650-6183-xx

CTRL7100 包装套件

650-6184-xx

RSA7100 分析仪包装套件

选项A0

北美电源插头 (115 V, 60 Hz)

选项A1

欧洲通用电源插头 (220 V, 50 Hz)

选项A2

英国电源插头 (240 V, 50 Hz)

选项A3

澳大利亚电源插头 (240 V, 50 Hz)

选项A4

北美电源插头 (240 V, 50 Hz)

选项A5

瑞士电源插头 (220 V, 50 Hz)

选项A6

日本电源插头 (100 V, 50/60 Hz)

选项A10

中国电源插头 (50 Hz)

选项A11

印度电源插头 (50 Hz)

选项A12

巴西电源插头 (60 Hz)

选项A99

无电源线

选项L0

英文手册

选项L3

日语手册

选项L5

简体中文手册

选项L99

无手册

选项C3

校准服务 3 年

选项C5

校准服务 5 年

选项G3

3 年全面保障（包括备用机、预约校准等）

选项G5

5 年全面保障（包括备用机、预约校准等）

DataVu-PC 面向使用 RSA7100B 流式传输和 RAID 选项来记录数据的用户。下面显示了 DataVu-PC 订购信息。请参见单独的 DataVu-PC 数据表，获得关于其许可、最低 PC 要求、特点和功能的详细信息。

DataVu-PC 通过 www.tek.com 分销。软件不提供硬拷贝版本。操作手册以 .pdf 格式与软件一起分销。

在购买 DataVu-PC 时，您可以选择三种基本版 DVPC-SPAN 许可证 (50 MHz、200 MHz 或 1000 MHz) 的任意一种。不同频宽许可证之间唯一的区别是许用分析的带宽不同。选择的带宽应覆盖采集/记录系统的最大带宽。例如，所有 USB 接口型分析仪都支持 DVPC-SPAN50 许可证，RSA7100B 在全带宽下的所有记录都需要 DVPC-SPAN1000。

DVPC-SMARK、DVPC-MREC 和 DVPC-PULSE 适用于为分析用途选择的任何 DVPC-SPAN 带宽许可证。DVPC-SMARK 许可证需要搭配任意带宽的 DVPC-SPAN 许可，DVPC-MREC 和 DVPC-PULSE 许可证需要搭配 DVPC-SMARK 许可证。

如果您要在多个地方配备控制器，那么可以为 RSA7100B 提供多个控制器。CTRL7100B 与 RSA7100B 配备的控制器完全一样。如需详细的订货信息，参阅 www.Tek.com 上的 CTRL7100B 数据表。
