DSA8300 产品技术资料

技术数据

本文中的产品规格和描述如有变更，恕不另行通知。

除另行说明外，所有技术规格均受保证。除另行说明外，所有技术规范适用于所有型号。

垂直系统

上升时间/带宽

取决于使用的采样模块

垂直分辨率

在采样模块的动态范围内 16 位

电接口分辨率： <20 μV LSB（适用于 1 V 全量程）

光接口分辨率视光接口模块的动态范围而定，从 80C07B（1 mW 全量程）的 <20 nW，到 80C10C（30 mW 全量程）的 <0.6 μW

水平系统

主时基和放大视图时基，水平量程

100 fs/div - 1 ms/div，1-2-5 顺序或 100 fs 增量

时间间隔精度

触发直接（前面板）输入

水平量程为 >20 ps/div，测量间隔最右面的点 <150 ns；平均精度： 0.1% 的间隔，STDEV： ≤1 ps

水平量程 ≤20 ps/div，测量间隔最右面的点 <150 ns；平均精度： 1 ps + 0.5% 的间隔

时钟输入/预定标触发（前面板），眼图或码型模式

平均精度取决于时钟输入精度 STDEV： <0.7 ps（最大值）；<0.1 ps（典型值）

时钟输入/预定标触发（前面板），其他模式

水平量程为 >20 ps/div，测量间隔最右面的点 <150 ns；平均精度： 0.1% 的间隔，STDEV： ≤3 ps

水平量程 ≤20 ps/div，测量间隔最右面的点 <150 ns；平均精度： 1 ps + 0.5% 的间隔

TDR 时钟触发（锁定到外部 10 MHz 时钟）

水平量程为 >20 ps/div，测量间隔最右面的点 <150 ns；平均精度： 0.01% 的间隔，STDEV： ≤1 ps（0.1 ps 典型值）

随机相位修正模式（时钟输入到 82A04B）

最大定时偏差：0.1% 的相位参考信号周期，典型值，相对于相位参考信号

如需进一步了解相位参考运行模式，请参阅“DSA8300 采样示波器的相位参考模块”产品技术资料。

触发的相位修正模式（时钟输入到 82A04B）

相对于相位参考信号的最大定时偏差：

>40 ns，触发事件之后： 0.2% 的相位参考信号周期，典型值

≤40 ns，触发事件之后： 0.4% 的相位参考信号周期，典型值

提供的水平偏移校正范围

SW：任何单独通道上，–500 ps 至 +100 ns，增量为 100 fs，一些限制适用于软件偏移校正 TDR 和采样模块。请注意，SW 相差校正表示在不同的水平位置采集另一个波形；存在吞吐量损失。

主机通道延迟（硬件偏移校正）：

采样模式：

80E11 和 80E11x1：±35 ps

80E07B、80E08B、80E09B 和 80E10B：±150 ps

80C17、80C18：+/- 65 ps

TDR 模式：

80E08B 和 80E10B：±200 ps

DSA8300 记录长度

50、100、250、500、1000、2000、4000、8000 或 16000 个样本（放大视图的最大记录长度为 4000 个样本）

提供的更长记录

IConnect^®： 1M 样本

80SJNB 抖动、噪声和 BER 分析软件： 10M 样本（100k 单位间隔，每个单位间隔 100 个样本）

触发系统

触发源

时钟输入/预定标触发（前面板）

TDR 时钟（内部生成）

来自光接口采样模块和电接口时钟恢复模块（内部连接）的时钟恢复触发

相位参考（在使用 82A04B 相位参考模块时）时基在自由运行模式下支持无触发信号采集

触发直接输入（前面板）

时钟输入/预定标触发输入

时钟输入灵敏度

150 mV_p-p至 1 V_p-p，0.15 GHz 至 20 GHz（典型值）

200 mV_p-p至 1 V_p-p，0.8 GHz 至 15 GHz（保障值）

最小偏移速率

≥2 V/ns

时钟输入范围

1.0 V_p-p（最大值） – AC 耦合

支持的码型长度（对 ADVTRIG 选项的码型触发）

2 至 2²³ (8,388,608)（含边界）

时钟眼图和时钟码型触发模式下的时钟输入抖动（典型值）

0.15 - 0.40 GHz：900 fs (RMS)

0.40 - 1.25 GHz：800 fs

1.25 - 20 GHz：425 fs

时钟眼图和时钟码型触发模式下的时钟输入抖动（最大值）

0.80 - 1.25 GHz：900 fs (RMS)

1.25 - 11.20 GHz：500 fs

11.20 - 15.0 GHz：600 fs

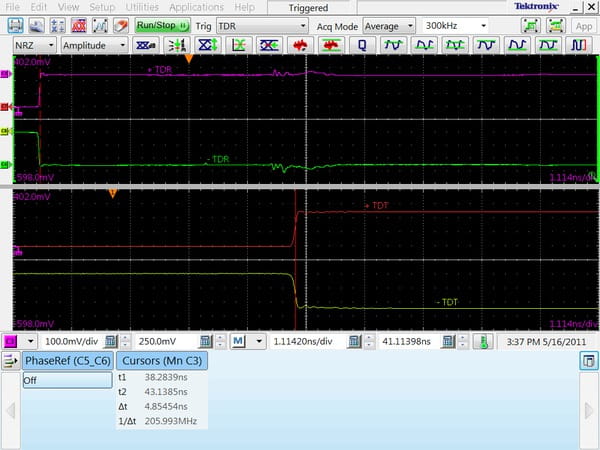

TDR 触发

TDR 阶跃速率

可以在 25 至 300 kHz 中选择，1 kHz 步长

实际 TDR 阶跃速率可能会较请求的速率变化达 2%

TDR 触发抖动

1.3 ps RMS（典型值）1.8 ps RMS（最大值）

相位参考时基

相位参考输入范围

标配 82A04B：8 - 32 GHz（保证值），2 - 32 GHz（典型值）

82A04B 选项 60G：8 - 60 GHz（保证值），2 - 70 GHz（典型值）

对频率 <8 GHz 的非正弦时钟，可能需要过滤时钟输入，以消除时钟信号中的谐波（请参阅附件 020-2566-xx、020-2567-xx 和 020-2568-xx）

相位参考输入灵敏度

到 82A04B 的时钟输入在下述范围内提供了最佳的抖动性能：0.6 - 1.8 V。相位参考时基直到 100 mV（典型值）仍能运行，但抖动会提高

抖动

f ≥8 GHz：100 fs RMS，10 GHz 或更快的采样模块上的典型值

2 GHz ≤ f ≤ 8 GHz：140 fs RMS，10 GHz 或更快的采集模块上的典型值

触发直接输入

触发灵敏度

50 mV，DC - 4 GHz（典型值）

100 mV，DC - 3 GHz（保证值）

触发电平范围

±1.0 V

触发输入范围

±1.5 V

触发释抑

5 μs - 50 ms 可调节，0.5 ns 增量

触发直接输入抖动

1.1 ps RMS + 5 ppm 的水平位置（典型值）

1.5 ps RMS + 10 ppm 的水平位置（最大值）

采集系统

采集模式

采样（普通）、包络和平均

采样模块数量

支持最多 4 个双通道电接口采样模块；最多 2 个光接口采样模块。

在 CH1/CH2 大插槽中装入要求电源的模块之外的任何模块时，只会置换 CH1/CH2 小槽的功能；在 CH3/CH4 大插槽中装入要求电源的模块之外的任何模块时，只会置换 CH3/CH4 小槽的功能。

同步采集的输入数量

最多 8 条通道

最大采集速率

在 TDR 模式下每条通道 300 kS/s

在所有其他非相位参考模式下每条通道 200 kS/s

在相位参考模式下每条通道 120 kS/s

波形测量

系统测量速率

DSA8300 同时进行最多 8 项测量，在选配显示每项测量的统计数据（最小值、最大值、平均值和标准值偏差）时，每秒更新 3 次

测量集

120 多种自动测量，包括 RZ、NRZ 和脉冲信号类型以及下述测量类型：

幅度测量

高、低、幅度、峰峰值、最大值、中间值、最小值、平均值、正向过冲、负向过冲、P-P、平均光接口功率（dBm、瓦）、噪声、RMS 噪声、SNR、眼图高度、眼图张度因数、消光比（比率，%，dB）、抑制比（比率，%，dB）、OMA、Q-因数、RMS、AC RMS、周期 RMS、周期平均、增益、交叉 %、交叉电平 OMA、VMA

定时测量

上升时间、下降时间、周期、位速率、位时间、频率、交叉时间、+交叉、–交叉、抖动（P-P、RMS）、眼图宽度、+宽度、–宽度、突发脉冲宽度、正占空比、负占空比、占空比失真、延迟、相位、脉冲对称性

面积测量

面积、周期面积

光标

光点、竖条和横条光标

波形处理

使用下述数学函数定义定义和显示最多 8 个数学运行波形： 加法、减法、乘法、除法、平均、差分、指数、积分、自然对数、对数、幅度、最小值、最大值、平方根和滤波。 此外，可以在定义数学运算波形时把测量值作为标量使用

模板测试

对许多应用，泰克以预先定义的内置模板方式提供了标准模板。下面的受支持标准列表中列出了多种最常用的标准模板。请与泰克本地代表联系，索取所有可用模板的列表。除另行指明外，可以使用基于文件的模板，作为固件可加载的文件分发新模板、泰克出厂时创建的模板和更新的模板。用户自定义模板允许用户创建（通过 UI 或 PI）用户模板

支持的标准

类型	标准
以太网	100BASE-LX10 125.0 Mb/s100BASE-BX10 125.0 Mb/s 千兆以太网 1.250 Gb/s 1000BASE-KX 1.250 Gb/s 2 GBE 2.500 Gb/s 10GBASE-X4 3.125 Gb/s 10GBASE-W 9.95328 Gb/s 10GBASE-R 10.3125 Gb/s FEC11.10 11.095728 Gb/s 10GBASE-LRM 10.31250 Gb/s 40GBASE-FR 41.25 Gb/s 40GBASE-LR4 10.3125 Gb/s 40GBASE-SR4 10.3125 Gb/s 100GBASE-ER4 25.71825 Gb/s 100GBASE-LR4 25.71825 Gb/s 100GBASE-SR10 10.3125 Gb/s 100GBASE-SR4 25.7185 Gb/s
SONET/SDH	OC-1/STM-0 51.84 Mb/s OC-3/STM-1 155.52 Mb/s OC-12/STM-4,622.08 Mb/s OC-48/STM-16 2.48832 Gb/s FEC2.666 2.6660571 Gb/s OC-192/STM-64 9.95328 Gb/s FEC10.66 10.6642 Gb/s FEC10.71 10.709225 Gb/s OTU4 27.95 Gb/s OC-768/STM-256 39.81312 Gb/s FEC42.66 42.6569 Gb/s FEC43.02 43.018414 Gb/s
光纤通道光接口	FC133 132.81 Mb/s FC266 265.6 Mb/s FC531 531.2 Mb/s FC1063 1.0625 Gb/s FC2125 2.125 Gb/s FC4250 4.250 Gb/s 8GFC 8.500 Gb/s 10GFC 10.518750 Gb/s FC11317 11.3170 Gb/s 16GFC MM r6.1 14.025 Gb/s 16GFC SM r6.1 14.025 Gb/s 32GFC 28.05 Gb/s
光纤通道电接口	FC133 132.81 Mb/s FC266 265.6 Mb/s FC531 531.2 Mb/s FC1063 1.0625 Gb/s FC2125E 2.125 Gb/s： Abs、Beta、Tx/Rx；Abs、Gamma、Tx/Rx FC4250E 4.250 Gb/s： Abs、Beta、Tx/Rx；Abs、Gamma、Tx/Rx FC8500E 8.500 Gb/s： Abs、Beta、Tx/Rx；Abs、Gamma、Tx/Rx
SATA	G1 1.500 Gb/s Tx、Rx G2 3.000 Gb/s Tx、Rx G3 6.000 Gb/s Tx、Rx

显示器系统

触摸屏显示器

对角线长度 264 毫米/10.4 英寸，彩色，LCD

颜色

16,777,216（24 位）

视频分辨率

水平 1024 像素 x 垂直 768 像素

放大视图

除主时基外，DSA8300 支持两种放大视图。 这些放大视图使用单独的时基设置独立采集，支持与主时基相同或更快的时间/格设置

输入输出端口

前面板

USB 2.0 端口

一个 USB 2.0 连接器（2012 年 12 月之后毛重的仪器在其前面板上配有 3 个 USB 端口）

防静电连接

香蕉插孔连接器，1 MΩ

触发直接输入

参阅触发系统技术数据

时钟输入/预定标触发

参阅触发系统技术数据

TDR 时钟输出

参阅触发系统技术数据

DC 校准输出

最大 ±1.25 V

后面板

USB 端口

4 个 USB 2.0 连接器

LAN 端口

RJ-45 连接器，支持 10/100/1000BASE-T

串行端口

DB-9 COM1、COM2 端口

GPIB

IEEE488.2 连接器

DVI-I 视频端口

DVI 连接器，插座式

连接显示示波器画面，包括外部监视器或投影仪上的实时波形。 还可以使用这些端口在外部监视器上显示一级 Windows 桌面。

也可以把 DVI-I 端口配置为显示二级 Windows 桌面（也称为扩展桌面或双监视器显示）。

提供 DVI 到 VGA 15 针 D-Sub 连接器适配器

PS2 串行端口

鼠标和键盘输入

音频端口

1/8 英寸麦克风输入和线路输出

数据存储

波形数据库

4 条独立累积的波形记录，每条记录高达 4M 波形点。 可变波形数据库模式，支持真正先进先出，4 个波形数据库中每个波形数据库提供了最多 2000 个波形（每个波形数据库最高 2M 样本）

硬盘

后面板、可移动硬盘，500 GB 容量

光盘驱动器

前面板 DVD 只读/光盘读写驱动器，带有光盘制作应用软件

非易失性存储

USB 2.0 闪存

计算机系统

操作系统

Microsoft Windows 7 旗舰版（32 位）

CPU

3 GHz Intel Core™ 2 Duo CPU

电源

线路电压和频率

90 V 至 250 V

50 Hz 至 400 Hz

功耗

205 W，典型值，仅限主机

330 W，典型值，完全加载

最大 600 W

物理特点

尺寸

	毫米	英寸
宽度	475	18.0
高度	343	13.5
厚度	419	16.5



	公斤	磅
重量	21	46

EMC、环境和安全

温度

工作状态

+10 至 +40℃

非工作状态

-22 至 +60℃

海拔高度

工作状态

3,048 m (10,000 ft.)

非工作状态

12,190 m (40,000 ft.)

相对湿度

操作（未安装 CD-ROM）

40℃ 及以下时 20% 至 80%（40℃ 时相对湿度上限下降至 45%）

电磁兼容性

2004/108/EC

安全性

UL3111-1、CSA1010.1、EN61010-1、IEC61010-1

订货信息

有关 DSA8300 数字串行分析仪采样示波器的更多详细信息，请从 www.tek.com 下载《DSA8300 数字串行分析仪、80C00 系列采样模块、80E00 系列采样模块和 80A00 模块规格技术参考》（泰克部件号 077-0571-xx）。

型号

DSA8300

数字串行分析仪采样示波器

标配附件

071-2897-XX

DSA8300 数字串行分析仪快速入门用户手册

119-7083-XX

键盘

119-7054-XX

鼠标

200-4519-XX

仪器前盖

016-1441-XX

附件袋

119-6107-XX

触屏笔 (2)

006-3415-XX

ESD 腕带，带有 6 英尺卷线

063-4356-XX

DSA8300 产品文档套件 (CD)

不可订购

DSA8300 在线帮助（应用软件的一部分）

不可订购

DSA8300 程序员在线手册（应用软件的一部分）

020-3088-XX

DSA8300 泰克示波器产品软件安装套件

类型取决于下订单时的选型

电源线

013-0347-XX

VGA 插孔适配器到 DVI 插头适配器

仪器选件

选项

ADVTRG

增加高级触发及码型同步

80SSR4

100GBASE-SR4 全面发射机一致性测试

80STDEC

100GBASE-SR4 发射机和色散眼图闭合 (TDEC) 测试

80S400G-TXO

PAM4 光传输器一致性包。80SJNB 选项和 PAM4 高级选项中还支持 TDECQ 测量功能。

PAM4

PAM4 发射机分析软件 (要求选项 JNB01 (80SJNB Advanced) 或选项 JNB02 (80SJNB Advanced 及 SDLA Visualizer) 软件)

CEI-VSR

适用于 DSA8300 的 OIF CEI 3.0 一致性测试解决方案

JNB

增加 80SJNB Essentials。任何版本的 80SJNB 都包括 80SJARB 和 RIN/RINxOMA 应用软件。

JNB01

增加 80SJNB Advanced

JNB02

增加带 SDLA 可视化仪的 80SJNB Advanced

JARB

增加 80SJARB（包括选项 JNB、JNB01 或 JNB02 ）

ICMX

IConnect® 和 MeasureXtractor 信号完整性和故障分析软件

ICON

IConnect® 信号完整性和故障分析软件

SPAR

IConnect® S 参数软件

DSA8300 400G-M4

400G 光制造分析软件，4 通道 TDECQ 分析。这一软件设计用于连接到 DSA8300 采样示波器的 PC 上。(已有 DSA8300 的客户需要购买 DSA83UP 400G-M4。)

电源插头选项

选项 A0

北美电源插头（115 V，60 Hz）

选项 A1

欧洲通用电源插头（220 V，50 Hz）

选项 A2

英国电源插头（240 V，50 Hz）

选项 A3

澳大利亚电源插头（240 V，50 Hz）

选项 A4

北美电源插头（240 V，50 Hz）

选项 A5

瑞士电源插头（220 V，50 Hz）

选项 A6

日本电源插头（100 V、50/60 Hz）

选项 A10

中国电源插头 (50 Hz)

选项 A11

印度电源插头 (50 Hz)

选项 A12

巴西电源插头 (60 Hz)

选项 A99

无电源线

语言选项

选项 L0

英文手册

选项 L7

简体中文手册

选项 L8

繁体中文手册

选项 L10

俄语手册

语言选项包括为所选语言提供的翻译前面板面饰。

服务选项

选项 C3

3 年校准服务

选项 C5

5 年校准服务

选项 CA1

单次校准或功能校验

选项 D1

校准数据报告

选项 D3

3 年校准数据报告（要求选项 C3）

选项 D5

5 年校准数据报告（要求选项 C5）

选项 IF

升级安装服务

选项 R3

3 年维修服务（包括保修）

选项 R5

5 年维修服务（包括保修）

示波器保修和维修服务不包括探头和附件。 请参阅每种探头和附件的规格书，了解各自的保修和校准条款。

DSA83UP - DSA8300 升级套件

ADVTRIG

增加高级触发及码型同步

HDD8

额外的硬盘驱动器配有安装支架、操作系统和示波器应用软件

JARB

增加 80SJARB（包括选项 JNB、JNB01 或 JNB02 ）

JNB

增加 80SJNB Essentials

JNB01

增加 80SJNB Advanced

JNB02

增加带 SDLA 可视化仪的 80SJNB Advanced

JNBTOJNB01

从 JNB 升级到 JNB Advanced

JNBTOJNB02

从 JNB 升级到带 SDLA 可视化仪的 JNB Advanced

JNB01TOJNB02

从 JNB01 升级到 JNB02（增加 SDLA 可视化仪）

80SSR4

100GBASE-SR4 全方位发射机一致性测试(包括 TDEC)；推荐采样模块 80C18 或 80C17 或 80C15 及选项 CRTP

80STDEC

100GBASE-SR4 发射机和色散眼图闭合 (TDEC)；推荐带选项 CRTP 的采样模块 80C18 或 80C17 或 80C15

80S400G-TXO

适用于 PAM4 一致性测试和 TDECQ 测量

PAM4

升级 80SJNB：增加 PAM4 发射机分析功能；需要 80SJNB Advanced (JNB01) 或 80SJNB Advanced+SDLA (JNB02) 软件

CEI-VSR

适用于 DSA8300 的 OIF CEI 3.0 一致性测试解决方案

DSA83UP 400G-M4

400G 光制造分析软件升级，5通道 TDECQ 分析。适用于已有 DSA8300 的客户。

DSA8300 机架安装

016-1791-02

DSA8300 机架安装套件

选配附件

光接口模块

光接口模块直接插入 DSA8300 采样示波器主机的大插槽中。详情请参阅80C00 光接口模块产品技术资料。

所有光接口模块都安装了 FC/PC 连接器。作为选项提供的其他连接器适配器有：ST/PC、D4/PC、Biconic、SMA 2.5、SC/PC、DIN/PC、HP/PC、SMA、DIAMOND 3.5。

80C07B

2.5 GHz 单模和多模放大 (750-1650 nm) 光接口模块，适用于多速率数据通信和电信应用，选配集成时钟恢复。

80C08D

9 GHz 光接口通道；为 8.5-12.5 Gb/s 应用优化的单模和多模放大 (750 - 1650 nm) 光接口模块，选配集成时钟恢复

80C10C

55/70/80 GHz；单模(1290 ~ 1330 nm 和 1520 ~ 1620 nm) 光模块，带有基准接收机¹ 滤波器，支持多速率数据通信和电信 40 Gb/s 和 100 Gb/s (4 × 25 Gb/s) 和 PAM4 50G/100G/200G/400G @ 25+GBd 和 53+GBd 应用，选配校准后的触发捡拾，用于外部时钟恢复仪器(如 CR286A)

80C11B

30 GHz 单模 (100 - 1650 nm) 光接口模块，带有参考接收机¹滤波器，适用于 8.5 - 14.1 Gb/s 电信和数据通信标准。选配适用于 8.5-12.6 Gb/s 应用的集成时钟恢复功能

80C12B

12 GHz 光通道；单模和多模，放大的(750 ~ 1650 nm) 光模块，带光基准接收机¹，支持 155 Mb/s ~ 12.5Gb/s 应用及校准后的触发捡拾，用于外部时钟恢复仪器(如 80A05 或 CR125A)

80C14

12 GHz 光接口通道；为 8.5-12.5 Gb/s 应用优化的单模和多模放大 (750-1650 nm) 光接口模块，配有经过校准的触发捡拾功能，用于外部时钟恢复仪器（如 CR175A 或 CR286A）

80C15

32 GHz，单模和多模光接口模块，带有带宽滤波器，适用于多速率数据通信和电信 25、100 (4x25) Gb/s 和 50G/100G/200G/400G PAM4 应用。选项 CRTP 提供了第二个高灵敏度光输入，为时钟恢复功能（使用泰克 CR286A）或误码检测功能（使用泰克 PED4001）驱动时钟恢复触发捡拾 (CRTP) 电差分输出。

80C17、80C18

32 GHz 单模和多模、单通道和双通道光接口模块，带有带宽滤波器，适用于多速率数据通信和电信 25 和 100 (4x25) Gb/s 和 50G/100G/200G/400G PAM4 应用。

80C20, 80C21

53 GHz, 单模, 1 通道和 2 通道光模块, 带有带宽滤波器， 支持多速率数据和电信 40, 100 (4x25) Gb/s 及 PAM4 50G/100G/200G/400G 应用。

¹光基准接收机(ORR)是一种四阶 Bessel-Thompson 滤波器，支持标准规定的标称响应及其他细节。定义细节会有所差别；泰克优化了响应，实现最佳标称拟合和最高质量的模板测试结果。

电接口模块

电接口模块直接插入 DSA8300 采样示波器主机的 4 个小插槽中。详情请参阅80E00 电采样模块产品技术资料。

80E11

70/60/40 ¹ GHz 电采样器，双通道

80E11X1

70/60/40¹ GHz 电采样器，单通道

80E10B

远程 ² 采样模块 – 50/40/30¹ GHz 电接口，双通道，拥有真正差分 TDR 功能

80E09B

远程²采样模块 – 60/40/30¹GHz 电接口，双通道

80E08B

远程²采样模块 – 30/20¹GHz 电接口，双通道，真正差分 TDR 功能

80E07B

远程²采样模块 – 30/20¹GHz 电接口，双通道

80E04

20 GHz 电接口采样器，双通道，真正差分 TDR 功能。对远程采样，应使用 80X01 或 80X02 电接口采样模块延长电缆

80E03

20 GHz 电接口采样器， 双通道。对远程采样，应使用 80X01 或 80X02 电接口采样模块延长电缆

¹用户可以选择带宽。

²每个远程采样器/TDR 发生器位于单独的 2 米远程电缆上，可以简便地与被测器件放在一起，实现优秀的采集信号保真度。

相位参考模块

82A04B 相位参考模块安装在 DSA8300 中，带有与要采集的数据同步的时钟时，为从被测器件采集信号提供了超低抖动时基。 它可以支持 2 GHz¹ 到 >60 GHz 的时钟。

82A04B

相位参考模块 – 标准模块支持高达 32 GHz 的时钟。 在选配选项 60G 时，支持高达 >60 GHz 的时钟

¹对 <8 GHz 的时钟频率，可能必需滤波时钟输入，以消除时钟信号中的谐波（请参阅其他附件 020-2566-xx、020-2567-xx 和 020-2568-xx）。

时钟恢复模块/仪器

CR125A

电接口时钟恢复仪器。对 100 Mb/s-12.5 Gb/s 连续范围内所有最常用的电气标准，CR125A 从串行数据流中恢复时钟。适用于电接口信号及 80C12B

CR175A

电接口时钟恢复仪器。对 100 Mb/s-17.5 Gb/s 连续范围内所有最常用的电气标准，CR175A 从串行数据流中恢复时钟。适用于电接口信号及 80C12B 和 80C14

CR286A-HS

电接口时钟恢复仪器。对 100 Mb/s-28.6 Gb/s 连续范围内所有最常用的电气标准，CR286A 从串行数据流中恢复时钟。适用于电接口信号及 80C12B、80C14 和 80C10B/80C10C（适用于高达 28.6 Gb/s 的速率）。注：大部分使用需要选项 HS（高灵敏度）。

产品捆绑套件，适合于 10 - 28 Gb/s 的应用

80B28G

产品捆绑套件，包括以下其中一款产品：80E09B 电接口采样模块；82A04B 相位参考模块；CR286A-HS 28.6 GHz 时钟恢复仪器；80X01：1 米采样模块延长电缆；以及 80A08 28 Gb/s 测量附件套装。

推荐附件

80A09

26 GHz ESD 保护装置（内嵌始终活跃）

80A02

EOS/ESD 隔离模块，用于泰克电接口采样模块的静电隔离

80A03

TEKConnect 探头接口模块

80A08

附件套件，适用于速率最高为 28 Gb/s 的电接口测量；包括电接口触发捡拾功能和 CRU 电缆，尺寸均为 2.4 mm。

80X01

1 米电接口采样模块延长电缆

80X02

2 米电接口采样模块延长电缆

校准套件和附件（第三方）

为了使用 80E10B、80E08B 和 80E04 电接口 TDR 模块和 IConnect® 软件获得最佳 S 参数测量结果，我们推荐使用 Maury Microwave 公司生产的精密校准套件、适配器套件、连接器节约装置、架空线、扭矩扳手和连接器量规。

这些器件兼容 80E00 模块的 2.92 mm、2.4 mm 和 1.85 mm 连接器。如需订购校准套件及其他器件，请联系 Maury Microwave (www.maurymw.com/tektronix.htm)。
