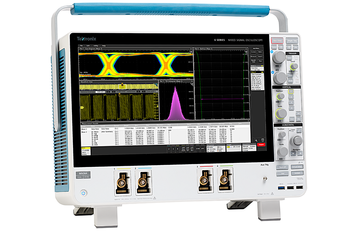

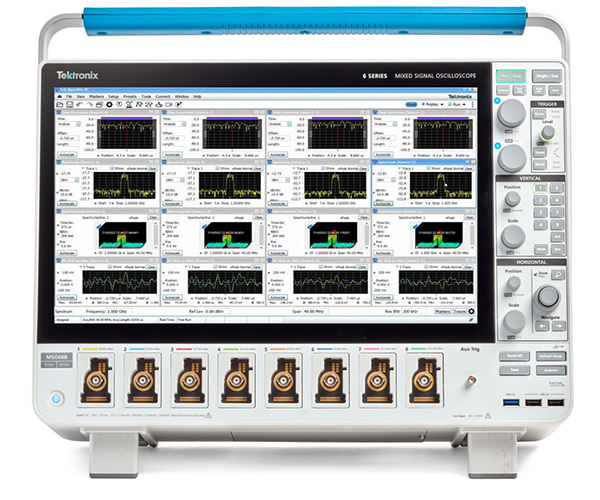

6 系列 MSO

技术规格

除另行指明外，所有技术规格保证适用于所有型号。

型号概述

垂直系统 – 模拟通道

输入耦合

DC、AC

输入阻抗 1 MΩ 直流耦合

1 MΩ ±1%

输入电容 1 MΩ DC 耦合, 典型值

14.5 pF ±1.5 pF

输入阻抗 50 Ω, DC 耦合

50 Ω ±3%

输入灵敏度范围

1 MΩ

500 µV/div ~ 10 V/div，1-2-5 序列

注：500 μV/div 是 1 mV/div 的 2 倍数字缩放。

50 Ω

1 mV/div ~ 1 V/div，1-2-5 顺序

注：1 mV/div 是 2 mV/div 的 2 倍数字缩放。

最大输入电压

2.3 V_RMS，@ < 100 mV/div，峰值 ≤±20 V（脉冲宽度 ≤ 1 us）

5.5 V_RMS，@ ≥ 100 mV/div，峰值 ≤±20 V（脉冲宽度 ≤ 200 us）

1 MΩ：300 V_RMS

对于 1 MΩ，在 4.5 MHz ~ 45 MHz 时额定值以 20 dB/10 倍频程比率下降；

45 MHz ~ 450 MHz 时额定值以 14 dB/10 倍频程比率下降；> 450 MHz 时，5.5 V_RMS

有效位 (ENOB)，典型值

2 mV/div，高分辨率模式，50 Ω，10 MHz 输入，90% 全屏

带宽	ENOB
4 GHz	5.9
3 GHz	6.1
2.5 GHz	6.2
2 GHz	6.35
1 GHz	6.8
500 MHz	7.2
350 MHz	7.4
250 MHz	7.5
200 MHz	7.75
20 MHz	8.8

50 mV/div，高分辨率模式，50 Ω，10 MHz 输入，90% 全屏

带宽	ENOB
4 GHz	7.25
3 GHz	7.5
2.5 GHz	7.6
2 GHz	7.8
1 GHz	8.2
500 MHz	8.5
350 MHz	8.8
250 MHz	8.9
200 MHz	9
20 MHz	9.8

2 mV/div，采样模式，50 Ω，10 MHz 输入，90% 全屏

带宽	ENOB
8 GHz	5.1
7 GHz	5.3
6 GHz	5.5
5 GHz	5.65
4 GHz	5.9
3 GHz	6.05
2.5 GHz	6.2
2 GHz	6.35
1 GHz	6.8
500 MHz	7.2
350 MHz	7.3
250 MHz	7.5
200 MHz	7.3
20 MHz	7.6

50 mV/div，采样模式，50 Ω，10 MHz 输入，90% 全屏

带宽	ENOB
8 GHz	6.5
7 GHz	6.6
6 GHz	6.8
5 GHz	7
4 GHz	7.2
3 GHz	7.4
2.5 GHz	7.6
2 GHz	7.7
1 GHz	8.2
500 MHz	8.4
350 MHz	8.7
250 MHz	8.8
200 MHz	7.8
20 MHz	7.9

DC 增益精度

✓50 Ω

±2.0%⁶（2 mV/div 时为 ±2.0%，1 mV/div 时为 ±4%，典型值）

±1.0%⁷，（2 mV/div 时为 ±1.0% 满刻度，1 mV/div 时为 ± 2%，典型值）

位置范围

±5 格

最大偏置范围

输入信号不得超过 50 Ω 输入路径的最大输入电压。

V/div 设置	最大偏置范围，50 Ω 输入
1 mV/div - 99 mV/div	±1 V
100 mV/div - 1 V/div	±10 V

V/div 设置	最大偏置范围，1 MΩ 输入
500 µV/div - 63 mV/div	±1 V
64 mV/div - 999 mV/div	±10 V
1 V/div - 10 V/div	±100 V

偏置精度

±（0.005 X | 偏置 - 位置 | + DC 平衡 ）；偏置、位置和 DC 平衡单位为伏特

带宽选项

8 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz 和 8 GHz

6 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz 和 6 GHz

4 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz 和 4 GHz

2.5 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz 和 2.5 GHz

1 GHz 型号，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz 和 1 GHz

1 MΩ

20 MHz、200 MHz、250 MHz、350 MHz 和全带宽 (500 MHz)

带宽频响优化

平坦响应或阶跃响应

随机噪声，RMS，典型值

50 Ω，典型值

50 GS/s，采样模式，RMS

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
10 GHz		183 μV	188 μV	228 μV	346 μV	602 μV	1.39 mV	3.58 mV	27.4 mV
9 GHz		167 μV	172 μV	208 μV	315 μV	549 μV	1.27 mV	3.22 mV	25 mV
8 GHz		153 μV	156 μV	192 μV	287 μV	501 μV	1.15 mV	2.94 mV	23.1 mV
7 GHz		139 μV	141 μV	175 μV	262 μV	457 μV	1.07 mV	2.68 mV	21.1 mV
6 GHz		124 μV	127 μV	156 μV	234 μV	412 μV	949 μV	2.39 mV	19 mV

25 GS/s，HiRes 模式，RMS

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
5 GHz		111 μV	112 μV	134 μV	197 μV	338 μV	772 μV	1.99 mV	15.4 mV
4 GHz		97.4 μV	98.7 μV	117 μV	171 μV	291 μV	672 μV	1.73 mV	13.3 mV
3 GHz		83.8 μV	85 μV	101 μV	144 μV	245 μV	559 μV	1.46 mV	11.2 mV
2.5 GHz		75.6 μV	76.6 μV	90.7 μV	128 μV	219 μV	498 μV	1.3 mV	9.85 mV
2 GHz		68.9 μV	69.9 μV	81.7 μV	116 μV	195 μV	444 μV	1.17 mV	8.78 mV
1 GHz		51.1 μV	51.8 μV	59.9 μV	82.9 μV	138 μV	314 μV	829 μV	6.22 mV
500 MHz		37.5 μV	38 μV	43.4 μV	60 μV	99.9 μV	230 μV	607 μV	4.61 mV
350 MHz		31.9 μV	32.3 μV	36.9 μV	49.9 μV	82.1 μV	185 μV	499 μV	3.62 mV
250 MHz		28.1 μV	28.5 μV	32.5 μV	44 μV	71.5 μV	161 μV	440 μV	3.19 mV
200 MHz		24.2 μV	24.5 μV	28 μV	37.9 μV	62.3 μV	140 μV	383 μV	2.78 mV
20 MHz		8.68 μV	8.8 μV	10.1 μV	13.8 μV	22.9 μV	52.8 μV	136 μV	1.04 mV

1 MΩ，高分辨率模式 (RMS)，典型值

V/div		1 mV/div	2 mV/div	5 mV/div	10 mV/div	20 mV/div	50 mV/div	100 mV/div	1 V/div
500 MHz		186 μV	202 μV	210 μV	236 μV	288 μV	522 μV	1.25 mV	13.4 mV
350 MHz		134 μV	138 μV	145 μV	163 μV	216 μV	391 μV	974 μV	10.6 mV
250 MHz		108 μV	110 μV	114 μV	131 μV	182 μV	374 μV	838 μV	9.63 mV
200 MHz		106 μV	108 μV	109 μV	117 μV	149 μV	274 μV	674 μV	8.01 mV
20 MHz		73 μV	73.2 μV	78.1 μV	99.6 μV	158 μV	361 μV	801 μV	8.29 mV

串扰（通道隔离度），典型值

≥70 dB，2 GHz 以下时

≥60 dB，5 GHz 以下时

≥45 dB，8 GHz 以下时

对设置为 200 mV/div 的任意两条通道。

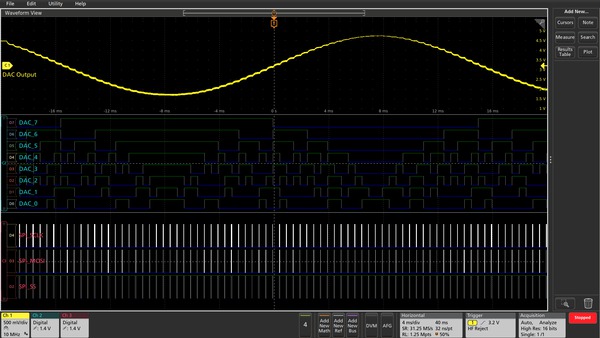

垂直系统 – 数字通道

通道数量

安装的每只 TLP058 有 8 个数字输入 (D7-D0) (有一条模拟通道)

垂直分辨率

1 位

最大输入切换速率

500 MHz

可检测的最小脉宽, 典型值

300 ps

阈值

每条数字通道一个阈值

阈值范围

±40 V

阈值分辨率

10 mV

阈值精度

± [100 mV + 校准后3%的阈值设置]

输入通道迟滞，典型值

在探头端部 100 mV

输入动态范围, 典型值

30 V_pp 对 F_in ≤ 200 MHz, 10 V_pp 对 F_in > 200 MHz

绝对最大输入电压, 典型值

±42 V 峰值

最小电压摆幅, 典型值

400 mV 峰峰值

输入阻抗, 典型值

100 kΩ

探头负载，典型值

2 pF

前端和射频系统（所有测量值均为典型值）

灵敏度/噪声密度

-157 dBm/Hz（1 mV/div，-38 dBm，1.0001 GHz CF，500 kHz 频宽，3 kHz RBW）

DANL

-163 dBm/Hz 10 MHz - 6 GHz，1 mV/div

-160 dBm/Hz >6 GHz - 10 GHz，1 mV/div

噪声系数

17 dB（1 mV/div，-38 dBm，1.001 GHz，500 kHz 频宽，3 kHz RBW）

SNR/动态范围

112 dB（1 GHz 输入载波，0 dBm 示波器输入范围，1 GHz CF，100 MHz 频宽，1 kHz RBW，中心测量值 ±20 MHz）

绝对幅度精度

±1 dB (0 - 8 GHz)，最大 10 GHz BW

相位噪声 @ 1GHz

10 MHz偏置：-140 dBc/Hz

1 MHz偏置：-132 dBc/Hz

100 kHz偏置：-118 dBc/Hz

10 kHz偏置：-118 dBc/Hz

EVM (256 QAM)

0.5% @ 20 MSymbols/s

1.1% @ 800 MSymbols/s

1.5% @ 1.2 GSymbols/s

1.6% @ 2 GSymbols/s

SFDR

60 dB @ 3 GHz，5 GHz 频宽

70 dB @ 2.35 GHz，1.5 GHz 频宽

回波损耗 (<100 mV/div )

12 dB <5GHz

8 dB，5 GHz 至 10 GHz

谐波失真

二阶谐波：-58 dBC，0 dBm，1 GHz 信号

三阶谐波：-55 dBC，0 dBm，1 GHz 信号

双音三阶交互调变点（99 mV/格时）

25 dBm（10 MHz 至 6 GHz）

20 dBm（6 GHz 至 8 GHz）

12 dBm（8 GHz 至 10 GHz）

水平系统

时基范围

40 ps/div ~ 1,000 s/div

采样速率范围

6.25 S/s ~ 25 GS/s（实时）

50 GS/s ~ 2.5 TS/s（插补）

记录长度范围

适用于模拟通道和数字通道。所有采集模式都是 250 M 最大记录长度直到 1 k 最低记录长度，可以以 1 个样点递增调节。

标配：62.5 M 点

选项 6-RL-1：125 M 点

选项 6-RL-2：250 M 点

秒/格范围

型号	1 K	10 K	100 K	1 M	10 M	62.5 M	125 M	250 M	500 M	1 G
MSO64 标配 62.5 M	40 ps - 16 s	400 ps - 160 s	4 ns - 1000 s			2.5 μs - 1000 s	不适用	不适用	不适用	不适用
MSO64 选项 6-RL-1 125 M	40 ps - 16 s	400 ps - 160 s	4 ns - 1000 s			2.5 μs - 1000 s	5 μs - 1000 s	不适用	不适用	不适用
MSO64 选项 6-RL-2 250 M	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 μs - 1000 s	5 μs - 1000 s	10 μs - 1000 s	不适用	不适用
选项 6-RL-3 500 Mpts	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 us - 1000 s	5 us - 1000 s	10 us - 1000 s	20 us - 1000 s	不适用
选项 6-RL-4：1 G 点	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 us - 1000 s	5 us - 1000 s	10 us - 1000 s	20 us - 1000 s	40 us - 1000 s

孔径不确定度（采样抖动）

持续时间	典型抖动
<1 μs	80 fs
<1 ms	130 fs

时基精度

±1.0 x10^-7 在任意 ≥1 ms 时间间隔上

说明	技术指标
出厂容差	±12 ppb。 在校准时，25 °C 环境温度，在任意 ≥1 ms 间隔上
温度稳定性	±20 ppb，在 0 °C ~ 50 °C 整个工作范围内，在此温度下经过足够的浸入时间后。 在工作温度下测试
晶体老化	±300 ppb。 频率容限在 1 年期内的变化率（@ 25 °C）

时间增量测量精度，额定

（假定边沿形状根据高斯滤器响应生成）

对于给定的仪器设置和输入信号，计算时间增量测量精度 (DTA) 的公式（假设忽略高于奈奎斯特频率的信号量），其中：

SR ₁ = 转换速率（第 1 个边沿）在第 1 个测量点周围

SR ₂ = 转换速率 (第 2 个边缘边沿）在第 2 个测量点周围

N = 输入参考保障噪声极限值 (V_RMS)

TBA = 时基精度或基准频率误差

t _p = 增量时间测量持续时间 (s)

最高采样率下的最大持续时间

2.5 ms（标配）或 5 ms（选配6-RL-1，125 M 点）或 10 ms（选配6-RL-2，250 M 点）

时基延迟时间范围

-10 格 ~ 5,000 s

时延校正范围

-125 ns 至 +125 ns，分辨率为 40 ps（针对“峰值检测”和“包络”采集模式）。

-125 ns 至 +125 ns，分辨率为 1 ps（针对“峰值检测”和“包络”采集模式）。

模拟通道间延迟，全带宽，典型值

≤ 10 ps，对任意两条通道，输入阻抗设置为 50 Ω，DC 耦合，V/div 相等或高于 10 mV/div

模拟通道和数字 FlexChannel 通道之间延迟，典型值

< 1 ns，使用 TLP058 及与示波器带宽匹配的无源探头，没有应用带宽限制

任意两条数字 FlexChannel 通道之间的延迟，典型值

320 ps

数字 FlexChannel, 通道任意两位之间的延迟, 典型值

200 ps

触发系统

触发模式

自动、正常和单次

触发耦合

DC，高频抑制（衰减 > 50 kHz），低频抑制（衰减 < 50 kHz），噪声抑制（降低灵敏度）

触发释抑范围

0 ns 至 10 秒

触发带宽（边沿、脉冲和逻辑），典型值

型号	触发类型	触发带宽
MSO64 8 GHz	边沿	8 GHz
MSO64 8 GHz	脉冲，逻辑	4 GHz
MSO64 6 GHz	边沿	6 GHz
MSO64 6 GHz	脉冲，逻辑	4 GHz
MSO64 4 GHz, 2.5 GHz, 1 GHz:	边沿，脉冲，逻辑	产品带宽

边沿类型触发灵敏度，DC 耦合，典型值

路径	范围	技术指标
1 MΩ 路径（所有型号）	0.5 mV/div 至 0.99 mV/div	5 mV，DC ~ 仪器带宽
	≥ 1 mV/div	5 mV 或 0.7 div，以高者为准，DC ~ <500 MHz 或仪器带宽；6 mV 或 0.8 div，以高者为准，> 500 MHz ~ 仪器带宽
50 Ω 路径	1 mV/div 至 9.98 mV/div	3.0 div，DC ~ 仪器带宽
	≥ 10 mV/div	< 1.0 div，DC ~ 仪器带宽
线路	90 V ~ 264 V 线路电压，50 - 60 Hz 线路频率时	103.5 V ~ 126.5 V
辅助触发输入		250 mVPP，从 DC 到 400`MHz

边沿类型触发灵敏度, 非 DC 耦合, 典型值

触发耦合	典型灵敏度
噪声抑制	2.5 x DC 耦合极限
高频抑制	DC ~ 50 kHz 时，1.0 x DC 耦合极限。衰减 50 kHz 以上的信号。
低频抑制	对 50 kHz 以上的频率，1.5 x DC 耦合极限。50 kHz 以下时衰减信号。

触发抖动，典型值

≤ 1.5 ps_RMS，采样模式和边沿型触发

≤ 2 ps_RMS，边沿型触发和 FastAcq 模式

≤ 40 ps_RMS，非边沿类型触发模式

触发抖动，AUX 输入，典型值

≤ 40 ps_RMS，采样模式和边沿类型触发

仪器之间的辅助输入触发时延，典型值

每台仪器上 ±100 ps 抖动， 1.5 ns 时滞；仪器之间总抖动 ≤1.7 ns。通过对各通道进行手动相差校正，在不同的仪器通道之间，总的仪器偏置可以达到 200 ps。

脉冲输入电压≥1 V_pp时，时延会有所改善

触发电平范围

源	范围
任意通道	距屏幕中心 ±5 格
辅助输入触发	±5 V
线路	固定在线路电压的大约 50%

这些指标适用于逻辑阈值和脉冲阈值。

触发频率计数器

8 位 (产品注册后免费)

触发类型

边沿：

任何通道正斜率、负斜率或任一斜率。耦合包括直流、交流、噪声抑制、高频抑制和低频抑制。

脉冲宽度：

触发正脉冲宽度或负脉冲宽度。可以用时间或者逻辑值来限定事件

超时：

当事件在指定时间内一直保持高、低或高低时触发。事件可以按逻辑判定

欠幅：

在一个脉冲超过第一个阈值，但是未能超过第二个阈值时触发采集。可以用时间或者逻辑值来限定事件

窗口：

在事件进入、超出、保持在用户可调节的两个阈值确定的窗口范围内、范围外时触发采集。可以用时间或者逻辑值来限定事件

逻辑：

在逻辑码型变成真、变成假或与时钟边沿一致时触发采集。为所有输入通道指定(AND, OR, NAND, NOR) 可以定义为高、低或任意。变成真的逻辑码型可以根据时间判定

建立和保持时间：

当任意输入通道中存在的时钟和数据之间的建立时间和保持时间超过阈值时触发

上升/下降时间：

在脉冲边沿变化速率快于或慢于指定速率时触发。跳变沿可以为正、负或正负。事件可以按逻辑判定

视频（选项 6-VID）：

在 NTSC、PAL 和 SECAM 视频信号上的所有行（奇偶）或所有场上触发。

序列：

触发 B 事件 X 次，或复位 C 事件，在 A 事件后触发 N 个事件。一般来说，A 和 B 触发事件可以设置成任何触发类型，有少数例外：不支持逻辑判定，如果 A 事件或 B 事件设置成建立时间和保持时间，那么其他事件必须设置成边沿，且不支持以太网和高速 USB (480 Mbps)

可视触发

通过扫描所有波形采集，并把它们与屏幕上的区域(几何形状)进行对比，来判定标准触发。每个区域使用 输入、输出 或 任意 作为判定符，确定的区域没有上限。可以使用任意组合的可视触发区域定义布尔表达式，进一步判定采集内存中存储的事件。形状有矩形、三角形、梯形、六边形及用户自定义形状。

并行总线：

在并行总线数据值上触发。并行总线长度可以是 1 位到 32 位（从数字通道和模拟通道）。支持二进制和十六进制 基数

I²C 总线 (选项 6-SREMBD):

在 I²C 总线上出现启动、重复启动、停止、、地址（7 位或 10 位）、数据或地址和数据时触发，高达 10 Mb/s

I³C 总线（选项 6-SRI3C）

在 I³C 总线上出现启动、重复启动、停止、地址、数据、I³C SDR 直连、I³C SDR 广播、未确认、T 误码、广播地址错误、Hot-Join、HDR 重新启动、HDR 退出事件时触发，高达 10 Mb/s

SPI 总线（选项 6-SREMBD）:

在高达 20 Mb/s 的 SPI 总线的 Slave Select、Idle Time 或 Data（1-16 个字）上触发采集

RS-232/422/485/UART Bus (option 6-SRCOMP):

触发高达 15 Mb/s 的开始位、包尾、数据和奇偶性错误

CAN 总线 (选项 6-SRAUTO):

在高达 1 Mb/s 的 CAN 总线的帧头、帧类型（数据帧、远程帧、错误帧或过载帧）、标识符、数据、标识符和数据、EOF、未确认、位填充错误上触发采集

CAN FD 总线 (选项 6-SRAUTO):

在高达 16 Mb/s 的 CAN FD 总线的帧头、帧类型（数据、远程、错误或过载）、标识符（标准或扩展）、数据（1-8 字节）、标识符和数据、帧尾、错误（丢失确认、位填充错误、FD 格式错误、任何错误）上触发

LIN 总线 (选项 6-SRAUTO):

在高达 1 Mb/s 的 LIN 总线的同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误上触发采集

FlexRay 总线 (选项 6-SRAUTO):

在高达 10 Mb/s 的 FlexRay 总线的帧头、指示符位（正常、净荷、空、同步、启动）、周期数、包头字段（指示符位、标识符、净荷长度、包头 CRC 和周期数）、标识符、数据、标识符和数据、帧尾、错误上触发采集

SENT 总线 (选项 6-SRAUTOSEN)

触发包头、快速通道状态和数据、低速通道消息号和数据及 CRC 错误

SPMI 总线 (选项 6-SRPM):

触发序列开头条件、复位、睡眠、关闭、唤醒、认证、主读取、主写入、寄存器读取、寄存器写入、扩展寄存器读取、扩展寄存器写入、扩展寄存器读取长、扩展寄存器写入长、器件描述符码组主读取、器件描述符码组从读取、寄存器 0 写入、传送总线拥有和奇偶性错误

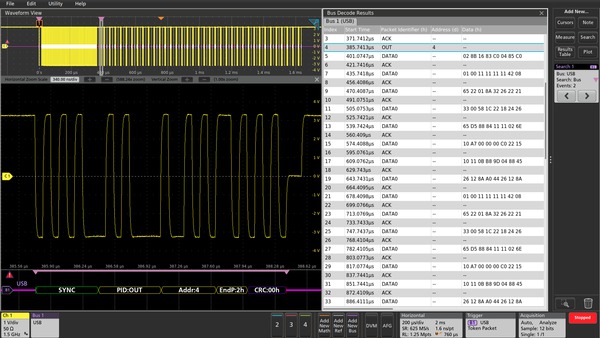

USB 2.0 LS/FS/HS 总线 (选项 6-SRUSB2):

在高达 480 Mb/s 的 USB 总线的同步、复位、暂停、恢复、包尾、令牌（地址）包、数据包、握手包、专用包、错误上触发采集

以太网总线 (选项 6-SRENET):

在 10BASE-T 和 100BASE-TX 总线上触发帧头、MAC 地址、MAC Q 标签、MAC 长度/类型、MAC 数据、IP 包头、TCP/IPV4 数据、包尾和 FCS (CRC) 错误上触发采集

音频（I²S、LJ、RJ、TDM）总线（选项 6-SRAUDIO）：

触发字选择、帧同步或数据。I²S/LJ/RJ 最大数据速率为 12.5 Mb/s。TDM 的最大数据速率是 25 Mb/s

MIL-STD-1553 总线 (选项 6-SRAERO):

在 MIL-STD-1553 总线的同步、命令（传输/接收位、奇偶校验、子地址/模式、字数/模式数、RT 地址）、状态（奇偶校验、消息错误、仪器、服务请求、接收的广播命令、繁忙、子系统标记、动态总线控制接收、终端标记）、数据、时间 (RT/IMG) 和错误（奇偶校验错误、同步错误、曼彻斯特错误、非连续数据）上触发

ARINC 429 总线 (选项 6-SRAERO):

在高达 1 Mb/s 的 ARINC 429 总线上触发字开头、标签、数据、标签和数据、字结尾、错误（任意错误、奇偶性错误、字错误、间隙错误）

RF 幅度与时间以及 RF 频率与时间（选项 6-SV-RFVT）：

边沿、脉冲宽度和超时事件触发

采集系统

采样

采集的样点值

峰值检测

在所有扫描速度下捕获最窄 160 ps 的毛刺

平均

2 ~ 10,240 个波形

最大平均速度 = 180 个波形/秒

快速硬件平均

一种短时间内采集大量平均值的采集模式。快速硬件平均可优化采集路径，减小存储截断误差，并通过可选偏移抖动技术消除小尺度非线性缺陷。此功能可通过编程接口命令获得。

2 ~ 1,000,000 个波形

最大平均速度 = 32,000 个波形/秒

包络

Min-max包络，反映多次采集中的峰值检测数据

高分辨率

对每种采样率应用唯一的有限脉冲响应 (FIR) 滤波器，对该采样率保持最大带宽，同时在超过选定采样率的可用带宽时，防止假信号，消除示波器放大器和 ADC 的噪声。

高分辨率模式始终提供最低 12 位垂直分辨率，在 ≤625 MS/s 采样率下最高可达 16 位垂直分辨率。

FastAcq®

FastAcq 优化仪器，分析动态范围，捕获偶发事件。

最大波形捕获速率：

• >500,000 波形/秒（峰值检测或包络采集模式）
• >30,000 波形/秒（所有其他采集模式）

滚动模式

处于自动触发模式时，在慢于 40 ms/div 或更慢的时基设定，在屏幕中从右到左滚动序列波形点。

历史记录模式

利用最大记录长度，允许捕获大量已触发的采集，可在看到关注的信息时停止，并可快速查阅所有存储的已触发采集。

历史记录中存储的可用采集数为（最大记录长度）/（当前的记录长度设置值）。

FastFrame™

采集内存分为数段。

最大触发速率为每秒 >5,000,000 个波形

最小帧大小 = 50 个样点

最大帧数：对于帧大小 ≥ 1,000 个样点，最大帧数 = 记录长度/帧大小。

对于 50 点帧，最大帧数 = 691,000

波形测量

光标类型

波形，垂直条，水平条，垂直和水平条和极坐标（仅限 XY/XYZ 绘图）

DC 电压测量精度，平均采集模式

测量类型	DC 精度 (V)
≥ 16 个波形的平均值	±(DC 增益精度) * |读数 - (偏置 - 位置)| + 偏置精度+ 0.05 * V/div 设置)
在相同的示波器设置和环境条件下，所采集 16 个以上波形的任何两组平均值之间的电压增量	±(DC 增益精度 * |读数| + 0.1 div)

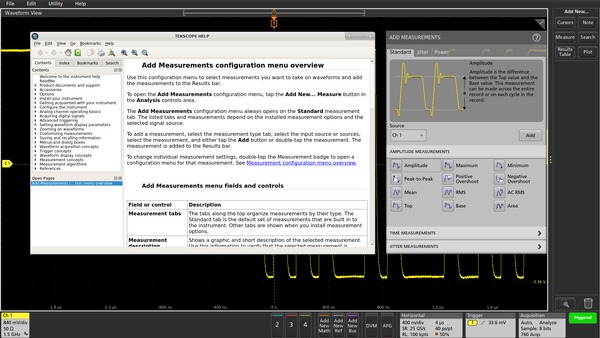

自动测量

36 种，可以显示为单独测量标签或一起显示在测量结果表中的测量数量没有上限

幅度测量

幅度, 最大值, 最小值, 峰峰值, 正过冲, 负过冲, 中间值, RMS, AC RMS, 顶部, 底部, 面积

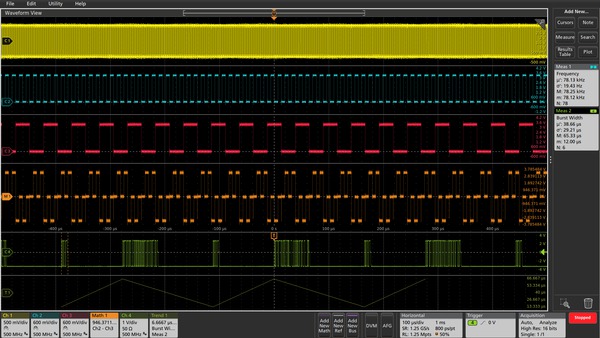

定时测量

周期、频率、单位间隔、数据速率、正脉冲宽度、负脉冲宽度、时滞、延迟、上升时间、下降时间、相位、上升转换速率、下降转换速率、突发宽度、正占空比、负占空比、电平范围外的时间、建立时间、保持时间、持续时间 N 个周期、高电平时间、低电平时间、达到最小值的时间和达到最大值的时间

抖动测量 (标配)

TIE 和相位噪声

测量统计

中间值, 标准方差, 最大值, 最小值, 样本总量。在当前采集和所有采集中均提供统计数据

参考电平

用户可定义的参考电平用于自动测量，可以百分比或单位形式指定。参考电平可以设置成全局，适用于所有测量、每条源通道或每个信号，也可以设置为每项测量唯一

选通

Screen（屏幕）、Cursors（光标）、Logic（逻辑）、Search（搜索）或 Time（时间）。指定进行测量的采集区域。选通可以设置成 Global（全局）（影响所有设置成 Global（全局）的测量）或 Local（本地）（所有测量可以有唯一的 Time（时间）门设置；只有一个 Local（本地）门用于 Screen（屏幕）、Cursors（光标）、Logic（逻辑）和 Search（搜索）操作）。

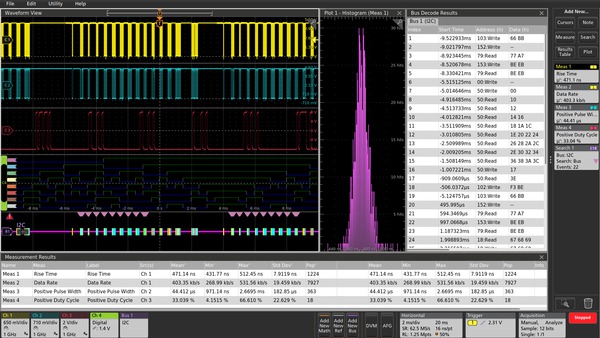

测量绘图

直方图，时间趋势图，频谱图，眼图（仅用于 TIE 测量），相位噪声图（仅用于相位噪声测量）

测量限制

测量值的用户可定义限制的通过/不通过测试。针对事件发生测量值故障事件的行动，包括保存屏幕捕获、保存波形、系统请求 (SRQ) 和停止采集

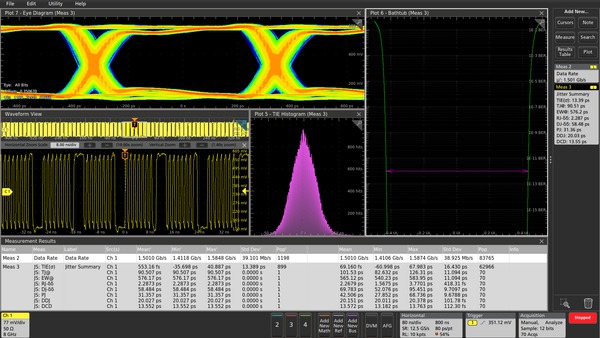

抖动分析（选项 6-DJA）增加了下述功能：

测量

抖动摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼图高度、眼图高度@BER、眼图宽度、眼图宽度@BER、眼高幅度、眼低幅度、Q 因数、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交点、T/nT 比、SSC 频率方差、SSC 调制速率

测量绘图

眼图和抖动浴盆曲线

快速眼图渲染：显示定义眼图边界的单位间隔 (UI) 以及用户指定的眼图周围 UI 数量，以增加视觉效果

完整眼图渲染：显示所有有效的单位间隔 (UI)

测量限制

测量值的用户可定义限制的通过/不通过测试。针对事件发生测量值故障事件的行动，包括保存屏幕捕获、保存波形、系统请求 (SRQ) 和停止采集

眼图模板测试

具有模板自动调整功能的自动模板通过/不通过测试

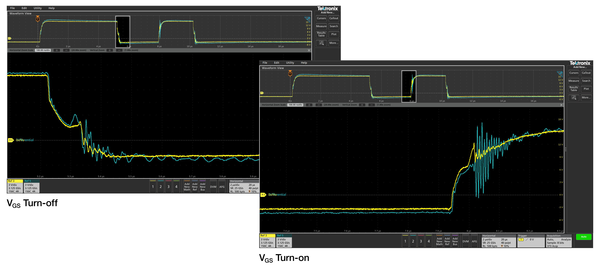

功率分析（选项 6-PWR）增加了下述功能：

测量

输入分析（频率、V_RMS、I_RMS、电压和电流波峰因数、真实功率、视在功率、无功功率、功率因数、相位角、谐波、涌入电流、输入电容）

幅度分析（周期幅度、周期顶部、周期底部、周期最大值、周期最小值、周期峰峰值）

定时分析（周期、频率、负占空比、正占空比、负脉冲宽度、正脉冲宽度）

开关分析（开关损耗、dv/dt、di/dt、安全作业区、R_DSon）

输出分析（线路纹波、开关纹波、效率、导通时间、关断时间）

磁性分析（电感、I 与 Intg(V)、磁性损耗、磁性属性）

频率响应分析（控制环路响应博特图、电源抑制比、阻抗）

测量绘图

谐波柱状图、开关损耗轨迹图和安全作业区

测量限制

测量值的用户可定义限制的通过/不通过测试。针对事件发生测量值故障事件的行动，包括保存屏幕捕获、保存波形、系统请求 (SRQ) 和停止采集

数字电源管理（选项 6-DPM）增加了下述功能：

测量

纹波分析（纹波）

瞬态分析（过冲，下冲，开启过冲，直流电源轨电压）

功率序列分析（开、关）

抖动分析（TIE、PJ、RJ、DJ、 眼图高度、眼图宽度、眼图高、眼图低）

PI/SI 分析 (PSIJ)

DDR3/LPDDR3 内存调试和分析选项 (6-DBDDR3) 增加以下内容：

测量

幅度测量（AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI）

时间测量（tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX）

LVDS 调试和分析选项（选项 6-DBLVDS）增加了下述功能：

数据通路测量

通用测试（单位间隔，上升时间，下降时间，数据宽度，数据内时滞 (PN)，数据间时滞（通路至通路），数据峰峰值）

抖动测试（AC 时序，时钟数据设置时间，时钟数据保持时间，眼图 (TIE)，TJ @ BER，DJ Delta，RJ Delta，DDJ，去加重级别）

时钟通路测量

通用测试（频率，周期，占空比，上升时间，下降时间，时钟内时滞 (PN)，时钟峰峰值）

抖动测试（TIE，DJ 和 RJ）

SSC 开启（调制速率，频率偏差平均值）

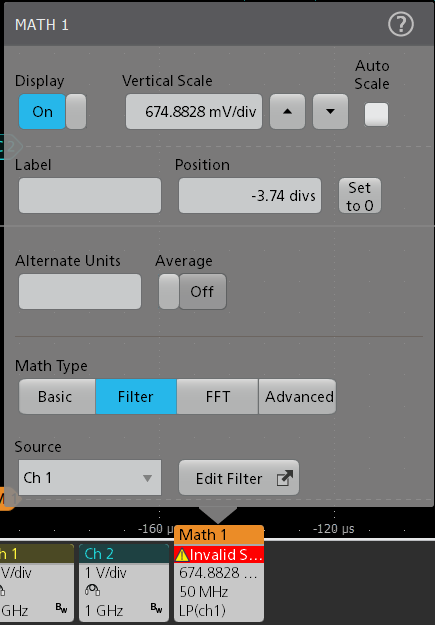

波形数学

数学通道数量

没有上限

代数

加、减、乘、除波形和标量

数学表达式

定义广泛的数学表达式，包括波形、标量、用户可调节变量和参数测量结果，使用复杂公式执行数学运算。例如(Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)

数学函数

倒置, 积分, 差分, 平方根, 指数, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos, Tan, ASin, ACos, ATan

关系运算

布尔比较关系结果>, <, ≥, ≤, =, ≠

逻辑

AND, OR, NAND, NOR, XOR 和 EQV

滤波功能（标配）

用户自定义滤波器加载。用户指定一个包含滤波系数的滤波器。

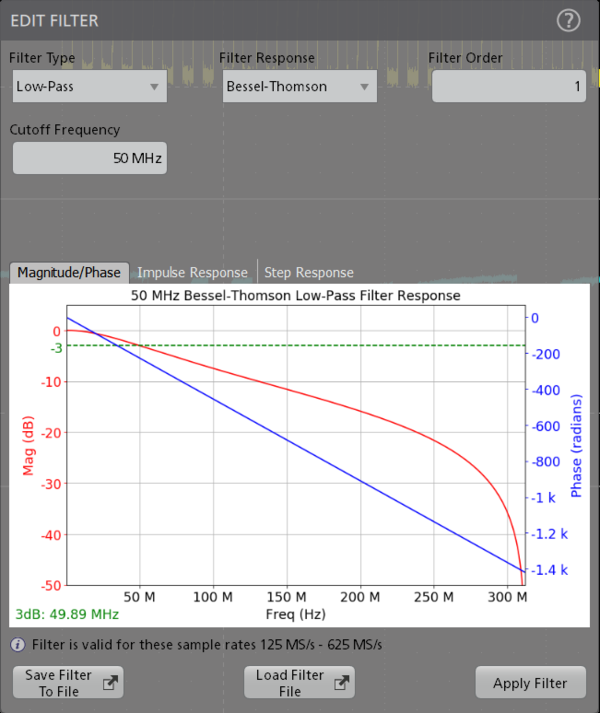

滤波功能（选项 6-UDFLT）

滤波器类型

低通、高通、带通、带阻、全通、希尔伯特、微分器和自定义

滤波器响应类型

巴特沃斯、切比雪夫 I 型、切比雪夫 II 型、椭圆l、高斯 和 贝塞尔-托马森

FFT 功能

频谱幅度和相位, 实数和虚数频谱

FFT 垂直单位

幅值：线性和对数 (dBm)

相位：度、弧度和群时延

FFT 窗函数

汉宁、矩形、汉明、布莱克曼-哈里斯、Flattop2、高斯、凯泽-贝塞尔 和 TekExp

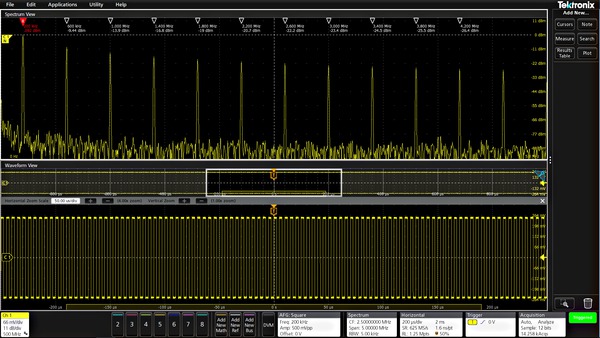

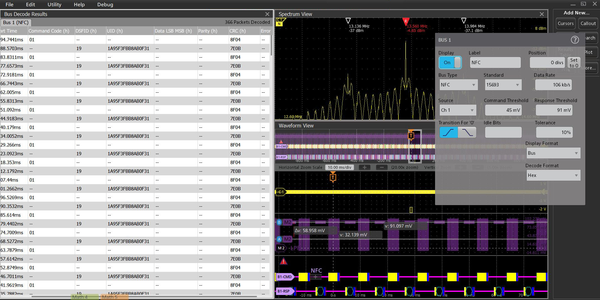

频谱视图

中心频率

受到仪器模拟带宽限制

频宽

74.5 Hz – 1.25 GHz（标准）

74.5 Hz - 2 GHz

按 1-2-5 顺序粗调

RF 测量

频谱视图谱线数据和显示屏上的通道功率 (CHP)、邻道功率比 (ACPR) 和占用带宽 (OBW) 测量值

RF 与时间光迹

幅度与时间、频率与时间、相位与时间（包括选项 6-SV-RFVT）

RF 与时间触发

边沿、脉冲宽度和 RF 幅度与时间以及 RF 频率与时间的超时触发（包括选项 6-SV-RFVT）

频谱图

RF 频率、时间与振幅显示，其中 x 轴上显示频率，y 轴上显示时间，以及由颜色变化指示的功率级别（包括选项 6-SV-RFVT）

解析带宽 (RBW)

93 μHz ~ 62.5 MHz

93 μHz ~ 100 MHz（包括选项 6-SV-BW-1）

IQ 捕获

数据存储为同相和正交 (I&Q) 样本，并且时域数据和 I&Q 数据之间保持精确同步。

激活 RF 与时间光迹（包括选项 6-SV-RFVT）时，可以捕获 IQ 数据并将其导出到文件中，以便在第三方应用程序中进行更多分析。

最长采集时间随频宽和采样率不同而异。在 25 GS/s 和 2 GHz 频宽下，最长采集时间为 0.086 秒。对于 1 GHz 频宽，最长采集时间为 0.172 秒。对于 40 MHz 频宽，最长采集时间为 2.749 秒。对于 1 MHz 频宽，最长采集时间为 87.961 秒。

窗口类型和因数

窗口类型	因数
布莱克曼窗	1.90
平顶 2	3.77
汉明窗	1.30
汉宁窗	1.44
凯塞-贝塞尔窗	2.23
矩形	0.89

频谱时间

FFT 窗口因数 / RBW

参考电平

参考电平由模拟通道 Volts/div 设定值自动设置

设置范围：-42 dBm ~ +44 dBm

垂直位置

-100 divs ~ +100 divs

垂直单位

dBm, dBµW, dBmV, dBµV, dBmA, dBµA

垂直标度

线性，日志

水平标度

线性，日志

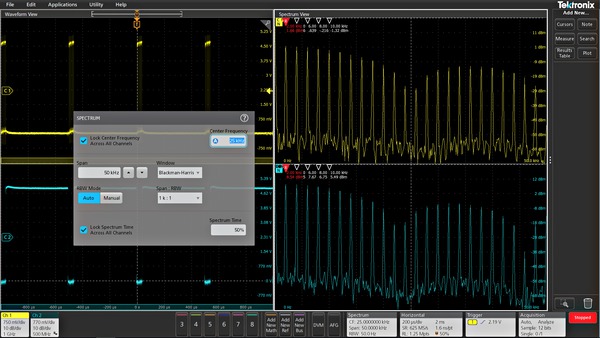

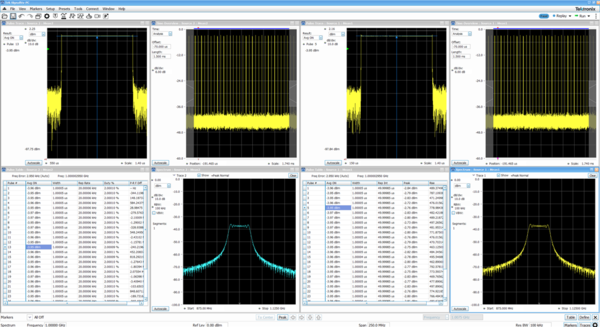

多通道频谱分析

每个 FlexChannel 输入都可以配置有频谱视图、RF 与时间光迹（包括选项 RFVT）和光谱（包括选项 RFVT）。

多个 RF 测量可在多个通道上同时执行。

频谱时间和中心频率设置可以解锁，并在通道之间相互独立移动。所有频谱视图通道必须共享相同的频宽、分辨率带宽和窗口类型。

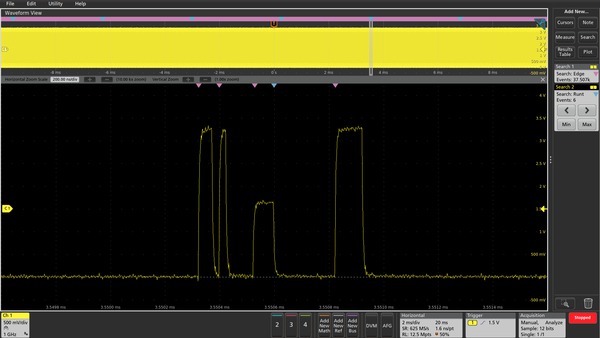

搜索

搜索数量

没有上限

搜索类型

搜索长记录，找到用户指定标准的所有发生时点，包括边沿、脉冲宽度、超时、欠幅脉冲、窗口违规、逻辑码型、建立时间和保持时间违规、上升/下降时间和总线协议事件。可以在波形视图或结果表格中查看搜索结果。

保存

保存

将文件直接保存到示波器、远程网络硬盘或您的 TekDrive 协作工作区。

波形类型

Tektronix 波形数据 (.wfm)，逗号分隔值 (.csv)，MATLAB (.mat)

波形选通

光标，屏幕，重新采样（保存每个第 n 个样本）

截屏类型

便携式网络图形 (*.png)，24 位位图 (*.bmp)， JPEG (*.jpg)

设置类型

泰克设置 (.set)

报告类型

Adobe 便携文档 (.pdf)，单文件网页 (.mht)

会话类型

泰克会话设置(.tss)

显示器

显示器类型

15.6 英寸（395 毫米）液晶 TFT 彩色显示器

显示器分辨率

1,920 水平像素 × 1,080 垂直像素（高清）

显示模式

重叠: 传统示波器显示模式，轨迹彼此叠加在一起

堆叠：在这种显示模式中，每个波形都放在自己的片段中，可以利用整个 ADC 范围，同时在查看时仍能与其他波形分开。多组通道还可以叠加在一个片段内部，简化目测对比信号。

缩放

所有波形视图和示图均支持水平缩放和垂直缩放。

插值

Sin(x)/x 和线性

波形样式

矢量, 点, 可变余辉, 无穷大余辉

格线

可移动格线和固定格线，多种类型可供选择：网格、时间、全部和无

调色板

正常和屏幕捕获反相

单个波形颜色可由用户选择

字体

用户可以从 12 到 20 中选择字体大小（默认为 15）

格式

YT、XY 和 XYZ

本地语言用户界面

英语, 日语, 简体中文, 繁体中文, 法语, 德语, 意大利语, 西班牙语, 葡萄牙语, 俄语, 韩语

本地语言帮助

英语、日语、简体中文

任意函数发生器 (选配)

操作模式

关闭、连续、突发脉冲

函数类型

任意波形、正弦波、方波、脉冲、锯齿波、三角波、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正矢曲线、心电图

幅度范围

值为峰间电压

波形	50 Ω	1 MΩ
任意波形	10 mV 至 2.5 V	20 mV 至 5 V
正弦波	10 mV 至 2.5 V	20 mV 至 5 V
方波	10 mV 至 2.5 V	20 mV 至 5 V
脉冲	10 mV 至 2.5 V	20 mV 至 5 V
斜波	10 mV 至 2.5 V	20 mV 至 5 V
三角波	10 mV 至 2.5 V	20 mV 至 5 V
高斯	10 mV 至 1.25 V	20 mV 至 2.5 V
洛仑兹	10 mV 至 1.2 V	20 mV 至 2.4 V
指数上升	10 mV 至 1.25 V	20 mV 至 2.5 V
指数下降	10 mV 至 1.25 V	20 mV 至 2.5 V
Sine(x)/x	10 mV 至 1.5 V	20 mV 至 3.0 V
随机噪声	10 mV 至 2.5 V	20 mV 至 5 V
半正矢	10 mV 至 1.25 V	20 mV 至 2.5 V
心电图	10 mV 至 2.5 V	20 mV 至 5 V

正弦波形

频率范围

0.1 Hz 至 50 MHz

频率设置分辨率

0.1 Hz

频率精度

130 ppm (频率 ≤ 10 kHz)，50 ppm (频率> 10 kHz)

这仅适用于正弦波、锯齿波、方波和脉冲波形。

幅度范围

20 mV_pp - 5 V_pp，Hi-Z；10 mV_pp - 2.5 V_pp，50 Ω

幅度平坦度，典型值

±0.5 dB（相对于 1kHz 电平）@ 30 MHz

±1.0 dB（相对于 1kHz 电平）@ 50 MHz

总体谐波失真，典型值

1%，幅度 ≥ 200 mVpp 至 50 Ω 负载

2.5%，幅度 > 50 mV 且 < 200 mVpp 至 50 Ω 负载

无杂散动态范围，典型值

40 dB (V_pp ≥ 0.1 V)；30 dB (V_pp ≥ 0.02 V)，50 Ω 负载

方波和脉冲波形

频率范围

0.1 Hz ~ 25 MHz

频率设置分辨率

0.1 Hz

频率精度

130 ppm (频率 ≤ 10 kHz)，50 ppm (频率> 10 kHz)

幅度范围

20 mV_pp - 5 V_pp 至 Hi-Z；10 mV_pp - 2.5 V_pp 至 50 Ω

占空比范围

10% - 90% 或 10 ns 最小脉冲，以高者为准

最小脉冲时间适用于开点时间和闭点时间，因此最大占空比在更高频率时会下降，以保持 10 ns 闭点时间

占空比分辨率

0.1%

最低脉冲宽度，典型值

10 ns。这是开点或闭点时长的最短时间。

上升/下降时间，典型值

5 ns，10% - 90%

脉冲宽度分辨率

100 ps

过冲，典型值

< 6%，信号步长 > 100 mV_pp 时

这适用于正向跳变过冲（+过冲）和负向跳变过冲（-过冲）

对称度，典型值

±1% ±5 ns，50% 占空比

抖动，典型值

< 60 ps TIE_RMS，≥ 100 mV_pp 幅度，40%-60% 占空比

方波和脉冲波，5 GHz 测量带宽。

锯齿波和三角波形

频率范围

0.1 Hz ~ 500 kHz

频率设置分辨率

0.1 Hz

频率精度

130 ppm (频率 ≤ 10 kHz)，50 ppm (频率> 10 kHz)

幅度范围

20 mV_pp - 5 V_pp 至 Hi-Z；10 mV_pp - 2.5 V_pp 至 50 Ω

可变对称性

0% - 100%

对称分辨率

0.1%

DC 电平范围

±2.5 V, Hi-Z

±1.25 V, 50 Ω

随机噪声幅度范围

20 mV_pp ~ 5 V_pp 至 Hi-Z

10 mV_pp ~ 2.5 V_pp 至 50 Ω

Sin(x)/x

最大频率

2 MHz

高斯脉冲, 半正弦, 洛伦兹脉冲

最大频率

5 MHz

洛伦兹脉冲

频率范围

0.1 Hz ~ 5 MHz

幅度范围

20 mV_pp ~ 2.4 V_pp 至 Hi-Z

10 mV_pp ~ 1.2 V_pp 至 50 Ω

心电图

频率范围

0.1 Hz ~ 500 kHz

幅度范围

20 mV_pp ~ 5 V_pp 至 Hi-Z

10 mV_pp ~ 2.5 V_pp 至 50 Ω

任意波形

存储深度

1 至 128 k

幅度范围

20 mV_pp ~ 5 V_pp 至 Hi-Z

10 mV_pp ~ 2.5 V_pp 至 50 Ω

重复率

0.1 Hz ~ 25 MHz

采样率

250 MS/s

信号幅度精度

±[ (1.5%的峰峰值幅度设置) + (1.5%的绝对DC偏置设置) + 1 mV ] (频率 = 1 kHz)

信号幅度分辨率

1 mV (Hi-Z)

500 μV (50 Ω)

直流偏置范围

±2.5 V, Hi-Z

±1.25 V, 50 Ω

直流偏置分辨率

1 mV (Hi-Z)

500 μV (50 Ω)

DC 偏置精度

±[ (1.5%的绝对偏置电压设置) + 1 mV ]

从 25 °C 环境温度起，每变化 10 °C 不确定度增加 3 mV

数字电压表 (DVM)

测量类型

DC、AC_RMS+DC、AC_RMS、触发频率计数

电压分辨率

4位

电压精度

直流：

±((1.5% * |读数 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1 * Volts/div))

|读数 – 偏置 – 位置| 大于 30 °C 时以 0.100%/°C 下降

信号距屏幕中心 ±5 格

交流：

± 3% (40 Hz ~ 1 kHz)，没有谐波成分落在 40 Hz ~ 1 kHz 范围外

交流，典型值：± 2% (20 Hz ~ 10 kHz)

对 AC 测量，输入通道垂直设置必须能覆盖4~10格之间的 V_PP 输入信号，必须在屏幕上能够完全看得见

触发频率计数器

分辨率

8 位

精度

±（1 个 + 时基精度 * 输入频率）

信号最低 8 mV_pp 或 2 div，以高者为准。

最大输入频率

10 Hz 到模拟通道的最大带宽

信号最低 8 mV_pp 或 2 div，以高者为准。

处理器系统

主处理器

Intel i5-4400E，2.7 GHz，64-bit，双核处理器，8 GB 系统 RAM

操作系统

默认仪器：封闭嵌入式操作系统

安装了选项 6-WIN 的仪器：Microsoft Windows 10

嵌入式操作系统的标准 SSD

≥ 250 GB 可移动固态硬盘驱动器

固态硬盘 (SSD)，带 Microsoft Windows 10 操作系统（选项 6-WIN）

≥ 512 GB 固态硬盘。外形尺寸为 2.5 英寸 SSD 带有一个 SATA-3 接口。此硬盘可以由客户安装，包括 Microsoft Windows 10 Enterprise IoT 2016 LTSB（64 位）操作系统

输入输出端口

DisplayPort 连接器

20 针 DisplayPort 连接器，连接外部监视器或投影仪，显示示波器画面

DVI 连接器

29 针 DVI-I连接器，连接外部监视器或投影仪显示示波器画面

VGA

DB-15孔式连接器; 连接显示外部监视器或投影仪上的示波器显示屏内容

探头补偿器信号，典型

连接：

连接器位于仪器正面的右

幅度：

0 ~ 2.5 V

频率：

1 kHz

源阻抗：

1 kΩ

外部参考输入

时基系统可以锁相到外部 10 MHz 参考信号 。

基准时钟有两个范围。

仪器可以接受 10 MHz ±2 ppm 的高精度基准时钟或 10 MHz ±1 kppm 精度较低的基准时钟。

USB 接口（主控，设备端口）

前面板 USB 主控端口两个 USB 2.0 高速端口，一个 USB 3.0 SuperSpeed 端口

后面板 USB 主控端口两个 USB 2.0 高速端口，两个 USB 3.0 SuperSpeed 端口

后面板 USB 设备端口一个 USB 3.0 SuperSpeed 设备端口，可提供 USBTMC 支持

以太网接口

10/100/1000 Mb/s

辅助输出

后面板 BNC 连接器。输出可以配置成在示波器触发时提供一个正或负脉冲输出、内部示波器基准时钟输出或 AFG 同步脉冲

特点	限值
Vout (HI)	≥ 2.5 V 开路；≥ 1.0 V，50 Ω 负载到地
Vout (LO)	≤ 0.7 V，≤ 4 mA 负载；≤0.25 V，50 Ω 对地负载

Kensington 式锁

后面安全插槽连接标准Kensington式锁

LXI

类别：LXI Core 2011

版本：1.4

电源

功率

功耗

最大 400 W

电源电压

100 - 240 V ±10% @ 50 Hz - 60 Hz

115 V ±10% @ 400 Hz

物理特性

尺寸

高：12.2 in (309 mm)，支脚折叠，把手收回

高：14.6 in (371 mm)，支脚折叠，把手抬起

宽：17.9 in (454 mm)，从把手中心到把手中心

厚：8.0 in (205 mm)，从支脚后面到旋钮前面，把手抬起

厚：11.7 in (297.2 mm)，支脚折叠，把手收回

重量

< 29.8 磅 (13.52 kg)

冷却

仪器右侧（从仪器正面看）及仪器后面提供充足冷却的间隙要求为 50.8 mm（2.0 英寸）

机架安装配置

7U（带可选 RM5 机架安装套件）

环境技术规格

温度

工作状态

+0 °C - +50 °C (32 °F - 122 °F)

非工作状态

–20 °C 至 +60°C（–4 °F 至 140 °F）

湿度

工作状态

在不高于 40 °C 时，相对湿度 (RH) 为 5% 到 90%

+40 °C 到 +50 °C 时，相对湿度为 5% ~ 55%，无冷凝

非工作状态

+60 °C 以下时相对湿度为5% ~ 90% (% RH)，无冷凝

海拔高度

工作状态

最高 3,000 米（9,843 英尺）

非工作状态

最高 12,000 米（39,370 英尺）

EMC、环境和安全

法规

欧盟 CE 标志，并经过美国和加拿大UL 认证

满足 RoHS 标准

软件

IVI 驱动程序

为常见应用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供标配的仪器编程接口。通过 VISA 兼容 Python、C/C++/C# 及许多其他语言。

e*Scope®

使用标准网络浏览器通过网络连接控制示波器。只需输入示波器的 IP 地址或者网络名称，即会向浏览器提供一个网页。可以直接从网络浏览器中传送和保存设置、波形、测量和截图，或实时控制设置变化。

TekDrive

从任何连接设备上传、存储、组织、搜索、下载和共享任何文件类型。TekDrive 原生集成到 6 系列 MSO，用于无缝共享和调用文件 - 无需 USB 记忆棒。直接在浏览器中分析和浏览标准文件，如 .wfm、.isf、.tss 和 .csv。访问 http://www.tek.com/software/tekdrive 了解详情。

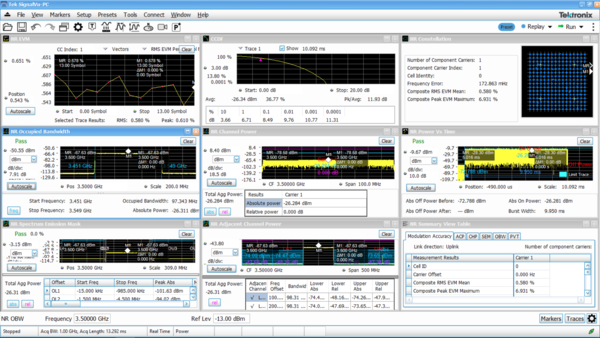

SignalVu-PC

可直接在 6 系列 MSO 或单独的 Windows PC 上运行的高级矢量信号分析软件。需要在 6 系列 MSO 上安装选项 6-SV-RFVT。需要在 SignalVu-PC 上安装 Connect 许可证 (CONxx-SVPC)，其中 xx 为 NL（表示节点锁定许可证）或 FL（表示浮动许可证）。

LXI Web 界面

通过标准网络浏览器连接示波器，您只需在浏览器的地址条中输入示波器的 IP 地址或网络名称。Web 界面可以查看仪器状态和配置以及网络设置的状态和修改情况，并通过 e*Scope 网络遥控功能控制仪器。

编程实例

4/5/6 系列平台编程变得异常简便。程序员手册和 GitHub 网站提供了许多命令和实例，可以远程帮助您入门，自动操作仪器。请参阅 。

订购信息

使用以下步骤，根据测量需求选择相应的仪器和选件。

第 1 步

第 2 步

第 3 步

通过添加选项捆绑套件增加仪器功能

提供三类选项捆绑套件（入门、专业、终极），根据您的预算和应用需求提供一系列选项。有关各捆绑套件当前内容的详细信息，请访问我们的网站并查看位于 https://www.tek.com/document/brochure/software-bundles-for-the-4-5-and-6-series-mso-oscilloscopes 的软件捆绑套件小册子。

1. 入门捆绑套件提供捆绑在一起的最常见串行总线解码、协议分析和硬件增强选项。
2. 专业捆绑套件特定于应用程序（串行触发和解码、电源完整性、信号完整性、汽车、自动化一致性测试、军政府航空航天），并且包括入门捆绑套件中的所有选项。
3. 终极捆绑套件包括入门捆绑套件中的所有选项以及所有专业捆绑套件中的所有选项。

1 年期许可证	永久许可证	捆绑套件说明
6-STARTER-1Y	6-STARTER-PER	包括 I2C、SPI、RS-232/422/UART 串行触发和分析、AFG（任意/函数发生器）
6-PRO-SERIAL-1Y	6-PRO-SERIAL-PER	包括 6-STARTER 和 250 MS/通道记录长度，并另选串行分析选项
6-PRO-POWER-1Y	6-PRO-POWER-PER	包括 6-STARTER 和 250 MS/通道记录长度，并选择功率分析选项
6-PRO-SIGNAL-1Y 8	6-PRO-SIGNAL-PER	包括 6-STARTER 和 250 MS/通道记录长度、高级抖动和选择分析选项
6-PRO-COMPL-1Y 1	6-PRO-COMPL-PER	包括 6-STARTER 和 250 MS/通道记录长度、高级抖动和选择自动化一致性测试选项
6-PRO-AUTO-1Y 1	6-PRO-AUTO-PER	包括 6-STARTER 和 250 MS/通道记录长度、高级抖动和选择汽车分析选项
6-PRO-MILGOV-1Y	6-PRO-MILGOV-PER	包括 6-STARTER 和 250 MS/通道记录长度、高级抖动、模板测试和选择串行分析选项
6-ULTIMATE-1Y	6-ULTIMATE-PER	包括 6-STARTER、所有 6-PRO 套件选项以及 1 GS/通道记录长度，RF 与时间光迹、触发、频谱图和 IQ 捕获，扩展的频谱视图捕获带宽，以及视频触发选项

各购买的捆绑套件都有两个持续时间选项：

• 1 年订阅包括购买的捆绑套件的所有功能和一年免费升级；之后这些功能将被禁用。可以为选定的捆绑套件另购买 1 年期订阅。
• 永久订阅永久启用购买的捆绑套件的所有功能。永久订阅包括对捆绑套件功能集的 1 年免费升级。一年后，功能集将冻结为上次更新启用的功能集。

  对于永久套件，在 1 年激活期之后，只要购买维护许可证，即可继续接收升级。维护许可证信息可在下面的维护许可证表中找到，并且必须为现有的入门版、专业版或旗舰版套件购买。

  维护许可证	说明
  6-STARTER-MNT-1Y	包括为 6 系列 MSO 提供为期 1 年的永久入门版套件更新
  6-PRO-MNT-1Y	包括为 6 系列 MSO 提供为期 1 年的永久专业版套件更新
  6-ULTIMATE-MNT-1Y	包括为 6 系列 MSO 提供为期 1 年的永久旗舰版套件更新

第 4 步

第 5 步

第 6 步

第 7 步

第 8 步

添加矢量信号分析

SignalVu-PC 是个独立的应用程序，可以在 6 系列 MSO 或单独的 Windows PC 上运行，以提供高级矢量信号分析。为在您的 6 系列 MSO 上运行 SignalVu-PC，需要三个选项。

1. 要在仪器上运行应用程序，需在示波器中安装 Windows SSD (6-WIN)。
2. 需在示波器中安装频谱视图射频对时间光迹选项 (6-SV-RFVT)，以便能够传输 I/Q 数据。
3. 需在 SignalVu-PC 上安装 Connect (CONxx-SVPC) 许可证，以启用该应用程序的基本功能，其中包括超过 16 种 RF 测量和显示。

第 9 步

第 10 步

第 11 步

第 12 步

第 13 步

购买后功能升级

购买后升级带宽
