台式示波器系列

用于设计、调试和教学的台式示波器

通过我们多功能产品组合中的新增功能和选项,您将找到适合您的教育、嵌入式设计和 RF 台式设备要求的示波器。

  • 降低噪声并改善信号完整性
  • 更大的屏幕和触摸屏界面
  • 出色的信号处理能力
  • 轻巧的设计和电池选件

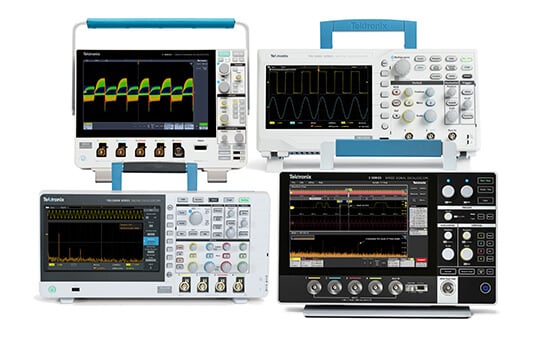

Tektronix Bench Oscilloscope Portfolio

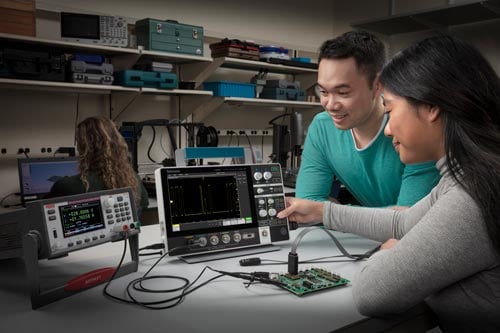

2 Series MSO oscilloscope

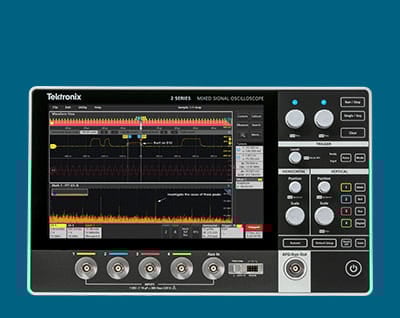

用于日常调试的紧凑且多功能的示波器 - 2 系列 MSO

2 系列 MSO 就像一个为您的工作台打造的移动设备。它的简单直观界面让您可随时调试您的设计,而较轻的重量以及可选的电池组让您可以随身携带,方便工作。

探索 2 系列 MSO

获取配备 2 系列 MSO 的完整教育台式设备解决方案

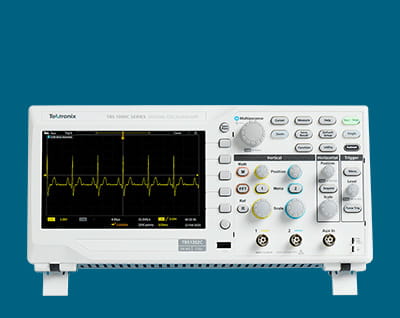

教育工作者的选择 - TBS1000C

TBS1000C 具有新的用户界面和直观易用的全新观感。内置课件功能可在实验期间帮助师生。

探索 TBS1000C

获取配备 TBS1000C 的完整教育台式设备解决方案

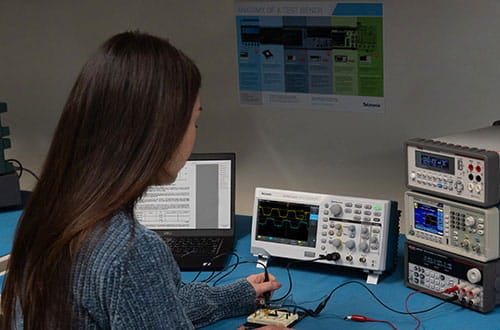

Engineering student learning to test a DUT with the Tektronix TBS1000C education oscilloscope

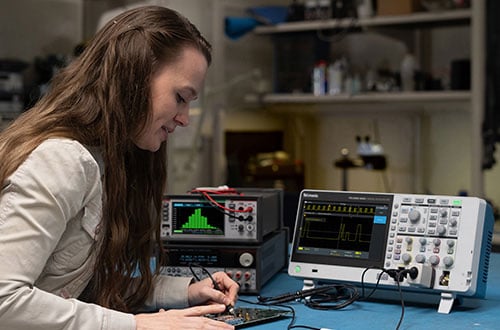

Embedded design engineer testing a DUT with the Tektronix TBS2000B oscilloscope

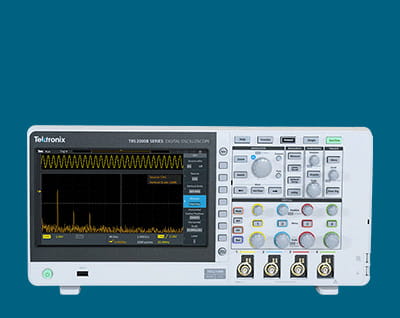

使用 TBS2000B 对嵌入式系统进行故障排除和调试

TBS2000B 配备大屏幕,可让您查看更多信号细节,而TekVPI™ 探头接口使您可以使用标准 BNC 探头之外的最新一代有源电压和电流探头。

探索 TBS2000B

获取配备 TBS2000B 的完整教育台式设备解决方案

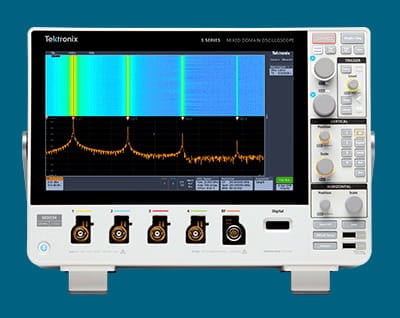

使用 3 系列混合域示波器测量复杂的嵌入式系统、串行总线和 RF

3 系列 MDO 凭借泰克同类产品中宽大的显示器、提升的低电平信号测量精度、内置频谱分析仪以及业内领先的探头性能,为台式示波器树立新的标准。

了解 3 系列 MDO

获取配备 3 系列 MSO 的完整教育台式设备解决方案

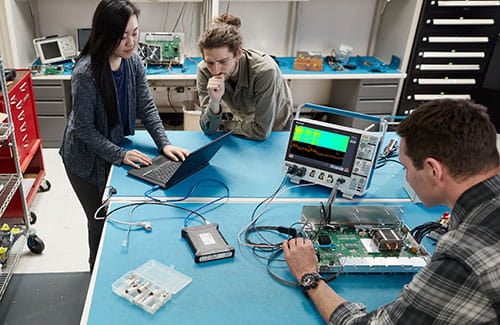

Embedded design engineers working with the Tektronix 3 Series MDO


选择示波器

特点 TBS1000C 示波器
TBS1000C
TBS2000B 示波器
TBS2000B

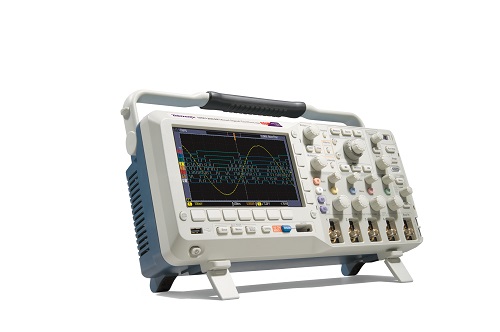

MSO2000B 混合信号示波器
MSO2000B
2 系列 MSO 混合信号示波器
2 系列 MSO
3 系列 MDO 混合域示波器
3 系列 MDO
带宽
哪种带宽适合您?
50 MHz - 200 MHz 70 MHz - 200 MHz 70 MHz - 200 MHz 70 MHz - 500 MHz 100 MHz - 1 GHz
采样率
哪种采样率适合您?
1 GS/s 1GS/s - 2 GS/s 1 GS/s 1.25GS/s - 2.5GS/s 2.5 GS/s - 5 GS/s
记录长度
越长越好
20K 点 5M 点 1M 点 10M 点 10M 点
模拟通道
您需要多少个通道?
2 条模拟通道 2-4 个模拟 2-4 个模拟 2-4 个模拟 2-4 个模拟
数字通道
您是否需要混合信号调试?
- - 16 16(选配) 16
显示器 7 英寸(178 毫米)WVGA
彩色显示屏
9 英寸 (228mm) WVGA
彩色显示屏
7 英寸 (180mm) WQVGA
彩色显示屏
10.1 英寸 WXGA (1280 x 800)
多触点触摸屏
11.6 英寸高清
触摸显示屏
触发
您是否需要高级触发?
边沿、脉宽、
欠幅、线路
边沿、脉宽、
欠幅、线路
边沿、脉冲/毛刺、视频
欠幅、设置/保持、
逻辑、串行
边沿、脉冲宽度、欠幅脉冲、超时、逻辑、建立和保持时间、上升/下降时间、并行总线、序列 边沿、序列、逻辑、脉宽、欠幅、超时、建立、串行、并行和保持、视频、上升/下降时间、视频
串行总线选项 - - SPI、I2C、CAN、LIN、
RS232、UART
(可选)
I2C、SPI、RS232/422/485/UART、CAN、CAN-FD、LIN、SENT 可选:I2C、SPI、RS-232、RS-422、RS-485、UART、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC 429、I2S、 LJ、RJ、TDM、USB 2.0
波形数学运算
和分析
+、-、*、AVG、FFT +、-、*、AVG、FFT +、-、*、Avg、FFT、
总线解码(可选)
基本波形算法、FFT 和高级公式编辑器 自动测量、波形和屏幕光标、算术波形数学、FFT、高级数学、 测量统计,可选:功率分析
Wave Inspector® 导航
什么是 Wave Inspector® 导航?
- - -
自动测量
越多越好
32 32 29 36 33
TekVPITM 探头接口
什么是 TekVPI?
- -
连接能力 USB USB、以太网 USB、以太网(可选) USB (x2)、LAN(10/100 MB/s Base-T 以太网) USB 主机 (x3)、USB 2.0 设备、LAN(10/100 BASE-T 以太网,符合 1.4 LXI Core 2011 标准)、HDMI
Wi-Fi - Wi-Fi 加密狗支持 - 未来可用性 -
内置帮助 系统
包含哪些功能?
-
教育解决方案
适用于教师的专用工具
- -
5 年保修 1 年保修 3 年保修

US $580
起价
了解详情
US $1,640
起价
了解 详情

起价
了解详情
US $1,900
起价
了解详情
US $4,600
起价
了解详情

哪种带宽适合您?



系统带宽确定示波器测量模拟信号的基本能力,即它可以准确测量的最高频率范围。 100MHz 带宽可以准确显示高达 20MHz 的正弦波信号幅度(误差为 2%)。

哪种采样率适合您?



建议您使用的采用率为您电路最高频率的 5 倍,以确保您获得足够多的波形详情。

越长越好



捕获时间 = 记录长度/采样率。因此,在使用 1 M 点的记录长度和 250 MS/秒的采样率时,示波器将捕获长度为 4 ms 的信号。一个优秀的基础示波器将存储超过 2000 点, 这对于稳定的正弦波信号(大约需要 500 点)已足够。但是,为了找到复杂数字数据流出现时序异常的原因,您应考虑使用记录长度至少为 1 M 点的示波器。

您需要多少个信道?



例如,示波器拥有的时间相关模拟和数字信道越多,您可以在电路中同时测量的点就越多,对宽并行总线的解码就越容易。 选择适合您应用的信道数量。 2 或 4 个模拟信道用于查看和比较波形的信号时序,而调试具有并行数据的数字系统则额外需要 8 或 16 个数字信道(有时更多)。

您需要混合信号调试吗?



增加用于表示高或低状态且可同时显示为总线波形的数字时序信道。

您需要高级触发吗?



所有示波器均提供边沿触发功能,大多数示波器提供脉冲宽度触发功能。 为了发现异常并最佳地利用示波器的记录长度,我们希望得到具有针对更具挑战性信号的高级触发功能的示波器。 可用触发选项的范围越宽,示波器的功能越多,找到问题根本原因的速度就越快。

什么是 Wave Inspector® 导航?



Tek Wave Inspector® 导航控件提供轻松导航和自动搜索波形 数据的功能

越多越好。



用于自动实现搜索过程、缩短应答时间的工具包括缩放和平移、播放和暂停、标记和高级搜索。

什么是 TekVPITM



TekVPI™ 不仅支持标准 BNC 探头,还允许您使用最新一代有源 电压和电流探头。它具有广泛的应用范围,您不必担心刻度系数。

包含哪些功能?



HelpEverywhere 提供有所帮助的屏显小贴士。

内置示波器介绍手册提供操作说明和示波器基础知识。

适用于教师的专用工具



课件功能,在显示器上提供实验练习指引。
全面兼容教育应用中的 TekSmartLab 实验管理软件。






在几乎无学习曲线的情况下升级

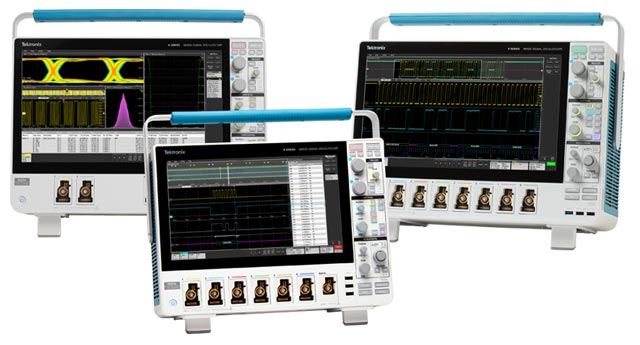

4、5 和 6 系列混合信号示波器

探索范围

Tektronix touch screen oscilloscopes
