提高信号完整性的秘密武器：实时示波器测试TDR阻抗的全新方案

现代电路设计和信号传输无疑对工程师提出了越来越高的要求。随着传输速率不断攀升，信号完整性问题成为了影响系统性能的关键因素。而要确保信号完整性，阻抗匹配是不可或缺的一部分。在这种背景下，我们为您隆重推出一套基于实时示波器的TDR（时域反射）阻抗测试方案，让工程师们轻松应对阻抗匹配挑战，从而提升产品质量。

什么是TDR？

TDR（时域反射技术）是一种通过观察传输线中反射信号来测量阻抗特性的技术。这种方法的优势在于能够快速、准确地检测出传输线中的不连续点，如阻抗不匹配、开路和短路等。对于高速电路设计而言，TDR已成为必不可少的工具。

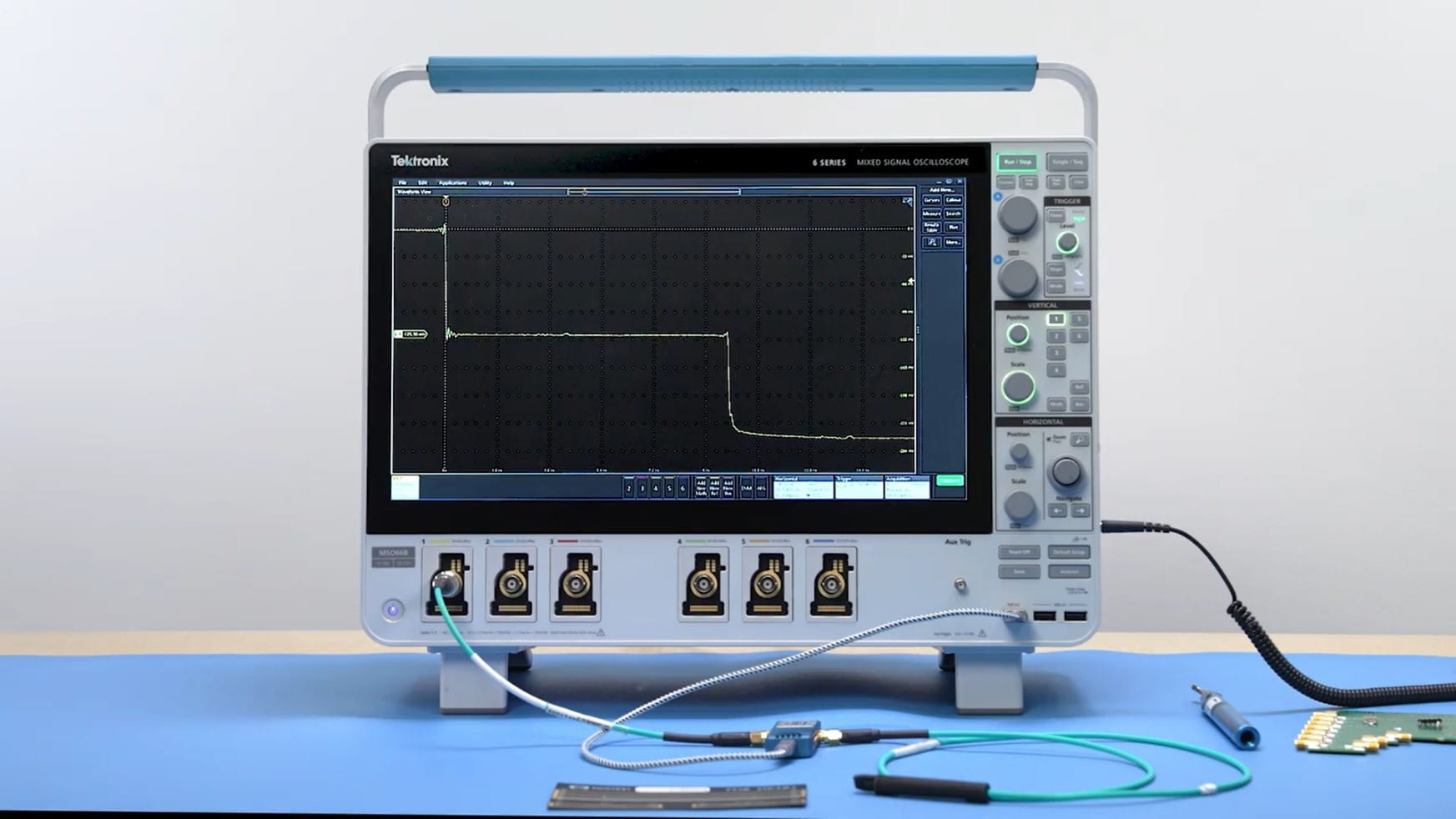

实时示波器——TDR测试的新选择

传统的TDR测试一般使用专用的TDR设备，但这些设备通常价格昂贵且操作复杂。我们的解决方案则采用了一台高性能的实时示波器，结合先进的软件算法，不仅大大降低了测试成本，还显著简化了操作流程。

方案特色：

高分辨率与高精度：我们的实时示波器具备卓越的采样率与带宽，能够捕捉到最细微的信号变化，确保测量结果的高分辨率和高精度
便捷的用户界面：简单直观的软件界面，使得设置和操作变得异常轻松。可以自动完成open，short，load的一键校准，自动进行通道设置，只需几步，即可完成复杂的TDR测试，可以保存测试结果、报告以及阻抗曲线，并且支持离线分析
实时数据分析：可以测量指定区域的单端或差分的阻抗、电感和电容，提供实时的阻抗曲线，帮助您快速识别和定位阻抗不匹配点，方便进行调试和优化。
多功能集成：除了TDR测试功能，该实时示波器还具备其他信号分析功能，一机多用，极大提升了设备的利用效率。

使用场景与优势

我们的TDR测试方案广泛适用于PCB设计、连接器测试、信号传输线的测量等多个领域。对于以下问题，均能做到事半功倍：

PCB设计中的阻抗匹配：快速检测PCB上的阻抗变化，确保设计的稳定性和可靠性。
高速连接器测试：验证连接器的阻抗特性，确保高速信号的无损传输。
传输线故障排查：精准定位传输线中的故障点，及时处理隐患。

客户满意度

已有众多客户体验了这套实时示波器TDR阻抗测试方案，他们一致表示该方案极大简化了测量流程，同时提升了测试结果的准确性和可靠性。

以下是部分客户的反馈：

使用这套实时示波器让我节省了不少时间，再也不用搞定复杂的专用TDR设备了。
精准的阻抗测量帮助我们避免了大量的返工和调试工作，真的非常实用！

结语

提升信号完整性从未如此简单！我们的实时示波器TDR阻抗测试方案凭借其高性能、易操作和多功能的特点，为广大工程师提供了一种高效、经济的解决方案。无论您是专业工程师还是电子爱好者，只要涉及到高频信号的传输与设计，这套方案都将成为您工作中不可或缺的利器。

立即联系我们，体验这款创新的TDR阻抗测试方案，让您的设计更上一层楼！让我们一起迈向更高效、更精准的信号完整性测试新时代！
